Замена динамика Motorola i1000plus

Перед извлечением батареи убедитесь, что телефон выключен.

Нажмите на защёлку, расположенную в нижней части батареи, в направлении верхней части телефона.

Поднимите батарею и извлеките её из телефона.

Возьмите антенну между двумя пальцами и поворачивайте против часовой стрелки, пока она не отвинтится.

Вытяните антенну прямо из телефона.

С помощью лопатки (spudger) подденьте нижнюю панель и снимите её.

По краю этой панели есть вырезы, которые помогут при поддевании.

Снимите наклейку, перекрывающую логотип NEXTEL.

Отверткой Torx T8 выкрутите два винта, обнаженные после снятия наклейки, поворачивая против часовой стрелки.

Начиная снизу и продвигаясь вверх, используйте лопатку, чтобы отщелкнуть заднюю крышку телефона и снять её.

Отверткой Torx T8 выкрутите два винта, отмеченные кругами, поворачивая против часовой стрелки.

Пинцетом плотно захватите разъём в верхней части телефона и тяните разъём прямо от телефона.

Не тяните за провод. Это может повредить или разрушить провод или разъём.

Отстегните ленточный кабель, расположенный под материнской платой, с помощью лопатки, поднимая тёмно-коричневую часть разъёма на плате.

Не оттягивайте материнскую плату слишком далеко при подключённом ленточном кабеле — это повредит кабель или плату.

Снимите материнскую плату, прочно удерживая края платы одной рукой, а корпус телефона — другой; слегка приподнимите плату, затем потяните её прямо вниз в направлении нижней части телефона.

Тяните строго вниз, чтобы правильно отсоединить ленточный кабель. Тяга в другом направлении может повредить кабель или плату.

Переверните материнскую плату на 180 градусов.

Поместите лопатку между золотой пластиной и нижней частью печатной платы.

Осторожно используйте лопатку как рычаг, чтобы приподнять плату от материнской платы.

Будьте очень осторожны, не вставляйте лопатку слишком глубоко и не прикладывайте чрезмерное усилие — это может легко повредить плату.

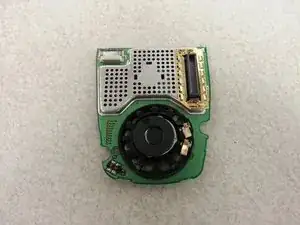

Переверните плату клавиатуры на другую сторону, чтобы получить доступ к динамику.

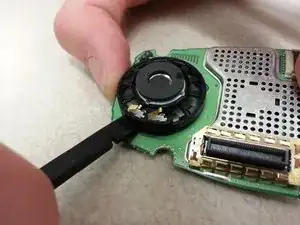

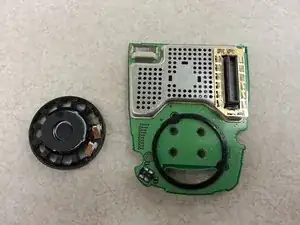

С помощью лопатки аккуратно подденьте динамик и снимите его с печатной платы.

Динамик слегка приклеен к плате. При поддевании будет ощущаться некоторое сопротивление.
