Замена печатной платы Motorola i450 для Boost Mobile

Телефоны

Печатная плата контролирует работу всех функций телефона. Печатную плату нельзя заменить без замены всего устройства, но её удаление позволяет получить доступ к другим заменяемым деталям.

Шаг 1

Поместите телефон на ровную поверхность дисплеем вниз.

Вставьте палец под серую пластиковую крышку в нижнем конце телефона.

Снимите крышку с телефона.

Шаг 2

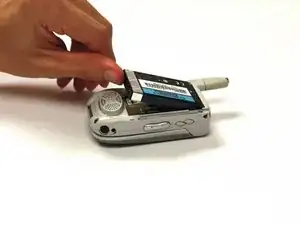

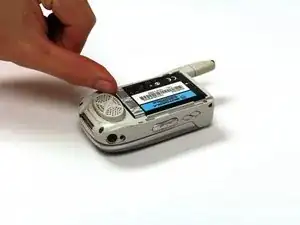

Установите большой палец в выемку в нижнем левом углу отсека для аккумулятора.

Поднимите аккумулятор вверх и удалите его от телефона.

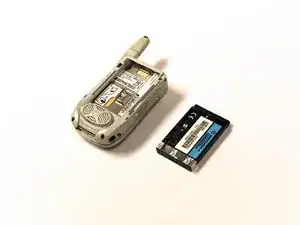

Извлеките аккумулятор.

Шаг 3

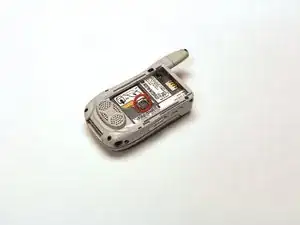

Найдите металлический слайдер, который удерживает SIM-карту на месте.

Сдвиньте слайдер от металлической крышки, в которой находится SIM-карта. Крышка откроется.

Шаг 4

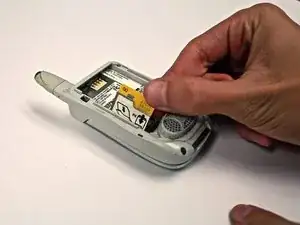

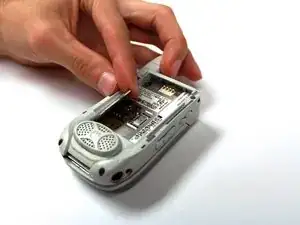

Поднимите металлическую крышку, чтобы получить доступ к нижней части SIM-карты.

Извлеките SIM-карту, сдвинув её по направлению к нижней части крышки.

Шаг 5

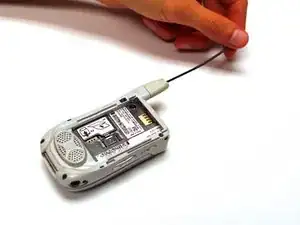

Раздвиньте антенну.

Шаг 6

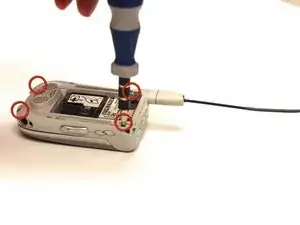

Удалите четыре винта Torx T6 длиной 4.8 мм из углов задней части телефона.

Если антенна не полностью раздвинута, верхний левый винт будет недоступен.

Шаг 7

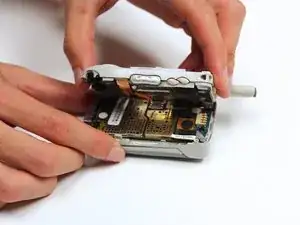

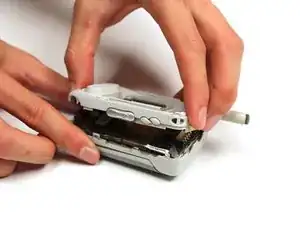

Осторожно поднимите заднюю половину телефона и отложите в сторону.

Постоянные соединения цепей не позволяют крышке полностью отделиться от телефона. Не пытайтесь отключить эти цепи.

ЗаключениеПеревод руководства с ifixit.com
