Демонтаж логической платы Motorola i265

Нажмите большим пальцем на верхнюю часть задней крышки, как показано, и, надавливая вниз, сдвиньте крышку с корпуса.

Вы должны услышать щелчок, когда защёлки крышки разъединятся.

Чтобы извлечь аккумулятор, нажмите большим пальцем на нижнюю кромку аккумулятора и потолкните его к верхней части телефона.

Затем поднимите нижнюю кромку аккумулятора вверх из корпуса. Аккуратно потяните аккумулятор на себя и выньте его из телефона.

Чтобы извлечь SIM-карту, нажмите большим пальцем на выступ с надписью «PUSH».

Продолжая нажимать на выступ PUSH, аккуратно вставьте лопатку в паз между верхней частью SIM-карты и корпусом. Используйте лопатку, чтобы сдвинуть SIM-карту в сторону выступа PUSH, так чтобы, когда лопатка достигнет металлического кожуха, карта сама утапливала выступ.

Нажмите большим пальцем на видимую часть SIM-карты и сдвиньте её к задней части телефона, пока она полностью не выйдет из-под металлического кожуха.

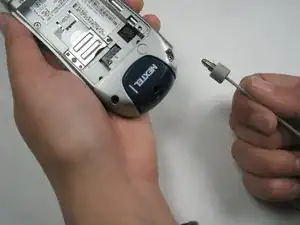

Чтобы снять антенну, сначала полностью выдвиньте её.

Возьмитесь за резиновый наконечник, подключённый к телефону, и поворачивайте против часовой стрелки, пока антенна полностью не выйдет.

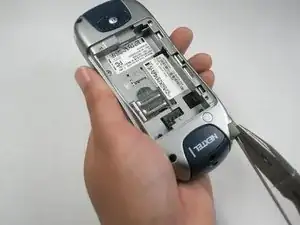

Если резиновый наконечник не проворачивается вручную, попробуйте использовать плоскогубцы, чтобы начать вращение.

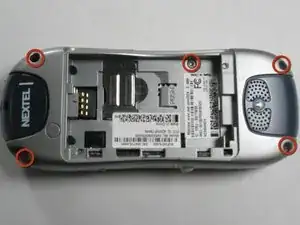

Найдите все пять винтов на телефоне, как указано.

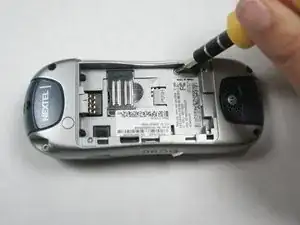

Используя отвёртку T-6, выверните каждый винт, поворачивая его против часовой стрелки, пока он не освободится от корпуса.

Осторожно разведите две половины корпуса, отводя каждую сторону в стороны, как будто открываете книгу. Не пугайтесь, если резиновая кнопка регулировки громкости выпадет из корпуса.

Положите половины телефона так, чтобы открытые стороны были направлены вверх.

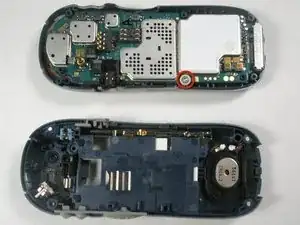

На стороне телефона с логической платой найдите винт, указанный на изображении.

Используйте отвёртку T-6, чтобы вывернуть винт с этой части платы.

Примечание: Будьте особенно осторожны, чтобы не потерять белую шайбу, которая разделяет винт и логическую плату.

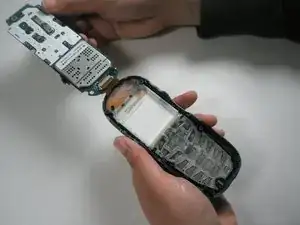

Поместите большой палец в нижнюю часть логической платы. Осторожно приподнимите большим пальцем, чтобы вынуть логическую плату из корпуса.

Примечание: Не пытайтесь полностью извлечь плату из телефона, так как она соединена с электрической лентой в верхней части телефона.

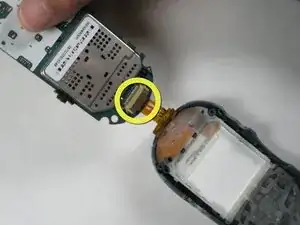

Найдите разъём, соединяющий логическую плату с электрической лентой.

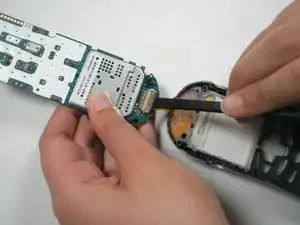

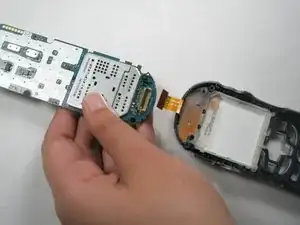

Вставьте лопатку под разъём и поднимите его, чтобы освободить ленту. Это позволит отделить логическую плату от передней крышки телефона.
