Разборка динамика и микрофона Motorola i265

Прижмите большим пальцем верхнюю часть задней крышки, как показано, и сдвиньте крышку вниз, соскальзывая её с корпуса.

Вы должны услышать щелчок, когда защёлки на крышке отщёлкнутся.

Для извлечения батареи прижмите большим пальцем нижний край батареи и толкните её в направлении к верхней части телефона.

Затем поднимите нижний край батареи вверх из корпуса. Осторожно потяните батарею на себя и выньте её из телефона.

Чтобы извлечь SIM-карту, прижмите большим пальцем язычок, помеченный «PUSH».

Продолжая нажимать на язычок PUSH, аккуратно вставьте лопаточку в паз между верхом SIM-карты и корпусом. Используйте лопаточку, чтобы сдвинуть SIM-карту в сторону язычка PUSH, так чтобы, когда лопаточка дойдёт до металлической крышки, сама карта нажимала на язычок.

Прижмите большим пальцем к выступающему участку SIM-карты и сдвиньте её к задней части телефона, пока она полностью не выйдет из-под металлической крышки.

Чтобы снять антенну, сначала полностью вытяните её.

Возьмитесь за резиновый конец, соединённый с телефоном, и прокрутите против часовой стрелки, пока антенна полностью не выйдет.

Если резиновый конец не вращается вручную, попробуйте использовать плоскогубцы, чтобы сдвинуть его с места.

Найдите все пять винтов на телефоне, как показано.

С помощью отвертки T-6 отверните каждый винт против часовой стрелки до полного извлечения из крышки.

Осторожно разъедините две части корпуса, раздвигая их по бокам, как при открывании книги. Не пугайтесь, если резиновая кнопка регулировки громкости выпадет из корпуса.

Разложите части телефона так, чтобы они были открыты лицевой стороной вверх.

На стороне телефона с логической платой найдите винт, как показано.

Используйте отвертку T-6, чтобы удалить этот винт с платы.

Примечание: Особо внимательно следите, чтобы не потерять белую шайбу, отделяющую винт от логической платы.

Поместите большой палец у нижней части логической платы. Аккуратно поднимите плату большим пальцем, чтобы извлечь её из корпуса.

Примечание: Не пытайтесь полностью вынимать плату из телефона, так как она подключена к электрическому шлейфу в верхней части телефона.

Найдите переключатель, соединяющий логическую плату с электрическим шлейфом.

Подденьте лопаточкой переключатель снизу и поднимите, чтобы освободить шлейф. Это отделит логическую плату от крышки телефона.

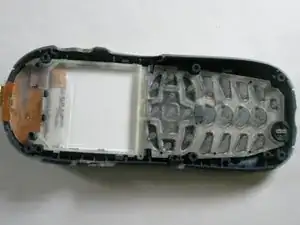

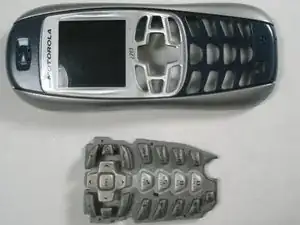

После удаления логической платы клавиатура ничем не закреплена. Переверните корпус телефона, и она должна просто выпасть.

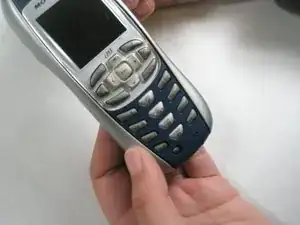

Если она не выпадает сразу после переворота корпуса, слегка нажмите несколько кнопок, чтобы помочь ей выйти.

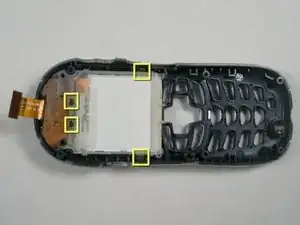

Чтобы снять ЖК-экран, сначала нужно освободить 4 защёлки, удерживающие экран на месте.

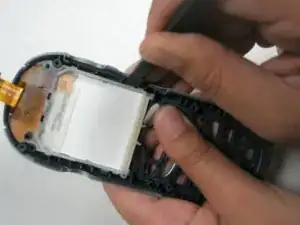

Чтобы освободить два нижних защёлки, вставьте плоский конец лопаточки между защёлкой и ЖК-экраном. Нажимайте до тех пор, пока лопаточка не упирается в заднюю часть лицевой панели. Это должно освободить защёлку.

Повторите то же действие для второго нижнего защёлка.

Чтобы освободить два верхних защёлки, используйте плоский конец лопаточки, чтобы сдвинуть защёлку в сторону верхней части телефона. ЖК-экран должен переместиться выше защёлки. Повторите для второй защёлки.

Если ЖК-экран снова зафиксируется в нижних защёлках, освободите их и затем подоприте нижнюю часть экрана большим пальцем, пока освобождаете верхние защёлки.

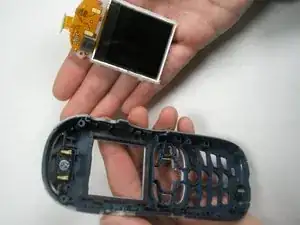

Для полного извлечения ЖК-экрана переверните корпус так, чтобы верхняя часть телефона была у вас на ладони. ЖК-экран должен выпасть из корпуса.

По возможности избегайте контакта с самой поверхностью экрана. Давление на экран может его повредить.

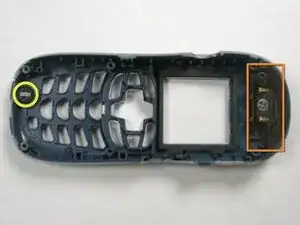

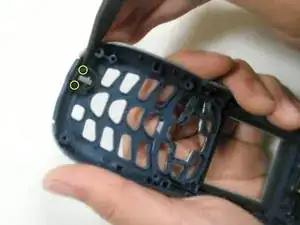

Найдите динамик (помечен оранжевым) и микрофон (помечен жёлтым).

Чтобы извлечь микрофон, найдите две маленькие защёлки по обеим сторонам от него.

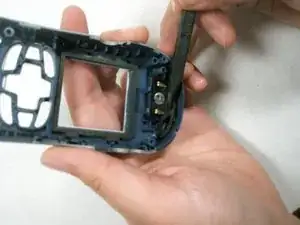

Используйте заострённый конец лопаточки, чтобы поддеть одну из этих защёлок. Это должно приподнять микрофон и вывести его из корпуса.

В конструкции динамика предусмотрено несколько впадин.

Чтобы извлечь динамик, вставьте заострённый конец лопаточки в одну из впадин и проведите под рамкой динамика. Это должно защёлкнуть его из корпуса.
