Разборка лицевой панели Motorola i265

Нажмите большим пальцем на верхнюю часть задней крышки, как показано, и сдвигайте крышку вниз, одновременно сдвигая её с корпуса.

Вы должны услышать щелчок, когда защёлки крышки отпустят.

Чтобы извлечь аккумулятор, нажмите большим пальцем на нижний край батареи и сдвиньте её в направлении к верхней части телефона.

Затем поднимите нижний край батареи вверх из корпуса. Аккуратно потяните батарею на себя и выньте её из телефона.

Чтобы извлечь SIM-карту, нажмите большим пальцем на язычок с надписью «PUSH».

Продолжая нажимать на язычок PUSH, аккуратно вставьте лопаточку в паз между верхом SIM-карты и корпусом. Используйте лопаточку, чтобы сдвинуть SIM-карту в сторону язычка PUSH так, чтобы при достижении металлической крышки карта прижимала сам язычок.

Нажмите большим пальцем на открытую часть SIM-карты и сдвиньте её к задней части телефона, пока она полностью не выйдет из-под металлической крышки.

Чтобы снять антенну, сначала полностью её выдвиньте.

Возьмите резиновый наконечник, прикреплённый к телефону, и поверните против часовой стрелки, пока антенна не выйдет полностью.

Если резиновый наконечник не прокручивается вручную, попробуйте использовать плоскогубцы, чтобы начать вращение.

Найдите все пять винтов на телефоне, как указано.

Используя отвертку T-6, выверните каждый винт, поворачивая против часовой стрелки, пока он не выйдет из крышки.

Осторожно разделите две части корпуса, раздвинув их, как книгу. Не пугайтесь, если резиновая кнопка громкости выпадет из крышки.

Положите половинки телефона так, чтобы они были открыты вверх.

На стороне телефона с платой логики найдите винт, как указано.

С помощью отвертки T-6 выкрутите винт из этой части платы.

Примечание: Будьте особенно внимательны, чтобы не потерять белую шайбу, которая разделяет винт и плату логики.

Поместите большой палец внизу платы логики. Аккуратно приподнимите плату большим пальцем, чтобы вынуть её из корпуса.

Примечание: Не пытайтесь полностью извлечь печатную плату из телефона — она будет соединена с электрической плёнкой в верхней части телефона.

Найдите переключатель, соединяющий плату логики с электрической плёнкой.

Подденьте лопаткой переключатель и приподнимите, чтобы освободить плёнку. Это отделит плату логики от крышки телефона.

После удаления платы логики ничто не удерживает клавиатуру на месте. Переверните корпус телефона — она должна просто выпасть.

Если она не выпадает сразу после переворачивания корпуса, слегка нажмите несколько клавиш, чтобы помочь ей выпасть.

Чтобы снять ЖК-экран, сначала нужно освободить 4 защёлки, удерживающие экран на месте.

Чтобы освободить 2 нижние защёлки, вставьте плоский конец лопатки между защёлкой и ЖК-экраном. Нажмите крепко, пока лопатка не коснётся задней части лицевой панели. Это должно освободить защёлку.

Повторите то же для второй нижней защёлки.

Чтобы освободить 2 верхние защёлки, используйте плоский конец лопатки, чтобы сдвинуть защёлку в сторону верхней части телефона. ЖК-экран должен подняться выше защёлки. Повторите для второй защёлки.

Если ЖК-экран снова защёлкнется в нижних защёлках, освободите их и затем подоприте нижнюю часть экрана большим пальцем, пока освобождаете верхние защёлки.

Чтобы полностью извлечь ЖК-экран, переверните корпус так, чтобы верхняя часть телефона была в вашей ладони. ЖК-экран должен выпасть из корпуса.

Минимизируйте контакт с самим экраном. Давление на экран может повредить его.

Найдите динамик (отмечен оранжевым) и микрофон (отмечен жёлтым).

Чтобы снять микрофон, найдите две маленькие защёлки по обе стороны от него.

Используйте заострённый конец лопатки, чтобы приподнять одну из этих защёлок. Это должно приподнять микрофон и вынуть его из корпуса.

Конструкция динамика включает несколько полостей.

Чтобы снять динамик, вставьте заострённый конец лопатки в одну из полостей и подденьте под рамку динамика. Это выведет его из корпуса.

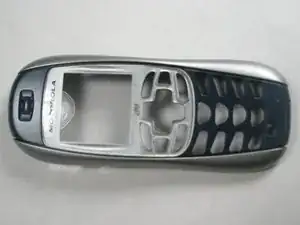

Передняя панель теперь должна быть пустой и готовой к установке новой.
