Замена платы цепи экрана Motorola i1000plus

Перед снятием аккумулятора убедитесь, что телефон выключен.

Нажмите на защёлку, расположенную в нижней части аккумулятора, в направлении к верхней части телефона.

Поднимите аккумулятор и извлеките его из телефона.

Захватите антенну между двумя пальцами и вращайте её против часовой стрелки, пока она не открутится.

Вытяните антенну прямо из телефона.

Подденьте нижнюю часть с помощью лопатки.

На кромке этой части есть выемки, которые можно использовать для поддевания.

Снимите наклейку, накрывающую логотип NEXTEL.

Используя отвертку Torx T8, выкрутите два винта, обнаруженные после снятия наклейки, вращая против часовой стрелки.

Начиная с нижней части и продвигаясь к верхней, используйте лопаткy, чтобы отщёлкнуть заднюю крышку телефона.

Используя отвертку Torx T8, выкрутите два винта, обведённые на изображении, вращая против часовой стрелки.

Пинцетом плотно захватите разъём в верхней части телефона и вытяните разъём прямо от телефона.

Не тяните разъём за провод. Это может повредить или разрушить провод или разъём.

Отстегните ленточный кабель, расположенный под платой, используя лопаткy, чтобы поджать тёмно-коричневую часть разъёма на плате.

Не оттягивайте плату слишком далеко от телефона при подключённом ленточном кабеле. Это повредит кабель или плату.

Снимите плату, плотнозахватив её края одной рукой, а телефон — другой; слегка потяните плату вверх, затем вытяните её прямо вниз в направлении нижней части телефона.

Обязательно тяните прямо вниз, чтобы правильно отсоединить ленточный кабель. Тяга в другом направлении может повредить кабель или плату.

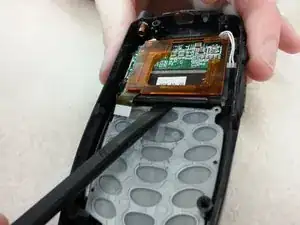

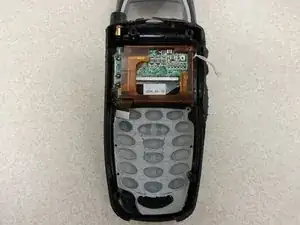

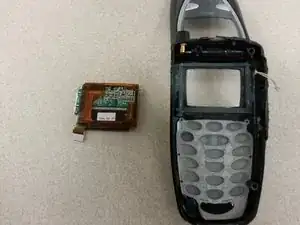

Используя лопаткy, подденьте плату цепи экрана из передней части корпуса телефона.

Эта плата слегка приклеена, поэтому при извлечении будет некоторое сопротивление.

Будьте осторожны, не касайтесь экрана или пластика в передней части корпуса телефона, так как они легко царапаются.
