Замена материнской платы Motorola Entice w766
Основная цель данного руководства — показать, как заменить материнскую плату. Оно не только продемонстрирует шаги по разборке телефона, но и предоставит необходимые знания, чтобы успешно выполнить каждый этап. Это руководство покажет необходимые инструменты, которые понадобятся для полной разборки устройства до материнской платы, а также укажет, на что следует обратить внимание, чтобы определить наличие повреждений.
Шаг 1

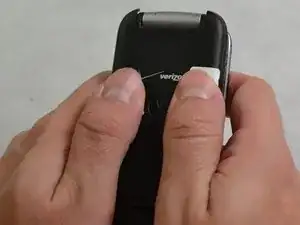

Сдвиньте защелку с задней части устройства.
Шаг 2

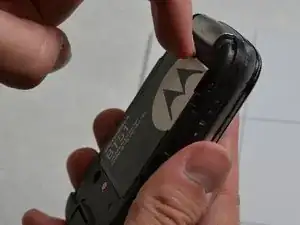

Используйте защелку, расположенную в верхней части аккумулятора, чтобы освободить аккумулятор.
Шаг 3

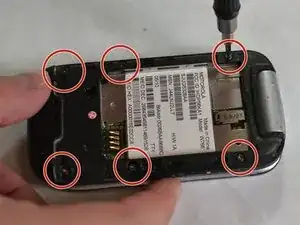

Шесть винтов необходимо открутить с помощью любого стандартного инструмента для отвинчивания.

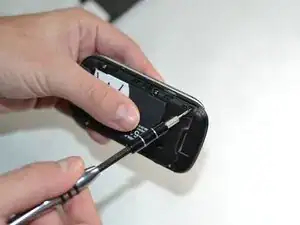

Вам нужно открутить шесть винтов Star Head #5 длиной 5,31 мм с помощью подходящей звёздной битой.

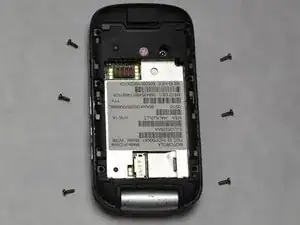

После завершения должно быть удалено шесть винтов из корпуса.
Шаг 4
Сначала вам нужно найти выступ с левой стороны устройства.

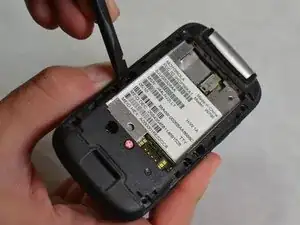

Затем вставьте чёрную лопаточку крепко в боковое отверстие, чтобы ослабить корпус.

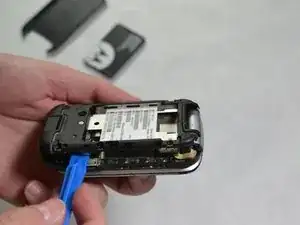

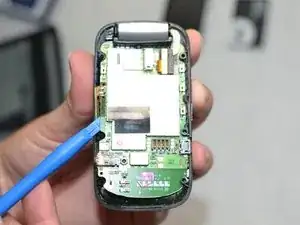

Используя синюю лопаточку, аккуратно снимите черный и серебристый корпус.

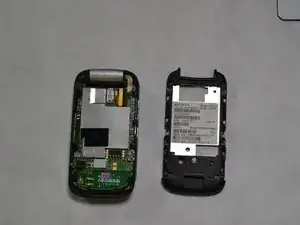

После удаления материнская плата должна быть видна.
Шаг 5
Снимите гибкий кабель с помощью пинцета.
Будьте осторожны с гибким кабелем, чтобы не повредить соединительный провод.
Теперь используйте лопаточку или инструмент для поддевания, чтобы крепко вставить под материнскую плату.

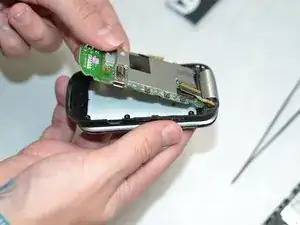

После создания зазора с помощью лопатки возьмите и снимите материнскую плату с помощью зажимного инструмента или руками.
Осмотрите материнскую плату на наличие ожогов или свободных деталей, что может указывать на повреждение.
Обратитесь к странице устранения неполадок для получения дальнейших советов по замене материнской платы.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
