Замена материнской платы Motorola i1000plus
Неисправная материнская плата может вызывать множество разных проблем, и замена платы обычно является крайней мерой. Тем не менее, замена исправит многие различные неполадки. В этом руководстве один сложный шаг — снятие ленточного кабеля, но человек с минимальными техническими навыками сможет выполнить эту инструкцию.
Шаг 1
Перед снятием аккумулятора убедитесь, что телефон выключен.
Надавите на фиксатор, расположенный в нижней части аккумулятора, в направлении к верхней части телефона.
Поднимите аккумулятор и снимите его с телефона.
Шаг 2
Захватите антенну между двумя пальцами и поворачивайте её против часовой стрелки, пока она полностью не отвинтится.
Вытяните антенну прямо из телефона.
Шаг 3
С помощью лопатки отожмите нижнюю деталь.
На краю этой детали есть выемки, которые помогут при поддевании.
Шаг 4
Снимите наклейку, накрывающую логотип NEXTEL.
Шаг 5
Используя отвертку Torx T8, отвинтите два винта, обнажившиеся после снятия наклейки, поворачивая против часовой стрелки.
Шаг 6
Начиная снизу и двигаясь к верху, используйте лопатку, чтобы отжать заднюю крышку и снять её с телефона.
Шаг 7

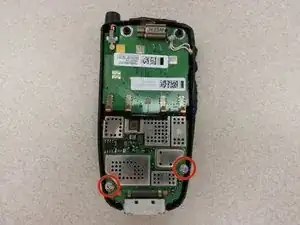

Используя отвертку Torx T8, отверните два отмеченных винта, поворачивая против часовой стрелки.
Шаг 8

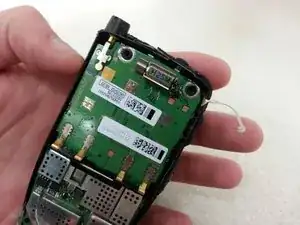

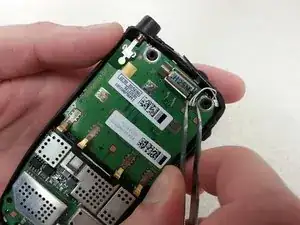

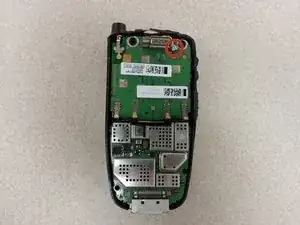

Пинцетом крепко захватите разъём в верхней части телефона и потяните разъём прямо от телефона.
Не тяните разъём за провод. Это может повредить или разрушить провод или разъём.
Шаг 9

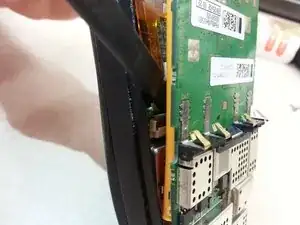

Отстегните ленточный кабель, расположенный под материнской платой, с помощью лопатки, поднимая тёмно-коричневую часть разъёма на плате.
Не оттягивайте материнскую плату слишком далеко при подключенном ленточном кабеле. Это повредит кабель или плату.
Шаг 10

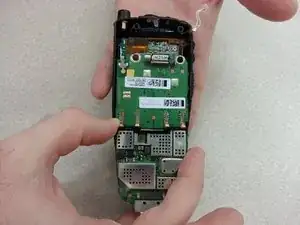

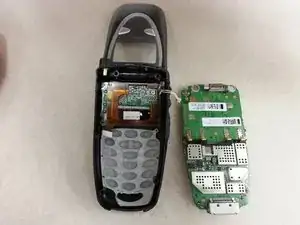

Снимите материнскую плату, крепко захватив её края одной рукой и сам телефон другой, слегка приподнимая плату, а затем потянув её прямо вниз в направлении нижней части телефона.
Убедитесь, что тянете строго вниз, чтобы правильно отсоединить ленточный кабель. Тяга в другом направлении может повредить кабель или плату.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
