Замена микрофона Motorola i1000plus

Телефоны

Как и у всех электронных устройств, со временем микрофоны перестают работать должным образом и требуют замены. В этом руководстве показано, как заменить микрофон в вашем устройстве. Для выполнения этой инструкции требуется минимальные технические знания — её легко выполнить. Любой сможет следовать этим шагам.

Шаг 1

Перед извлечением батареи убедитесь, что телефон выключен.

Нажмите на защёлку, расположенную внизу батареи, в направлении верхней части телефона.

Поднимите батарею и извлеките её из телефона.

Шаг 2

Захватите антенну между двумя пальцами и поворачивайте против часовой стрелки, пока она не отвинтится.

Вытяните антенну прямо из телефона.

Шаг 3

Снимите нижнюю панель с помощью лопатки.

На кромке этой детали есть выемки, которые облегчают поддевание.

Шаг 4

Снимите наклейку, закрывающую логотип NEXTEL.

Шаг 5

Отверткой Torx T8 отвинтите два винта, открывшиеся после снятия наклейки, поворачивая против часовой стрелки.

Шаг 6

Начиная снизу и продвигаясь к верху, подденьте заднюю крышку телефона лопаткой и снимите её.

Шаг 7

Отверткой Torx T8 отвинтите два отмеченных винта, поворачивая против часовой стрелки.

Шаг 8

Пинцетом крепко захватите разъём в верхней части телефона и потяните разъём прямо от телефона.

Не тяните за провод. Это может повредить или разрушить провод или разъём.

Шаг 9

Отстегните гибкий шлейф, находящийся под материнской платой, с помощью лопатки, поднимая тёмную часть разъёма, расположенного на плате.

Не оттягивайте материнскую плату слишком далеко при подключённом шлейфе — это повредит шлейф или плату.

Шаг 10

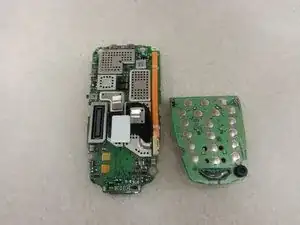

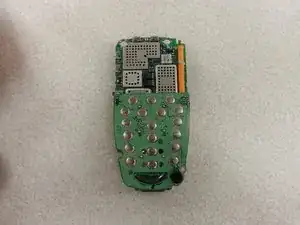

Снимите материнскую плату: крепко возьмитесь за края печатной платы одной рукой и за корпус телефона другой, слегка приподнимите плату, затем потяните её прямо вниз в сторону нижней части телефона.

Тяните строго вниз, чтобы правильно отсоединить шлейф. Тяга в другом направлении может повредить шлейф или материнскую плату.
