Замена материнской платы Palm Treo 680

Снимите крышку батарейного отсека, нажав на небольшую прямоугольную кнопку на задней панели телефона.

Извлеките аккумулятор, потянув его на себя.

Извлеките стилус, чтобы получить доступ к винту.

Выверните верхний левый винт 27 мм с помощью отвертки T6 Torx.

С помощью лопатки снимите резиновую прямоугольную заглушку, расположенную в верхнем заднем правом углу.

Выверните винт 27 мм с помощью отвертки T6 Torx.

Если этот винт закрыт красной наклейкой Palm, проколите её, чтобы получить доступ к винту.

Выверните оставшиеся два винта 27 мм в нижней части с помощью отвертки T6.

Поверните телефон так, чтобы экран был обращён вправо.

Используйте лопатку, чтобы аккуратно отделить заднюю панель от передней, чтобы получить доступ к компонентам внутри телефона.

Отделите панели с левой стороны устройства, как показано на изображении.

На правой стороне находятся оранжевые плоские шлейфы, которые легко повредить.

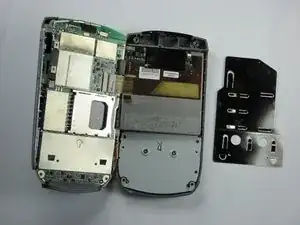

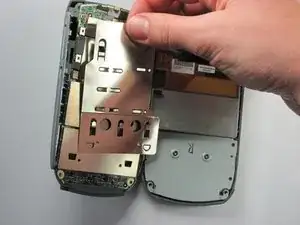

Сдвиньте тонкую металлическую пластину вверх, пока она не отсоединится от материнской платы.

НЕ гните и не мните эту металлическую пластину. При обратной сборке будет ОЧЕНЬ ТРУДНО, А ВОЗМОЖНО И НЕВОЗМОЖНО вернуть её на место, если вы её согнёте или помнёте.

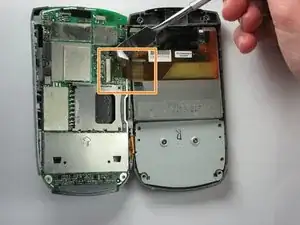

Найдите оранжевый шлейф, который соединяет экран с материнской платой.

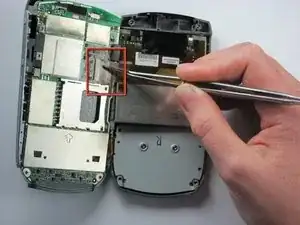

С помощью пинцета отклейте маленький кусочек ленты над разъёмом оранжевого шлейфа.

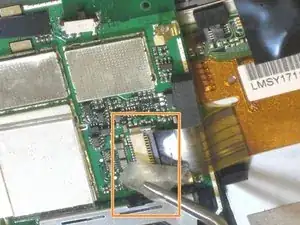

Просуньте лопатку между оранжевым шлейфом и чёрным разъёмом. Поднимите чёрный разъём вверх, чтобы освободить оранжевый шлейф.

С помощью лопатки оттяните оранжевый шлейф от разъёма, чтобы убедиться, что провод полностью отключён.

Аккуратно переверните телефон так, чтобы экран оказался вверх.

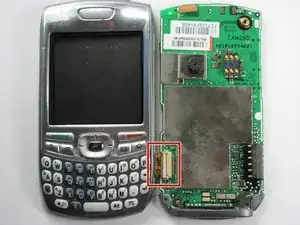

Найдите другой оранжевый шлейф, который соединяет материнскую плату с лицевой панелью.

Просуньте лопатку между оранжевым шлейфом и бежевым разъёмом. Поднимите бежевый разъём вверх, чтобы освободить оранжевый шлейф.

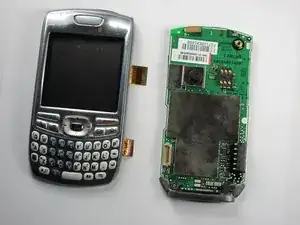

Отделите материнскую плату от лицевой панели Palm Treo.
