Замена аккумулятора Nothing Phone (2a)

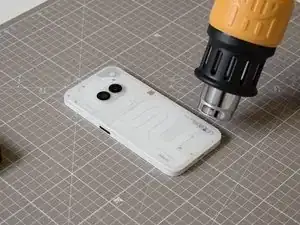

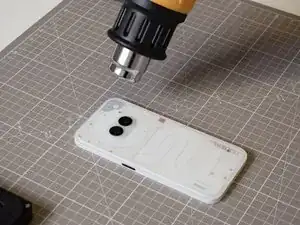

Используя тепловую пушку или фен, нагрейте заднюю панель.

Цель — слегка расплавить клей, удерживающий заднюю панель, чтобы упростить её снятие.

Убедитесь, что процесс постепенный, аккуратно подавайте тепло с расстояния, чтобы не расплавить компоненты.

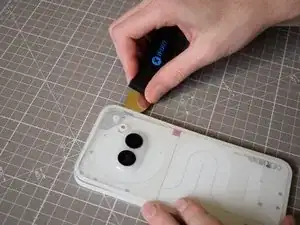

Используя джимми или пластиковые медиаторы, отожмите кромки задней панели от корпуса.

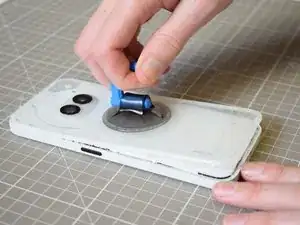

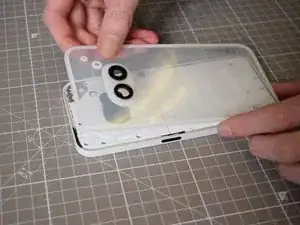

Аккуратно снимите заднюю панель; при наличии присоски процесс можно упростить.

Используя фен или тепловую пушку, нагрейте наклейку, чтобы слегка расплавить клей, удерживающий её.

Опять же выполняйте это постепенно, чтобы не расплавить компоненты, особенно при использовании тепловой пушки.

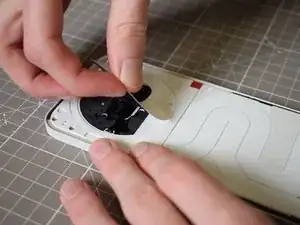

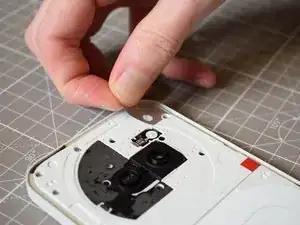

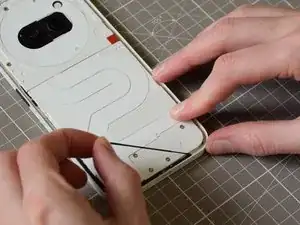

С помощью медиатора подденьте край наклейки и снимите её.

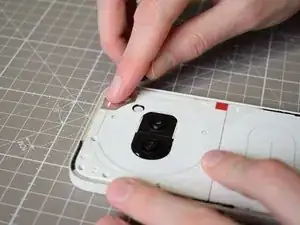

Повторив процесс предыдущего шага, снимите наклейку в верхнем правом углу.

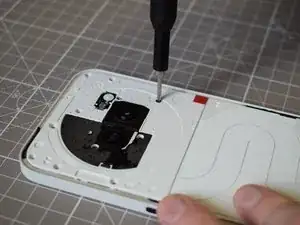

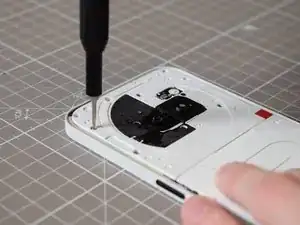

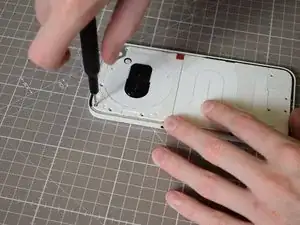

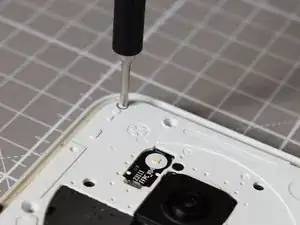

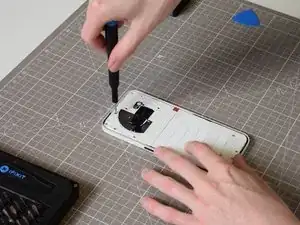

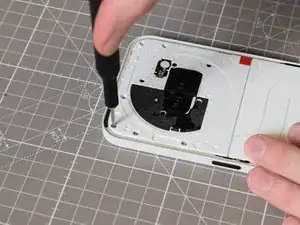

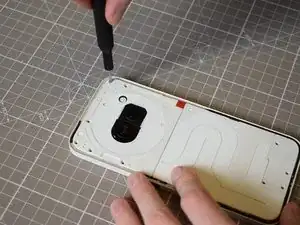

Используя отвертку T5, открутите 5 винтов T5, удерживающих верхнюю секцию.

Под серебряной наклейкой в верхнем правом углу, которую мы только что сняли, находится крошечная наклейка на головке винта, из‑за чего её трудно обнаружить.

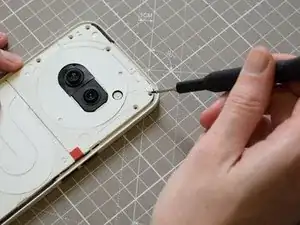

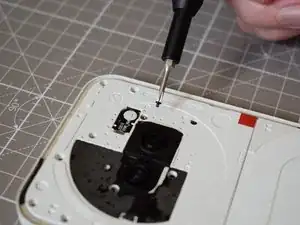

Используя крестовую отвертку 00, выкрутите 9 винтов Phillips.

Стоит отметить, что винты под модулем вспышки меньше остальных пяти. Храните их отдельно для правильной сборки.

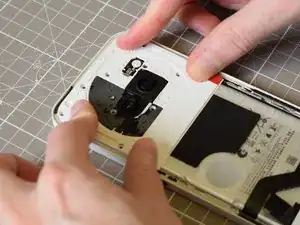

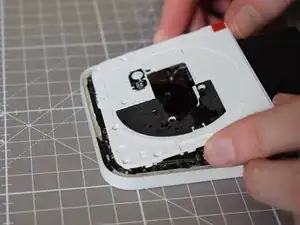

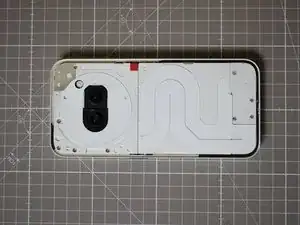

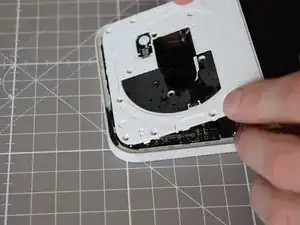

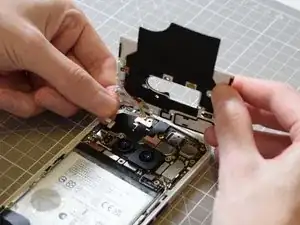

Белая панель в верхней части телефона служит для внешнего вида — это чисто декоративный элемент, её нужно снять для доступа к плате.

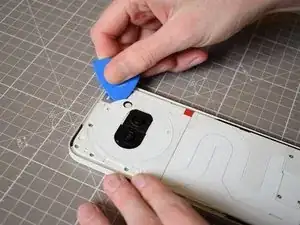

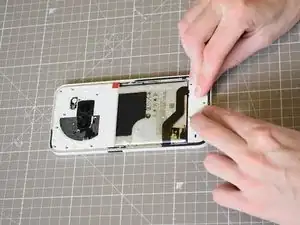

Для этого используйте медиатор или лопаточку, чтобы аккуратно отщёлкнуть защёлки по периметру.

Делайте это осторожно, чтобы не сломать защёлки.

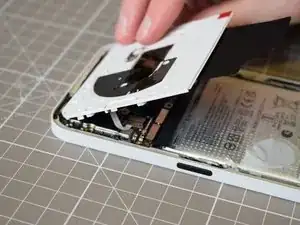

Эту панель можно вынуть, начиная снизу.

Будьте внимательны по двум причинам: во-первых, на панели приклеена графитовая прокладка, которая заходит в нижнюю часть и поэтому должна сначала выскользнуть.

Во-вторых, есть небольшой шлейф, соединяющий панель с платой, который отвечает за интерфейс Glyph — действуйте бережно. С шлейфом мы разберёмся в следующем шаге.

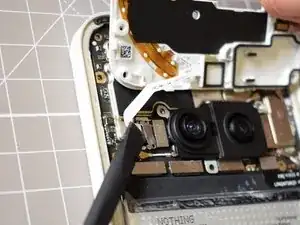

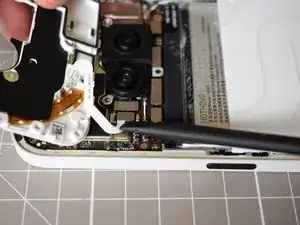

С помощью лопаточки подденьте металлическую крышку, которая держит шлейф на плате.

Делайте это очень медленно, так как крышка может отскочить и улететь.

У металлической крышки есть выступ с одной стороны и защёлка с другой. Подведите лопаточку под защёлку и аккуратно подденьте, пока крышка не отщёлкнется.

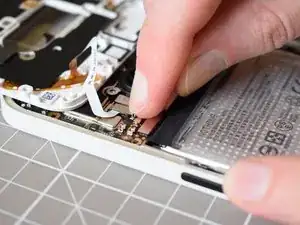

С помощью лопаточки отсоедините шлейф, расположенный под металлической крышкой.

Это полностью отключит верхнюю декоративную панель, которую теперь можно отложить в сторону.

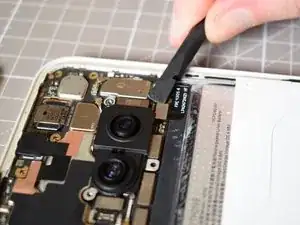

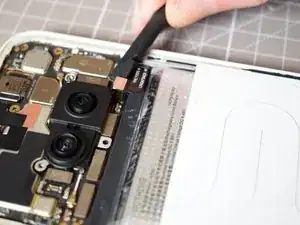

Найдите разъём шлейфа батареи, соединяющий аккумулятор с материнской платой.

Отсоедините его с помощью лопаточки.

Теперь перейдём к нижней декоративной панели, той, что выглядит так, будто на ней расположены рабочие провода. Эти элементы тоже декоративные и должны быть сняты для доступа к аккумулятору.

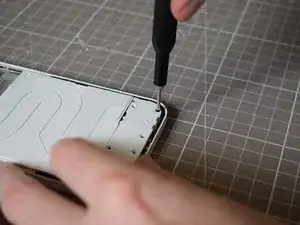

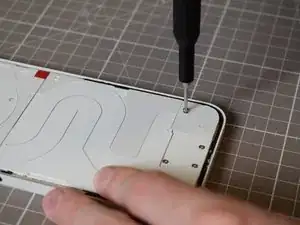

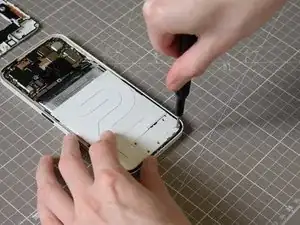

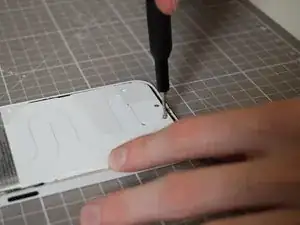

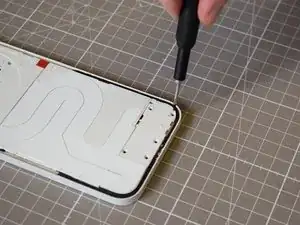

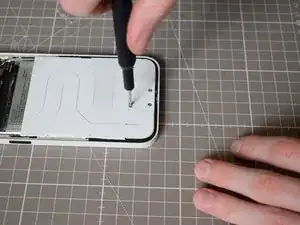

Начните с удаления четырёх винтов T5 в нижней части.

Полезно помещать снятые винты в маркированный лоток, например антистатический проектный лоток или использовать FixMat, чтобы затем правильно вернуть их на место.

Для снятия наклейки в нижнем правом углу используйте тот же процесс, что и раньше.

Нагрейте наклейку феном или тепловой пушкой аккуратно и постепенно.

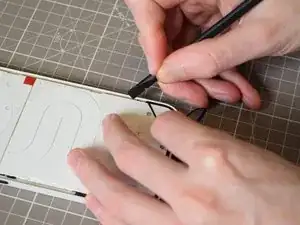

Подденьте один из краёв медиатором, затем захватите и снимите наклейку.

Трудно заметить, потому что на головке винта есть крошечная наклейка, но под только что снятой наклейкой находится винт Phillips.

Найдите его и выкрутите крестовой отверткой.

Можно просто установить отвертку прямо на маленькую наклейку на головке винта и выкрутить.

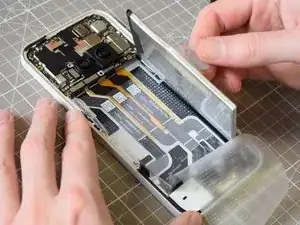

Теперь мы снимем основную декоративную панель так же, как снимали верхнюю декоративную панель.

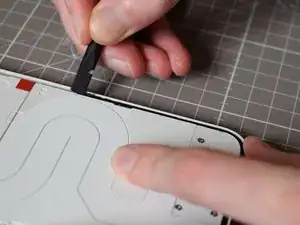

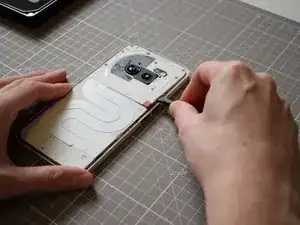

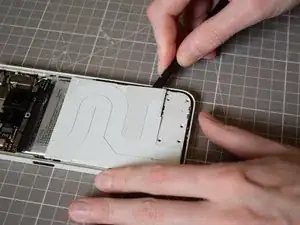

Отстегивайте защёлки на боковых креплениях по одной, удобнее двигаться сверху вниз с одной стороны, затем отстегнуть другую сторону.

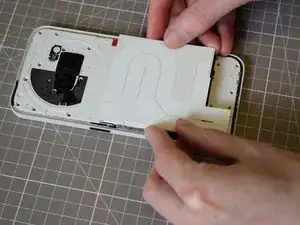

Когда все боковые защёлки будут освобождены, можно приподнять панель от корпуса, но будьте осторожны с липким участком в нижнем левом углу.

И, наконец, остаётся ещё одна декоративная панель — маленькая внизу, закрывающая вспомогательную плату.

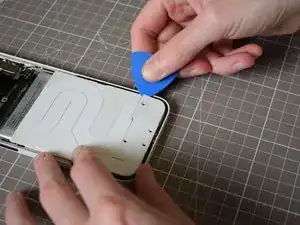

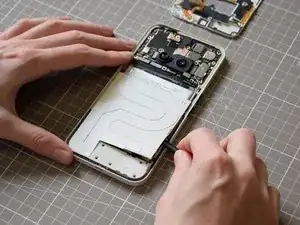

Тот же процесс, что и с другими декоративными панелями: с помощью медиатора или лопатки подденьте защёлки по периметру, затем снимите панель и отложите в сторону.

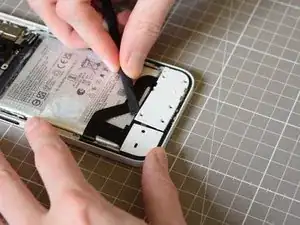

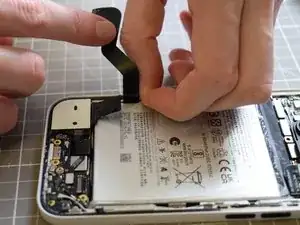

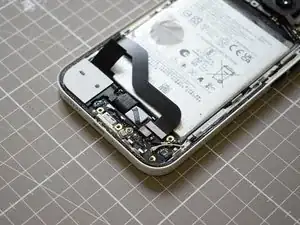

Далее снимем большой заметный гибкий кабель, ведущий к вспомогательной плате.

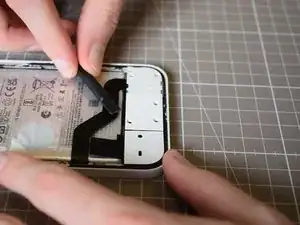

Опять же, тот же порядок действий, что и при снятии любого гибкого кабеля — подденьте его лопаткой и отсоедините.

Теперь убедитесь, что большой гибкий кабель, который мы только что сняли, убран с рабочего пространства.

Перейдём к снятию аккумулятора.

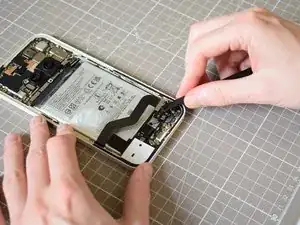

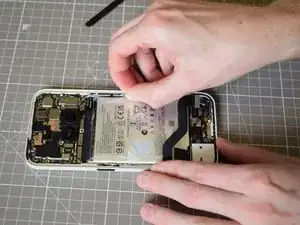

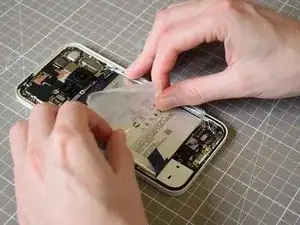

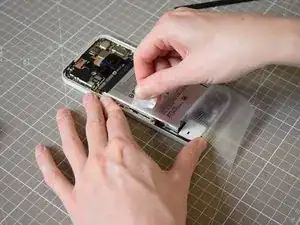

Для этого оторвите все наклейки, удерживающие аккумулятор. Они пронумерованы 1, 2, 3.

Сначала снимите наклейку по правой стороне, затем маленькие язычки слева, затем большой язычок слева.

Отогните их наружу, чтобы освободить место для того, чтобы потянуть третью наклейку сверху вниз.

После того как все наклейки отогнуты, убедитесь, что они убраны в сторону и отогнуты от аккумулятора.

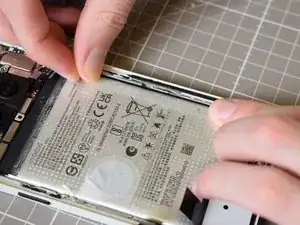

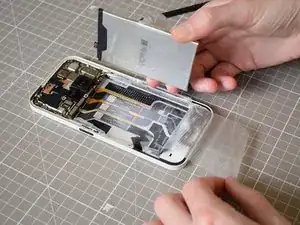

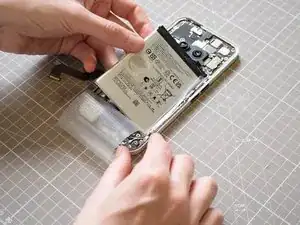

Возьмите большой язычок (номер 2) и вытащите аккумулятор, сначала выдвигая левую кромку.

Теперь мы установим новый аккумулятор.

Вставляйте, вводя правую кромку первой, следя, чтобы все клапаны наклеек были отогнуты наружу и не попали под новый аккумулятор.

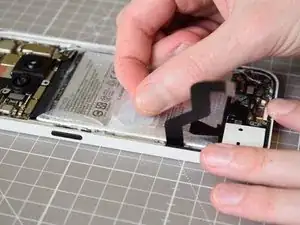

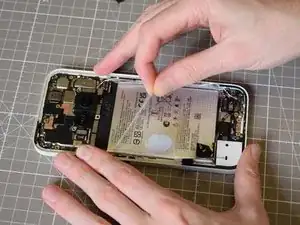

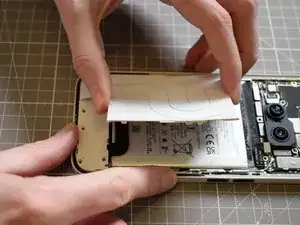

Далее заново прикрепим все наклейки, удерживающие аккумулятор, в обратном порядке.

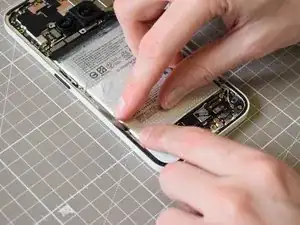

Убедитесь, что наклейки 1 и 2 слева и справа отогнуты наружу, чтобы наклейку 3 можно было приклеить снизу вверх; прижмите наклейку 3.

Затем прикрепите наклейки 2, затем 1.

Новый аккумулятор должен теперь надёжно фиксироваться.

Как видно, мы собираем телефон в обратном порядке.

Следующий шаг — подсоединить большой очевидный гибкий кабель обратно к вспомогательной плате.

Выравнивайте кабель и прижимайте его, пока не услышите щёлчок.

Здесь процесс сборки отличается от точного обратного порядка разборки.

Причина в необходимости установить верхнюю декоративную панель перед нижней, чтобы графитовая прокладка расположилась на месте под нижней панелью.

Поэтому начнём с подсоединения гибкого кабеля аккумулятора к материнской плате.

Подсоединяйте так же, как любой гибкий кабель: выровнять, прижать пальцем и дождаться щёлчка.

Эта часть может быть немного аккуратной.

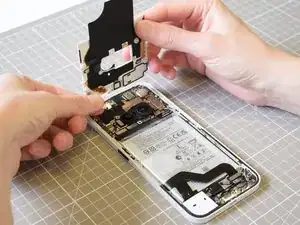

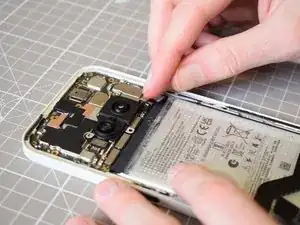

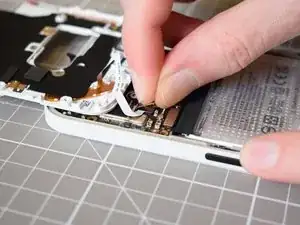

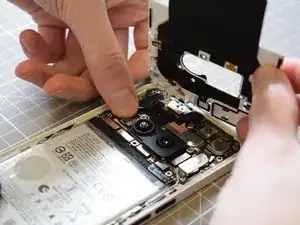

Держите верхнюю декоративную панель в одной руке, а другой рукой подсоедините гибкий кабель Glyph к материнской плате.

Подсоединяйте, выравнивая и прижимая пальцем до щёлчка.

Далее установим маленькую металлическую крышку на гибкий кабель Glyph.

Это одна из самых аккуратных операций.

Вставьте более узкую сторону, направленную к верхней части телефона, в слот первой, затем защёлкните другой конец.

Возможно, это получится пальцами, но пинцет делает операцию более точной.

Будьте осторожны при размещении верхней декоративной панели, чтобы не повредить гибкий кабель.

И последнее для установки верхней декоративной панели — защёлкнуть панель в корпус.

Сначала вдавите верхнюю часть, убедившись, что маленькие язычки зашли под рамку, затем защёлкните боковые части.

Это можно сделать пальцами.

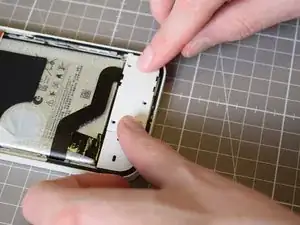

Далее установим нижнюю декоративную панель, закрывающую вспомогательную плату.

Она крепится с помощью защёлок по периметру.

Выравнивайте панель и нажмите, чтобы она встала на место; для защёлкивания может потребоваться усилие.

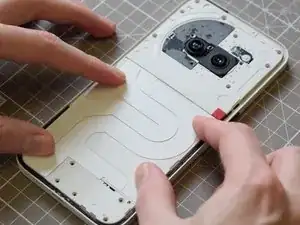

Наконец, последняя декоративная панель — основная панель, да, та, что выглядит функционально с проводкой, но такой не является.

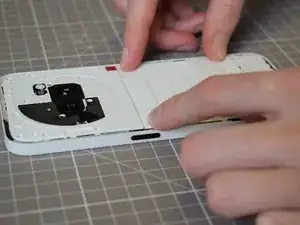

Она устанавливается аналогично другим: вставьте одну кромку так, чтобы выступы вошли под рамку, затем защёлкните другую сторону.

В завершение прижмите участок с наклейкой в нижнем левом углу, чтобы убедиться, что он зафиксирован.

Найдите винт с крестообразной шлицей, на головке которого наклеена маленькая белая наклейка.

Верните этот винт на место, используя отвертку Phillips 00.

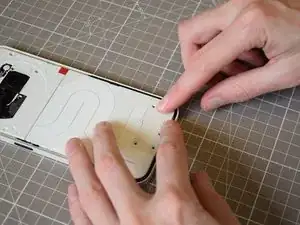

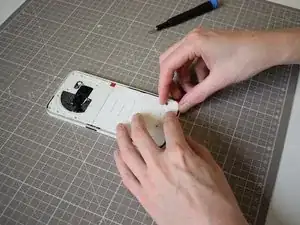

Выровняйте наклейку в правом нижнем углу и плотно прижмите её.

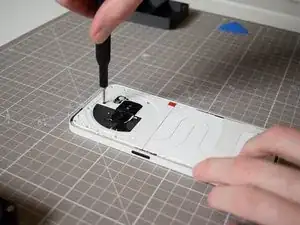

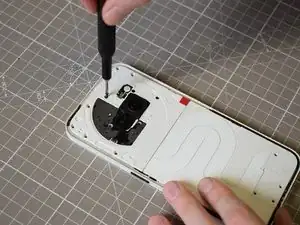

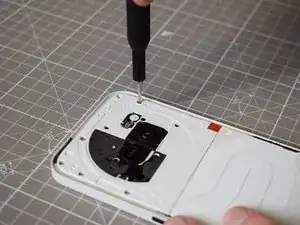

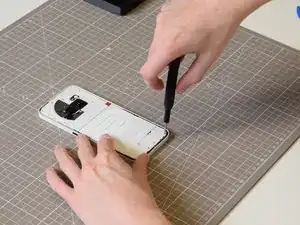

Теперь переключимся на верхнюю часть телефона и закрепим 5 винтов Phillips 00.

Используя отвертку Phillips 00, найдите и вкрутите все 5 винтов.

Не забудьте вернуть на место меньший винт в отверстие под модулем вспышки.

Найдите тот винт Phillips 00, который мы отложили в сторону ранее, с маленькой белой наклейкой на головке.

Верните его на место, используя отвертку Phillips 00.

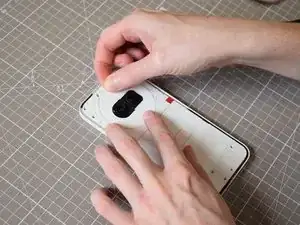

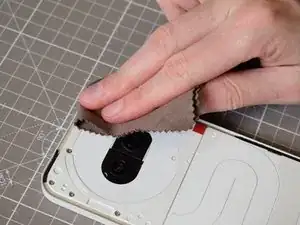

Просто! Найдите серебристую наклейку, совместите её с местом и плотно прижмите.

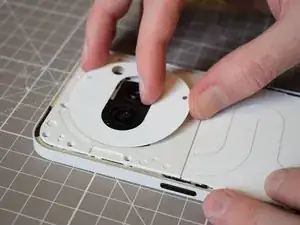

Теперь мы заменим круговую наклейку вокруг модуля камеры.

Ещё один простой шаг — совместите и плотно прижмите.

Вкрутите обратно 9 винтов T5, используя... правильно, отвертку T5.

Наконец, мы вернём заднюю панель на место.

Для этого сперва удалите остатки клея, которые удерживали панель до её снятия.

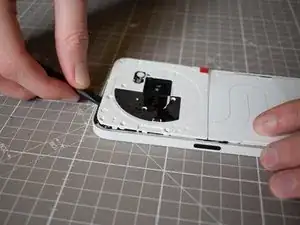

Используйте лопатку, чтобы соскрести остатки клея, который выглядит как чёрная нитевидная резина.

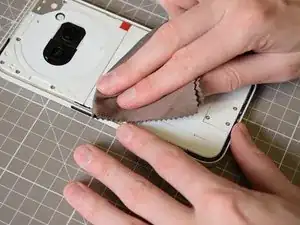

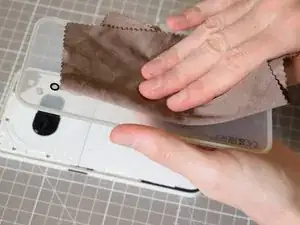

Перед нанесением клея очистите поверхности микрофибровой тканью.

Особенно тщательно протрите внутреннюю сторону задней панели, так как она прозрачная, и нам не хочется, чтобы внутри телефона попала пыль.

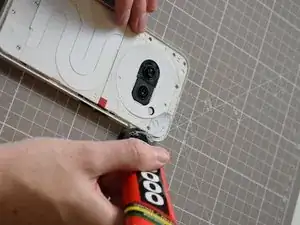

Клей, который мы будем использовать, — B-7000, он остаётся гибким после отверждения, что способствует водо- и пылеустойчивости. Его можно купить на Amazon или в большинстве магазинов по ремонту телефонов.

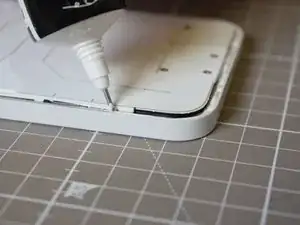

Направьте насадку в канал и слегка нажимайте, ведя по периметру рамки.

Не выдавливайте слишком много клея — избыток может вытечь и проявиться внутри прозрачной задней панели.

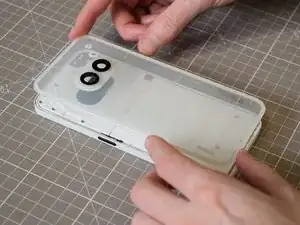

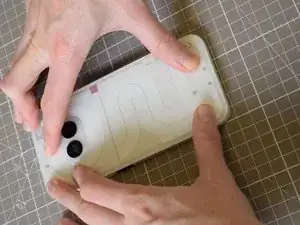

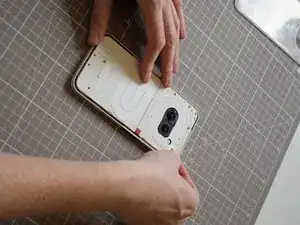

Очень аккуратно совместите и опустите заднюю панель, убедившись в правильной ориентации и совпадении модулей камеры с объективами.

Держите под рукой ткань, чтобы удалить возможные излишки клея, выдавившиеся по краям.

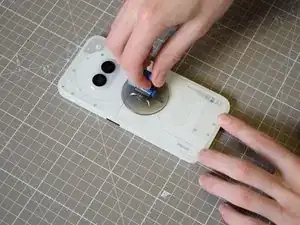

При наличии можно использовать присоску, чтобы помочь направить панель на место.

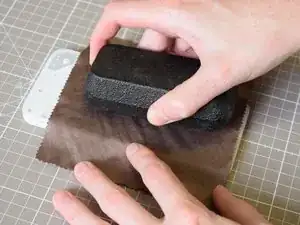

Полезно положить небольшой груз на телефон пока клей сохнет; это занимает до 24 часов.

Я кладу микрофибровую ткань поверх телефона перед добавлением груза, чтобы избежать царапин — не хотим повредить нашу красивую прозрачную заднюю панель!

Через 24 часа у вас — готовый Nothing Phone (2a) с новой батареей!
