Замена аккумулятора Nothing Phone (1)

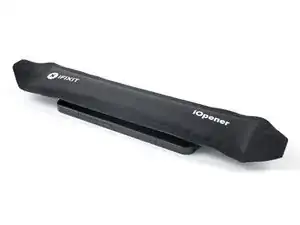

Подготовьте нагреватель iOpener и приложите его к задней панели стекла как минимум на две минуты, чтобы размягчить клей underneath.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор подвержены повреждениям от высокой температуры.

Закрепите присоску на нижнем краю задней панели стекла как можно ближе к краю.

Если стекло треснуто, присоска может не зафиксироваться. Попробуйте приподнять панель с помощью прочной ленты или приклейте присоску суперклеем и дождитесь затвердевания, чтобы продолжить.

Поднимите присоской заднюю панель, чтобы образовался небольшой зазор между ней и корпусом.

Если возникают трудности с образованием зазора, дополнительно прогрейте панель, чтобы размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Вставьте инструмент для открытия в образовавшийся зазор.

Переместите инструмент по нижнему правому углу, разрезая клей.

Оставьте инструмент на месте, чтобы клей не склеился повторно.

Вставьте второй инструмент для открытия на нижнем краю телефона.

Переместите инструмент по нижнему левому углу, разрезая клей.

Оставьте оба инструмента на месте, чтобы клей не склеился повторно.

При разрезании клея возле светодиодной панели вставляйте инструмент только кончиком (~2-3 мм), чтобы не повредить светодиоды.

Если клей становится трудно разрезать, вероятно, он остыл. Используйте iOpener в течение одной-двух минут, чтобы повторно разогреть его.

Вставьте третий инструмент для открытия в нижний левый угол телефона.

Переместите инструмент вдоль левого края телефона, разрезая клей.

Оставьте инструмент в верхнем левом углу, чтобы клей не склеился повторно.

Вставьте четвёртый инструмент для открытия в верхний левый угол телефона.

Переместите инструмент вдоль верхнего края, разрезая клей.

Оставьте инструмент в верхнем правом углу, чтобы клей не склеился повторно.

Вставьте пятый инструмент для открытия в верхний правый угол.

Переместите инструмент вдоль правого края задней панели, разрезая оставшийся клей.

На данном этапе задняя панель должна быть полностью отделена от рамки. Если по краям стекла остаётся сопротивление, воспользуйтесь инструментом, чтобы отделить остатки клея.

Снимите заднюю панель.

Нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90 %).

Так как задняя панель Nothing Phone (1) прозрачная, для очистки перед установкой новой панели удобно использовать резиновую грушу.

Зафиксируйте новую заднюю панель с помощью вырезанного заранее клея или двусторонней клейкой ленты. После установки задней панели плотно и равномерно прижимайте телефон в течение нескольких минут, чтобы клей хорошо схватился — для этого подойдёт стопка тяжёлых книг.

Серая пластина, закрывающая динамик телефона, зафиксирована лёгким клеем. Если её трудно снять, приложите разогретый iOpener на 1-2 минуты, чтобы размягчить клей.

Вставьте инструмент для открытия под серую пластиковую панель в верхней части телефона.

Подденьте инструментом пластиковую панель.

Снимите пластиковую панель.

Используя отвёртку Torx T5, удалите два винта длиной 4,2 мм, крепящих динамик телефона.

Вставьте плоский конец лопатки под нижний край динамика телефона.

Подденьте лопаткой динамик телефона.

Используя пинцет или пальцы, удалите динамик телефона.

С помощью лопатки отключите кабель блока вспышки, отсоединив разъём прямо вверх от его гнезда.

С помощью лопатки отключите кабель светодиодной панели, отсоединив разъём прямо вверх от его гнезда.

Вставьте открывательку под крышку индикатора записи, расположенную в правом верхнем углу экрана.

Используйте открывательку, чтобы поддеть и снять пластиковую крышку.

Снимите крышку индикатора записи пинцетом или пальцами.

Очень осторожно работайте с нижним светодиодным модулем. Под всей его поверхностью проходит кабель, который легко повредить.

Нижний светодиодный модуль удерживается на месте небольшими участками клея.

Заведите открывательку под правый, нижний и левый края нижнего светодиодного модуля и аккуратно отдайте его от крышки дочерней платы.

Не вставляйте открывательку глубже, чем показано на изображениях, иначе Вы можете повредить светодиодный кабель.

Нижний светодиодный модуль по-прежнему удерживается небольшим кусочком клея между изгибами кабеля. Избегайте чрезмерного натяжения или разрыва кабеля при загибании модуля.

Используйте пинцет с тупыми окончаниями и аккуратно загните нижний светодиодный модуль, чтобы получить свободный доступ к разъёму светодиодного кабеля.

Кронштейн разъёма светодиода плотно сидит и может потребовать усилия для открытия.

Вставьте один из стержней пинцета в зазор с правой стороны кронштейна разъёма.

Надавите пинцетом к левому краю телефона, чтобы освободить фиксатор кронштейна разъёма.

Если снять фиксатор не удаётся, потяните чёрную резиновую вставку влево, чтобы увеличить пространство для кронштейна.

Поднимите кронштейн разъёма пинцетом, чтобы получить доступ к светодиодному разъёму.

Используйте лопатку, чтобы отключить светодиодный кабель, поддев коннектор прямо вверх из разъёма.

Снимите нижний светодиодный модуль пинцетом или пальцами.

Используйте отвёртку Torx T5, чтобы выкрутить пять винтов длиной 4,2 мм, крепящих крышку дочерней платы.

Центральный винт покрыт белой наклейкой.

Серый пластиковый экран на крышке дочерней платы удерживается слабым клеем.

Аккуратно отделите серый пластиковый экран от крышки дочерней платы и снимите его пинцетом.

При поддевании крышки дочерней платы на следующем шаге будьте предельно осторожны: не используйте чрезмерное усилие и не заглубляйте инструмент слишком глубоко под крышку. В противном случае легко повредить проходящий под ней кабель сканера отпечатков.

Вставьте острый конец лопатки под верхний край крышки дочерней платы, чуть выше чёрной резиновой заглушки, фиксирующей кронштейн разъёма светодиода.

Подденьте лопаткой крышку, чтобы освободить её защёлки.

Снимите крышку дочерней платы пинцетом или пальцами.

Используйте пинцет, чтобы снять чёрную резиновую заглушку, фиксирующую кронштейн разъёма светодиода.

Используйте пинцет, чтобы снять кронштейн разъёма светодиода.

Используйте лопатку, чтобы отключить соединительный кабель, поддев коннектор прямо вверх из разъёма.

Соединительный кабель удерживается слабым клеем.

Аккуратно заведите открывательку под соединительный кабель и отделите его от сборки зарядной катушки и динамика.

При выполнении следующего шага не сгибайте кабель резко и изгибайте его только для предотвращения повреждений.

Используйте пинцет, чтобы загнуть соединительный кабель влево, как будто открываете обложку книги.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 4,2 мм, крепящих крышку материнской платы.

Сборка зарядной катушки удерживается слабым клеем.

Вставьте открывательку под нижний правый край сборки зарядной катушки.

Протяните открывательку вдоль правого края сборки зарядной катушки, чтобы отделить её клей.

Вставьте расширяющий инструмент под нижний левый край блока зарядной катушки.

Перемещайте расширяющий инструмент вдоль левого края блока зарядной катушки, чтобы отделить клей.

При складывании блока зарядной катушки избегайте перегрузок компонентов и кабелей.

Осторожно сложите зарядную катушку к верхнему краю телефона, чтобы получить доступ к винтам крышки материнской платы.

Используйте крестовую отвёртку, чтобы отвинтить три винта длиной 4,2 мм, фиксирующих крышку материнской платы.

Верните зарядную катушку в исходное положение.

Не пытайтесь полностью снять блок крышки камеры и вспышки. Его кабель проходит под крышкой материнской платы и очень хрупкий.

Аккуратно вставьте расширяющий инструмент под блок крышки камеры и вспышки, чтобы отделить его от крышки материнской платы.

Избегайте перегрузки кабеля блока крышки камеры и вспышки при его складывании.

Воспользуйтесь пинцетом, чтобы аккуратно сложить блок крышки камеры и вспышки в сторону аккумулятора.

Используйте отвёртку Torx T5, чтобы отвинтить два винта длиной 4,2 мм, фиксирующих крышку материнской платы.

Верните блок крышки камеры и вспышки в исходное положение.

Осторожно сложите зарядную катушку к верхнему краю телефона, чтобы получить доступ к нижнему краю крышки материнской платы.

Вставьте плоский конец лопатки под нижний правый край крышки материнской платы.

Поднимите крышку с помощью лопатки, чтобы освободить её из защёлок.

Повторите процедуру извлечения для нижнего левого края крышки материнской платы.

Снимите блок светодиодной индикации.

Используйте лопатку, чтобы отключить кабель аккумулятора, поддев разъём прямо вверх от разъёма на плате.

Следите, чтобы не проколоть и не согнуть аккумулятор — повреждённый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

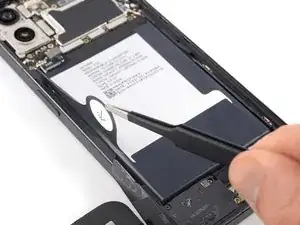

Используйте пинцет с тупыми концами или чистый ноготь, чтобы снять язычок с маркировкой в виде стрелки с аккумулятора.

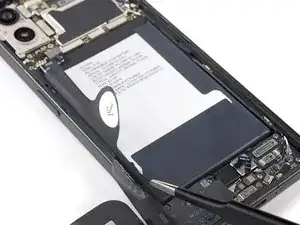

Пинцетом с тупыми концами снимите оставшиеся фрагменты язычка с левого края аккумулятора.

Клей, фиксирующий аккумулятор в Nothing Phone (1), очень прочный, и его разогрев заранее упрощает процесс извлечения аккумулятора и предотвращает повреждение кабелей, проложенных под ним.

Приложите подогретый iOpener к экрану, чтобы размягчить клей аккумулятора. Держите iOpener не менее 2 минут.

Можно также использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть устройство.

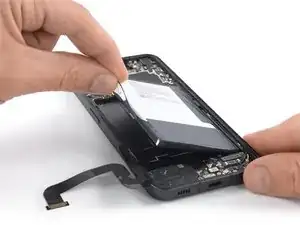

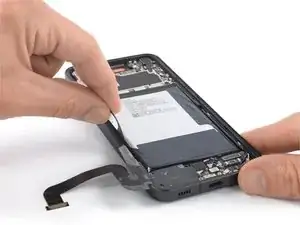

Возьмитесь за язычок и потяните вверх за полосу клея, чтобы приподнять аккумулятор из отсека и перевести его в вертикальное положение.

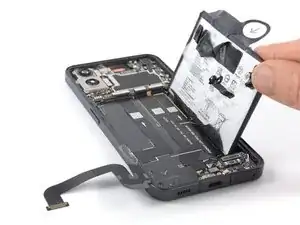

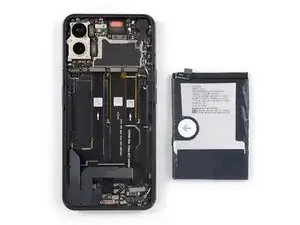

Извлеките аккумулятор.

Не устанавливайте повреждённый или деформированный аккумулятор, так как это создаёт потенциальную угрозу безопасности.

Зафиксируйте новый аккумулятор с помощью предварительно вырезанного клея или двусторонней клейкой ленты. Для правильного позиционирования нанесите новый клей в те места внутри устройства, где ранее находился старый, а не прямо на аккумулятор. Плотно прижмите новый аккумулятор на место.

При сборке временно подключите аккумулятор к материнской плате, чтобы облегчить его правильную установку. Отключите аккумулятор после фиксации.
