Замена порта зарядки Nothing Phone (1)

Используйте это руководство, чтобы заменить порт зарядки в Nothing Phone (1).

Для снятия порта зарядки в Nothing Phone (1) сначала необходимо снять аккумулятор.

Если аккумулятор вздулся, примите соответствующие меры предосторожности.

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снижает риск возгорания, если аккумулятор случайно повредится при ремонте.

Вам потребуется замена клея для повторного прикрепления заднего стекла при сборке. Устройство будет функционировать нормально, но, скорее всего, потеряет класс защиты от проникновения (IP).

Шаг 1

Подготовьте iOpener и приложите его к заднему стеклу не менее чем на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор легко повреждаются от тепла.

Шаг 2

Прикрепите присоску к нижнему краю заднего стекла как можно ближе к краю.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте приподнять стекло с помощью прочного скотча или приклейте присоску суперклеем и дождитесь засыхания, чтобы продолжить работу.

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между задней панелью и рамкой.

Если вам трудно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

Вставьте медиатор в созданный зазор.

Проведите медиатором до нижнего правого угла, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Шаг 3

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором до нижнего левого угла, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не слипся снова.

Шаг 4

При разрезании возле глифа вставляйте только кончик медиатора (~2–3 мм), чтобы не повредить светодиоды.

Если клей стало трудно резать, он, вероятно, остыл. Прогрейте iOpener в течение одной-двух минут, чтобы согреть клей.

Вставьте третий медиатор в нижний левый угол телефона.

Проведите медиатором вдоль левого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Шаг 5

Вставьте четвертый медиатор под верхний левый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Шаг 6

Вставьте пятый медиатор под верхний правый угол.

Проведите медиатором вдоль правого края заднего стекла, чтобы разрезать оставшийся клей.

В этот момент заднее стекло должно отделиться от рамки. Если по краям всё ещё ощущается сопротивление, используйте медиатор, чтобы отделить оставшиеся участки клея.

Шаг 7

Снимите заднее стекло.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Поскольку заднее стекло Nothing Phone (1) прозрачно, перед установкой нового стекла может пригодиться воздуходувка для удаления пыли.

Закрепите новую заднюю панель заранее вырезанным клеем или двусторонней клейкой лентой. После установки задней панели приложите сильное равномерное давление к телефону на несколько минут, чтобы клей хорошо схватился — стопка тяжёлых книг подойдёт.

Шаг 8

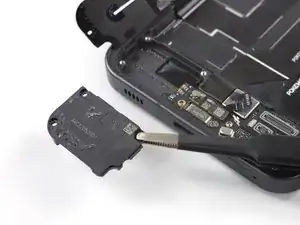

Пластиковая крышка возле динамика слухового динамика держится на слабом клее. Если её трудно снять, приложите нагретый iOpener на 1–2 минуты, чтобы ослабить клей под ней.

Вставьте медиатор под серую пластиковую крышку в верхней части телефона.

Используйте медиатор, чтобы поддеть пластиковую крышку.

Снимите пластиковую крышку.

Шаг 9

Отверткой Torx T5 отвинтите два винта длиной 4.2 мм, фиксирующие слуховой динамик.

Шаг 10

Вставьте плоский конец лопатки под нижний край слухового динамика.

С помощью лопатки подденьте слуховой динамик.

Используйте пинцет или пальцы, чтобы снять слуховой динамик.

Шаг 11

С помощью лопатки отсоедините кабель модуля вспышки, поддев разъём вертикально вверх из его гнезда.

С помощью лопатки отсоедините кабель светодиодного глифа, поддев разъём вертикально вверх из его гнезда.

Шаг 12

Вставьте лопатку для открытия под пластиковую крышку индикатора записи в правом верхнем углу экрана.

Используйте лопатку, чтобы приподнять пластиковую крышку.

Удалите крышку индикатора записи пинцетом или пальцами.

Шаг 13

Будьте очень осторожны при работе с нижним модулем светодиодов. Под его всей поверхностью проходит кабель, который легко повредить.

Нижний модуль светодиодов зафиксирован небольшими кусочками клея.

Просуньте лопатку для открытия под правый, нижний и левый край нижнего модуля светодиодов, чтобы аккуратно отделить его от крышки дочерней платы.

Не засовывайте лопатку глубже, чем показано на фото. В противном случае вы рискуете повредить кабель светодиодов.

Шаг 14

Нижний модуль светодиодов все ещё удерживается небольшим кусочком клея, находящимся между витками кабеля. Избегайте натяжения или разрыва кабеля при отгибании модуля.

Используйте пинцет с тупыми концами и осторожно отогните нижний модуль светодиодов, чтобы получить доступ к разъему кабеля светодиодов.

Шаг 15

Кронштейн разъема светодиода сидит очень плотно и может потребовать усилия для открытия.

Вставьте одну сторону пинцета в зазор с правой стороны кронштейна разъема.

Подтолкните пинцет влево, к краю телефона, чтобы освободить защелку кронштейна разъема.

Если трудно освободить защелку, сдвиньте черную резиновую деталь влево, чтобы дать кронштейну больше места.

Поднимите кронштейн разъема пинцетом, чтобы получить доступ к разъему светодиодов.

Шаг 16

Используйте лопатку, чтобы отсоединить кабель светодиодов, поддев разъем прямо вверх из его гнезда.

Шаг 17

Удалите нижний модуль светодиодов пинцетом или пальцами.

Шаг 18

Используйте отвертку Torx T5, чтобы выкрутить пять винтов длиной 4.2 мм, фиксирующих крышку дочерней платы.

Центральный винт закрыт белой наклейкой.

Шаг 19

Серая пластиковая защита сверху крышки дочерней платы удерживается слабым клеем.

Аккуратно отделите серую пластиковую защиту от крышки дочерней платы пинцетом и удалите её.

Шаг 20

При поддевании крышки дочерней платы на следующем шаге будьте очень осторожны: не применяйте чрезмерный рычаг и не засовывайте инструмент слишком глубоко под крышку. Иначе кабель датчика отпечатков пальцев, проходящий под ней, может легко порваться.

Шаг 21

Вставьте заостренный конец лопатки под верхний край крышки дочерней платы прямо над черной резиновой защитой, фиксирующей кронштейн разъема светодиода.

Подденьте лопаткой, чтобы освободить крышку дочерней платы из защелок.

Шаг 22

Удалите крышку дочерней платы пинцетом или пальцами.

Шаг 23

Снимите черную резиновую защиту, фиксирующую кронштейн разъема светодиода, пинцетом.

Шаг 24

Снимите кронштейн разъема светодиода пинцетом.

Шаг 25

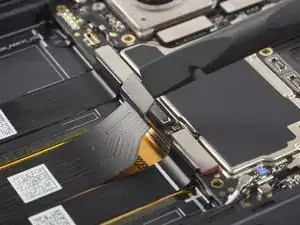

Используйте лопатку, чтобы отсоединить соединительный кабель, поддев разъем прямо вверх из его гнезда.

Шаг 26

Соединительный кабель зафиксирован небольшим количеством клея.

Осторожно просуньте лопатку для открытия под соединительный кабель, чтобы отделить его от узла катушки зарядки и динамика.

Шаг 27

На следующем шаге не сгибайте кабель резко, изгибайте его лишь слегка, чтобы избежать повреждения.

Сложите соединительный кабель влево пинцетом, как при открывании обложки книги.

Шаг 28

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 4.2 мм, фиксирующие крышку материнской платы.

Шаг 29

Узел катушки зарядки зафиксирован небольшим количеством клея.

Вставьте лопатку для открытия под нижний правый край узла катушки зарядки.

Проведите лопаткой вдоль правого края узла катушки зарядки, чтобы отделить клей.

Шаг 30

Вставьте медиатор под нижний левый край сборки катушки беспроводной зарядки.

Пройдите медиатором вдоль левого края сборки катушки, чтобы отделить клей.

Шаг 31

При складывании сборки катушки беспроводной зарядки избегайте натяжения компонентов и кабелей.

Осторожно отогните катушку к верхнему краю телефона, чтобы получить доступ к винтам крышки материнской платы.

Шаг 32

Используйте крестообразную отвертку Phillips, чтобы удалить три винта длиной 4,2 мм, крепящие крышку материнской платы.

Шаг 33

Верните катушку беспроводной зарядки в исходное положение.

Не пытайтесь полностью снимать крышку камеры и блок вспышки. Их кабель проходит под крышкой материнской платы и очень хрупок.

Осторожно подведите медиатор под крышку камеры и блок вспышки, чтобы отделить их от крышки материнской платы.

Шаг 34

Избегайте натяжения кабеля крышки камеры и блока вспышки при их отгибании.

Используйте пинцет, чтобы осторожно отогнуть крышку камеры и блок вспышки в сторону аккумулятора.

Шаг 35

Используйте отвертку Torx T5, чтобы удалить два винта длиной 4,2 мм, крепящие крышку материнской платы.

Верните крышку камеры и блок вспышки в исходное положение.

Шаг 36

Осторожно отогните катушку беспроводной зарядки к верхнему краю телефона, чтобы получить доступ к нижнему краю крышки материнской платы.

Вставьте плоский конец лопатки под нижний правый край крышки материнской платы.

Подденьте лопаткой, чтобы освободить крышку материнской платы из защёлок.

Повторите процедуру поддёва для нижнего левого края крышки материнской платы.

Шаг 37

Снимите сборку светодиодного глифа.

Шаг 38

Используйте лопатку, чтобы отключить кабель аккумулятора, поддев разъём строго вверх из его гнезда.

Шаг 39

Соблюдайте осторожность, не проткните и не согните аккумулятор инструментом — проткнутый или согнутый аккумулятор может протечь опасными химическими веществами или загореться.

Используйте пинцет с притуплённым носиком или чистый ноготь, чтобы отлепить ярлык с язычком, помеченный стрелкой, от аккумулятора.

Используйте пинцет с притуплённым носиком, чтобы отлепить оставшиеся части язычка от левого края аккумулятора.

Шаг 40

Клеевая лента аккумулятора Nothing Phone (1) очень прочная, и предварительное её разогревание облегчает процедуру извлечения аккумулятора и предотвращает повреждение проходящих под ним кабелей.

Приложите разогретый iOpener к экрану, чтобы ослабить клей аккумулятора. Держите iOpener не менее 2 минут.

Можно также использовать фен, паяльную горячую воздуходувку или нагревательную плиту, но будьте внимательны, чтобы не перегреть устройство.

Шаг 41

Возьмитесь за язычок и потяните вверх за клейкую полосу, чтобы приподнять аккумулятор из гнезда и откинуть его в вертикальное положение.

Шаг 42

Извлеките аккумулятор.

Не устанавливайте повторно повреждённый или деформированный аккумулятор, так как это представляет потенциальную опасность.

Зафиксируйте новый аккумулятор заранее нарезанным клеем или двухсторонней клейкой лентой. Чтобы правильно его позиционировать, наносите новый клей в корпус устройства в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

При сборке временно подключите аккумулятор к материнской плате, чтобы помочь правильно его выровнять. После установки отключите аккумулятор.

Шаг 43

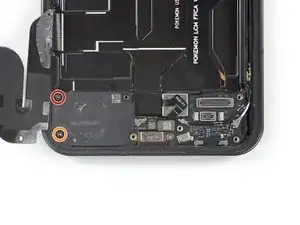

Снимите два винта, крепящие громкоговоритель:

Один крестообразный винт Phillips длиной 4,2 мм

Один винт Torx T5 длиной 4,2 мм

Шаг 44

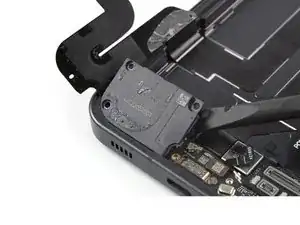

Подведите лопатку под верхний край громкоговорителя.

Используйте лопатку, чтобы поддеть громкоговоритель.

Удалите громкоговоритель пальцами или пинцетом.

Шаг 45

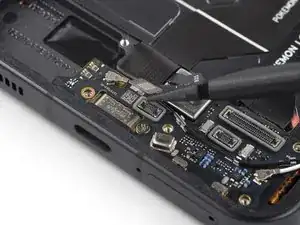

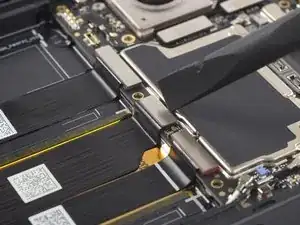

Используйте лопатку, чтобы отключить кабель сканера отпечатков, поддев разъём строго вверх из его гнезда.

Шаг 46

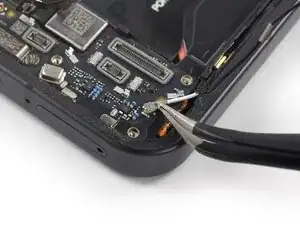

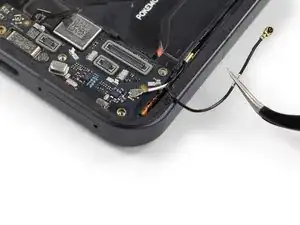

Сдвиньте пинцет под чёрный коаксиальный кабель до плотного прилегания к металлическому разъёму.

Отключите чёрный коаксиальный кабель, аккуратно поддев его и отрывая прямо вверх от дочерней платы.

С помощью пинцета аккуратно освободите кабель из его укладки на дочерней плате и отведите в сторону.

Шаг 47

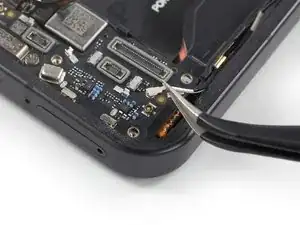

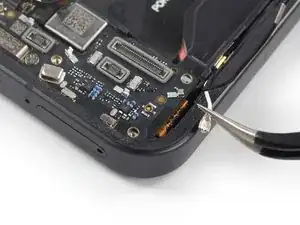

Сдвиньте пинцет под белый коаксиальный кабель до плотного прилегания к металлическому разъёму.

Отключите белый коаксиальный кабель, аккуратно поддев его и отрывая прямо вверх от дочерней платы.

С помощью пинцета аккуратно освободите кабель из его укладки на дочерней плате и отведите в сторону.

Шаг 48

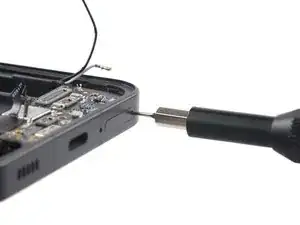

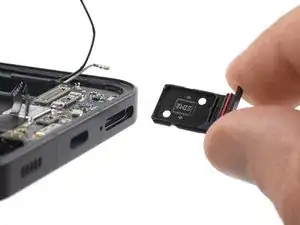

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

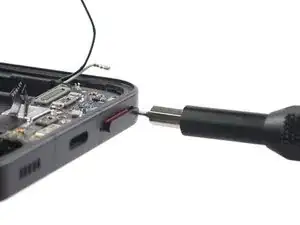

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь. Скорее всего вы не повредили микрофон.

Шаг 49

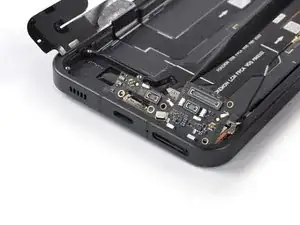

Отверткой Phillips удалите винт длиной 2.9 мм, закрепляющий дочернюю плату.

Шаг 50

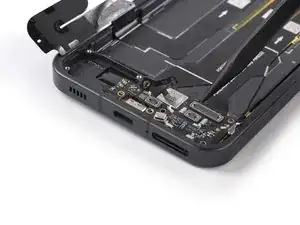

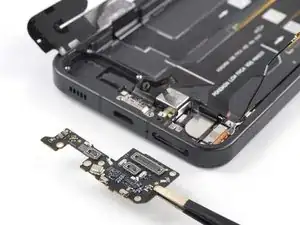

Вставьте заострённый конец лопатки под верхний край дочерней платы.

Используйте лопатку, чтобы поддеть и приподнять дочернюю плату.

Осторожно снимите дочернюю плату плоскогубцами или пальцами.

Шаг 51

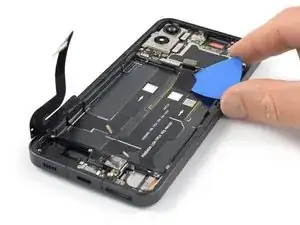

С помощью лопатки отключите кабель разъёма зарядки от материнской платы, поддев разъём и отрывая его прямо вверх из гнезда.

Шаг 52

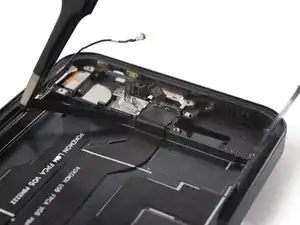

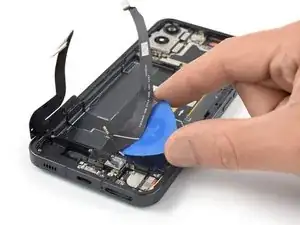

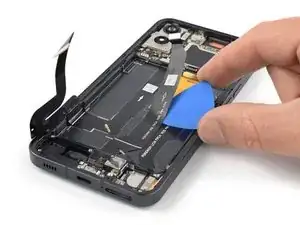

Просуньте медиатор под верхний конец кабеля разъёма зарядки.

Проведите медиатором вдоль кабеля разъёма зарядки, чтобы отделить его от срединной рамки.

Шаг 53

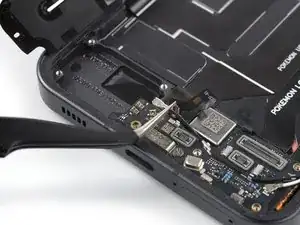

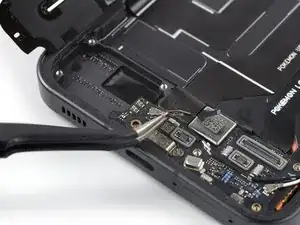

Используя пинцет или пальцы, аккуратно снимите чёрную поролоновую ленту с кабеля разъёма зарядки.

Нет необходимости снимать ленту полностью — её можно повторно использовать при сборке.

Шаг 54

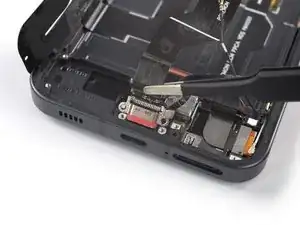

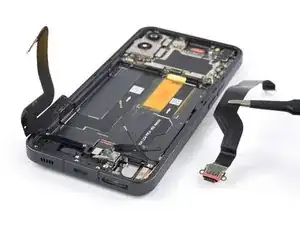

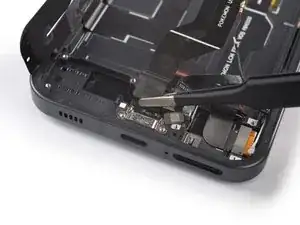

С помощью пинцета или пальцев аккуратно приподнимите разъём зарядки из его выемки.

Удалите разъём зарядки.

Заключение

Если возможно, включите устройство и проверьте ремонт до установки нового клея и герметизации.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке. При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих зон изопропиловым спиртом (>90%).

Для оптимальной работы откалибруйте вновь установленную батарею после завершения этого руководства.

Передайте электронные отходы на переработку в сертифицированные организации R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.

Перевод руководства с ifixit.com
