Замена экрана Nothing Phone (1)

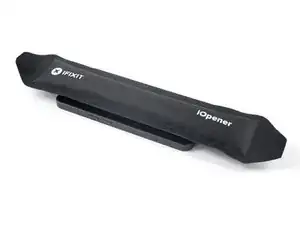

Приготовьте iOpener и приложите его к заднему стеклу минимум на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю заднего стекла как можно ближе к краю.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте поддеть стекло прочной лентой или приклейте присоску суперклеем и дайте ей застыть, чтобы продолжить работу.

Поднимите заднее стекло с помощью присоски, чтобы образовалась небольшая щель между задней крышкой и рамкой.

Если вам трудно создать щель, приложите больше нагрева, чтобы дополнительно смягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте медиатор для вскрытия в созданную щель.

Проведите медиатором до нижнего правого угла, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не схватился снова.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором до нижнего левого угла, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не схватился снова.

При разрезании возле световой панели вставляйте только кончик медиатора (~2–3 мм), чтобы не повредить светодиоды.

Если клей стало трудно резать, он, скорее всего, остыл. Подогрейте iOpener в течение одной–двух минут, чтобы разогреть его.

Вставьте третий медиатор в нижний левый угол телефона.

Проведите медиатором вдоль левого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился снова.

Вставьте четвёртый медиатор под верхний левый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился снова.

Вставьте пятый медиатор под верхний правый угол.

Проведите медиатором вдоль правого края заднего стекла, чтобы разрезать оставшийся клей.

На этом этапе заднее стекло должно отделиться от рамки. Если по краям стекла остаётся сопротивление, используйте медиатор, чтобы отделить оставшийся клей.

Снимите заднее стекло.

Нанесите новый клей в нужных местах после очистки соответствующих участков изопропиловым спиртом (>90%).

Поскольку заднее стекло Nothing Phone (1) прозрачное, для очистки перед установкой нового стекла может пригодиться груша для выдува пыли.

Закрепите новую заднюю крышку с помощью заранее вырезанного клея или двусторонней клейкой ленты. После установки задней крышки приложите сильное равномерное давление к телефону в течение нескольких минут, чтобы клей хорошо схватился — подойдёт стопка тяжёлых книг.

Пластиковая накладка, закрывающая динамик для разговоров, удерживается мягким клеем. Если её трудно снять, приложите нагретый iOpener на 1–2 минуты, чтобы ослабить клей под ней.

Вставьте медиатор под серую пластиковую накладку в верхнем краю телефона.

С помощью медиатора подденьте пластиковую накладку.

Снимите пластиковую накладку.

Отверткой Torx T5 выкрутите два винта длиной 4.2 мм, фиксирующие динамик для разговоров.

Вставьте плоский конец лопатки под нижний край динамика для разговоров.

С помощью лопатки подденьте динамик для разговоров.

Удалите динамик для разговоров пинцетом или пальцами.

С помощью лопатки отсоедините кабель вспышки, поддев соединитель строго вверх из гнезда.

С помощью лопатки отсоедините кабель световой панели, поддев соединитель строго вверх из гнезда.

Вставьте лопатку для вскрытия под крышку индикатора записи в правом верхнем углу экрана.

Используйте лопатку, чтобы отжать пластиковую крышку.

Снимите крышку индикатора записи с помощью пинцета или пальцев.

Будьте очень осторожны при работе с нижним светодиодным модулем. Под его всей поверхностью проходит кабель, который легко повредить.

Нижний светодиодный модуль держится на небольших кусочках клея.

Просуньте лопатку под правый, нижний и левый край нижнего светодиодного модуля, чтобы аккуратно отделить его от крышки дочерней платы.

Не просовывайте лопатку глубже, чем показано на фотографиях. В противном случае вы рискуете повредить светодиодный кабель.

Нижний светодиодный модуль всё ещё держится на небольшом кусочке клея, находящемся между витками кабеля. Избегайте натяжения или разрыва кабеля при складывании модуля.

Используйте пинцет с притупленным носиком и аккуратно сложите нижний светодиодный модуль, чтобы получить доступ к разъёму светодиодного кабеля.

Кронштейн разъёма светодиода сидит очень плотно и может потребовать некоторого усилия для открытия.

Вставьте одну лапку пинцета в зазор с правой стороны кронштейна разъёма.

Нажмите пинцетом в сторону левого края телефона, чтобы освободить запорный язычок кронштейна разъёма.

Если сложно освободить язычок, сдвиньте чёрный резиновый элемент влево, чтобы дать кронштейну больше места.

Поднимите кронштейн разъёма пинцетом, чтобы получить доступ к разъёму светодиода.

Используйте лопатку, чтобы отключить светодиодный кабель, поддев разъём и аккуратно подняв его вертикально вверх из гнезда.

Снимите нижний светодиодный модуль с помощью пинцета или пальцев.

Используйте отвёртку Torx T5, чтобы выкрутить пять винтов длиной 4,2 мм, крепящих крышку дочерней платы.

Центральный винт закрыт белой наклейкой.

Серый пластиковый щиток на крышке дочерней платы зафиксирован слабо держащим клеем.

С помощью пинцета аккуратно отделите серый пластиковый щиток от крышки дочерней платы и снимите его.

При поддевании крышки дочерней платы в следующем шаге будьте очень осторожны: избегайте чрезмерного рычага и не засовывайте инструмент слишком глубоко под крышку. В противном случае под ней проложен кабель дактилоскопа, который легко порвать.

Вставьте заострённый конец лопатки под верхний край крышки дочерней платы прямо над чёрной резиновой защитой, фиксирующей кронштейн разъёма светодиода.

Подденьте лопаткой, чтобы освободить крышку дочерней платы из её защёлок.

Снимите крышку дочерней платы с помощью пинцета или пальцев.

С помощью пинцета снимите чёрную резиновую защиту, фиксирующую кронштейн разъёма светодиода.

С помощью пинцета снимите кронштейн разъёма светодиода.

Используйте лопатку, чтобы отключить межсоединительный кабель, поддев разъём и аккуратно подняв его вертикально вверх из гнезда.

Межсоединительный кабель зафиксирован слабо держащим клеем.

Аккуратно просуньте лопатку под межсоединительный кабель, чтобы отделить его от блока индуктивной катушки зарядки и динамика.

В следующем шаге не сгибайте кабель резко и лишь слегка его изогните, чтобы избежать повреждения.

С помощью пинцета сложите межсоединительный кабель влево, как при открывании обложки книги.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 4,2 мм, крепящих крышку материнской платы.

Сборка индукционной катушки удерживается слабым клеевым слоем.

Вставьте медиатор для вскрытия под нижний правый край сборки индукционной катушки.

Проведите медиатором вдоль правого края сборки индукционной катушки, чтобы отделить клей.

Вставьте медиатор для вскрытия под нижний левый край сборки индукционной катушки.

Проведите медиатором вдоль левого края сборки индукционной катушки, чтобы отделить клей.

При откидывании сборки индукционной катушки избегайте натяжения компонентов и кабелей.

Осторожно отогните индукционную катушку к верхнему краю телефона, чтобы получить доступ к винтам крышки материнской платы.

Используйте крестовую отвертку Phillips, чтобы снять три винта длиной 4,2 мм, фиксирующие крышку материнской платы.

Верните индукционную катушку в исходное положение.

Не пытайтесь полностью снять крышку камеры и блок вспышки. Её кабель проходит под крышкой материнской платы и очень хрупок.

Осторожно подденьте медиатором крышку камеры и блок вспышки, чтобы отделить их от крышки материнской платы.

Избегайте натяжения кабеля крышки камеры и блока вспышки при откидывании.

Используйте пинцет, чтобы аккуратно отогнуть крышку камеры и блок вспышки в сторону батареи.

Используйте отвертку Torx T5, чтобы снять два винта длиной 4,2 мм, фиксирующие крышку материнской платы.

Верните крышку камеры и блок вспышки в исходное положение.

Осторожно отогните индукционную катушку к верхнему краю телефона, чтобы получить доступ к нижнему краю крышки материнской платы.

Вставьте плоский конец лопатки под нижний правый край крышки материнской платы.

Подденьте лопаткой, чтобы отстегнуть крышку материнской платы от защёлок.

Повторите процедуру поддевания для нижнего левого края крышки материнской платы.

Снимите сборку светодиодного глифа.

Используйте лопатку, чтобы отключить кабель аккумулятора, поддев коннектор вертикально вверх от его гнезда.

Снимите два винта, фиксирующие динамик:

Один крестовый винт Phillips длиной 4,2 мм

Один винт Torx T5 длиной 4,2 мм

Вставьте лопатку под верхний край динамика.

Подденьте динамик лопаткой.

Используйте пальцы или пинцет, чтобы снять динамик.

Используйте лопатку, чтобы отключить кабель сканера отпечатка, поддев коннектор вертикально вверх от его гнезда.

Подденьте пинцетом черный коаксиальный кабель до тех пор, пока он не упрется в металлический разъём.

Отключите черный коаксиальный кабель, поддев его вертикально вверх от дочерней платы.

С помощью пинцета аккуратно освободите кабель из его прокладки на дочерней плате и отогните в сторону.

Подденьте пинцетом белый коаксиальный кабель до тех пор, пока он не упрется в металлический разъём.

Отключите белый коаксиальный кабель, поддев его вертикально вверх от дочерней платы.

С помощью пинцета аккуратно освободите кабель из его прокладки на дочерней плате и отогните в сторону.

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямленную скрепку в отверстие лотка SIM-карты на нижнем краю телефона.

Нажмите инструментом в отверстие лотка SIM-карты, чтобы извлечь лоток SIM-карты.

Достаньте лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM в отверстие микрофона, не волнуйтесь! Скорее всего вы не повредили микрофон.

Используйте крестовую отвертку Phillips, чтобы снять винт длиной 2,9 мм, фиксирующий дочернюю плату.

Вставьте заостренный конец лопатки под верхний край дочерней платы.

С помощью лопатки подденьте дочернюю плату.

Используйте пинцет или пальцы, чтобы аккуратно вынуть дочернюю плату.

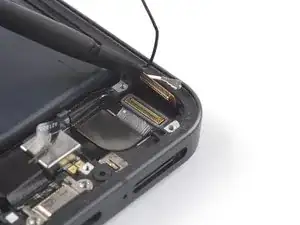

Используйте лопатку, чтобы отсоединить кабель дисплея, поддев разъем прямо вверх от его гнезда.

Во время снятия дисплея убедитесь, что все кабели уложены под телефоном и не торчат, чтобы не повредить их.

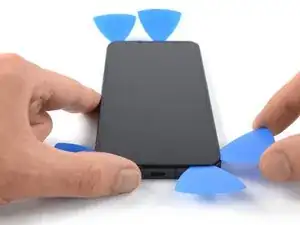

Приложите разогретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 5 минут.

Клей дисплея Nothing Phone (1) очень прочный, поэтому, вероятно, потребуется несколько раз разогреть и снова приложить iOpener перед началом снятия дисплея и во время процедуры.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

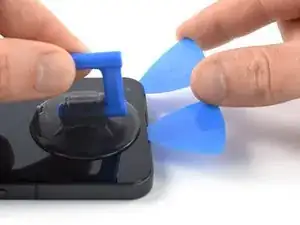

Когда экран станет тёплым на ощупь, прикрепите присоску к верхнему краю экрана как можно ближе к краю.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к экрану.

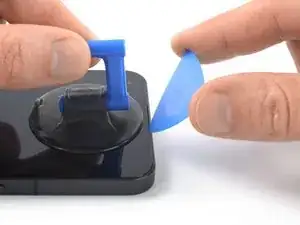

Поднимите экран при помощи присоски, чтобы создать небольшой зазор между экраном и рамой.

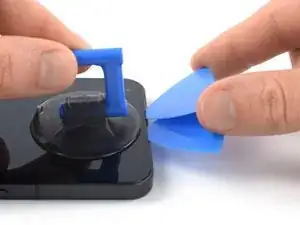

Вставьте монтажную лопатку в зазор между серединной рамой и экраном, справа от выреза под слуховой динамик.

Оставьте лопатку на месте, чтобы клей не склеился снова.

Не пытайтесь переместить эту лопатку в правый верхний угол экрана. Сзади в этом месте есть пластиковый штифт, который фиксирует дисплей и блокирует путь лопатке.

Вставьте вторую монтажную лопатку с левой стороны выреза под слуховой динамик.

При работе рядом с фронтальной камерой вставляйте только кончик лопатки (~2–3 мм), чтобы не повредить и не размазать камеру.

Проведите лопатку вдоль верхнего края экрана, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не склеился снова.

Вставьте третью монтажную лопатку в верхний левый угол экрана.

Проведите лопатку вдоль левого края телефона, чтобы разрезать клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Если клей становится трудно резать, скорее всего он охладился. Используйте iOpener или тепловую пушку на 1–2 минуты, чтобы его разогреть.

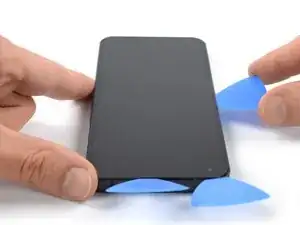

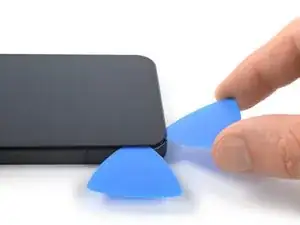

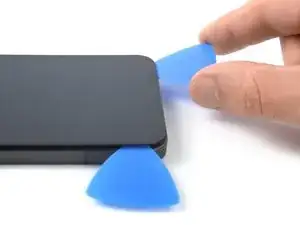

Вставьте четвёртую монтажную лопатку под нижний левый угол экрана.

Проведите лопатку вдоль нижнего края экрана, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не склеился снова.

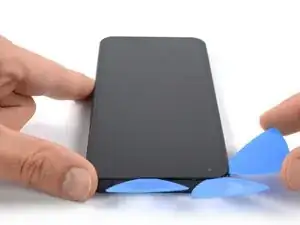

Вставьте пятую монтажную лопатку в нижний правый угол экрана.

Проведите лопатку вдоль правого края, чтобы разрезать оставшийся клей.

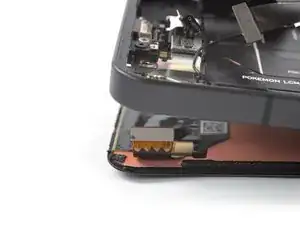

Пока не пытайтесь полностью снять дисплей. Кабель дисплея всё ещё протянут через рамку.

Аккуратно протяните кабель дисплея через зазор в серединной рамке.

Снимите экран.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клеевую ленту.
