Замена дочерней платы Nothing Phone (1)

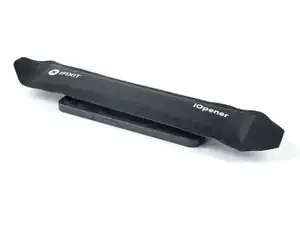

Приготовьте iOpener и приложите его к заднему стеклу как минимум на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, паяльную феновку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к нижнему краю заднего стекла как можно ближе к краю.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте поднять стекло с помощью прочной ленты или приклейте присоску суперклеем и дождитесь полимеризации, чтобы продолжить работу.

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если трудно создать зазор, подогрейте клей дополнительно. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

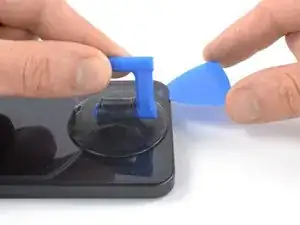

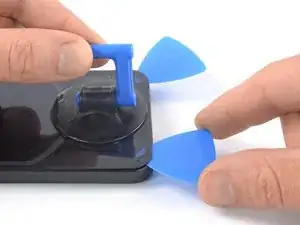

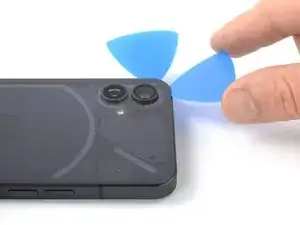

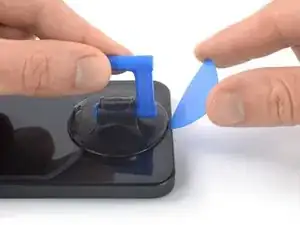

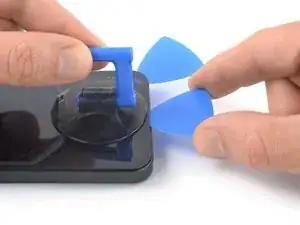

Вставьте монтажную лопатку в созданный зазор.

Проведите лопатку к правому нижнему углу, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не сомкнулся снова.

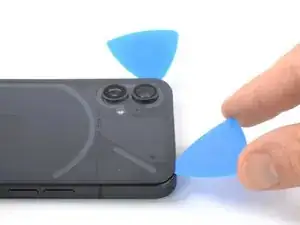

Вставьте вторую монтажную лопатку в нижний край телефона.

Проведите лопатку к левому нижнему углу, чтобы разрезать клей.

Оставьте монтажные лопатки на месте, чтобы клей не сомкнулся снова.

При разрезании рядом с подсветкой вставляйте только кончик монтажной лопатки (~2–3 мм), чтобы не повредить светодиоды.

Если клей становится трудно разрезать, вероятно, он остыл. Используйте iOpener одну–две минуты, чтобы разогреть его.

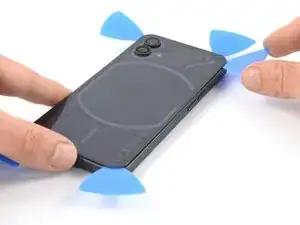

Вставьте третью монтажную лопатку в левый нижний угол телефона.

Проведите лопатку вдоль левого края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не сомкнулся снова.

Вставьте четвёртую монтажную лопатку под верхний левый угол телефона.

Проведите лопатку по верхнему краю, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не сомкнулся снова.

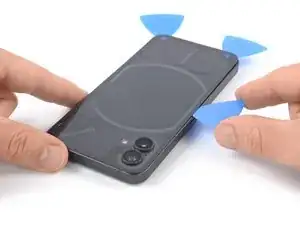

Вставьте пятую монтажную лопатку под верхний правый угол.

Проведите лопатку по правому краю заднего стекла, чтобы разрезать оставшийся клей.

В этой точке заднее стекло должно отделиться от рамки. Если по краям все ещё ощущается сопротивление, используйте монтажную лопатку, чтобы отделить оставшийся клей.

Снимите заднее стекло.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Поскольку заднее стекло Nothing Phone (1) прозрачное, перед установкой нового стекла может пригодиться выдуватель для удаления пыли.

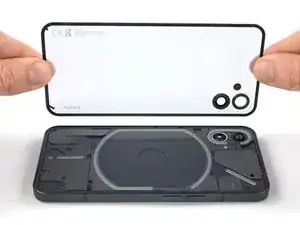

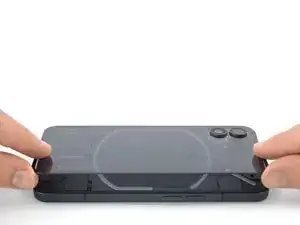

Закрепите новую крышку с помощью заранее вырезанного клея или двусторонней клейкой ленты. После установки крышки приложите сильное равномерное давление к телефону на несколько минут, чтобы клей хорошо схватился — стопка тяжёлых книг подойдёт.

Пластик, покрывающий разговорный динамик, удерживается лёгким клеем. Если его трудно снять, приложите нагретый iOpener на 1–2 минуты, чтобы ослабить клей под ним.

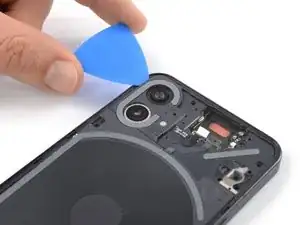

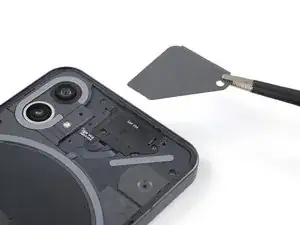

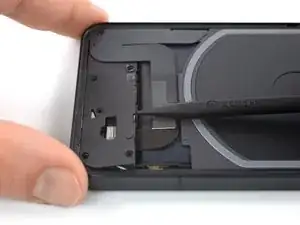

Вставьте монтажную лопатку под серую пластиковую крышку в верхней части телефона.

Используйте лопатку, чтобы поддеть пластиковую крышку.

Снимите пластиковую крышку.

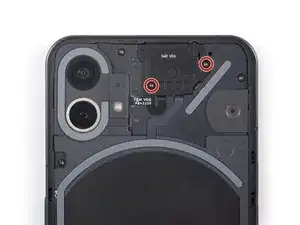

Используйте отвертку Torx T5, чтобы открутить два винта длиной 4.2 мм, удерживающих разговорный динамик.

Вставьте плоский конец лопатки под нижний край разговорного динамика.

С помощью лопатки подденьте разговорный динамик.

Используйте пинцет или пальцы, чтобы снять разговорный динамик.

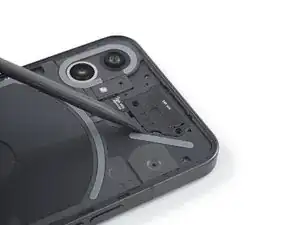

С помощью лопатки отключите кабель сборки вспышки, поддев разъём строго вверх из гнезда.

С помощью лопатки отключите кабель подсветки LED, поддев разъём строго вверх из гнезда.

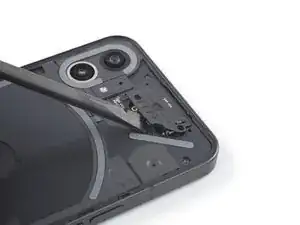

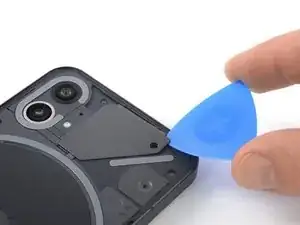

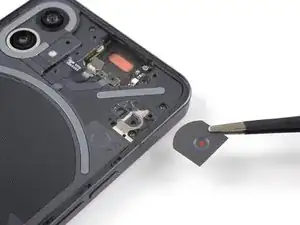

Вставьте монтажную лопатку под крышку индикатора записи в правом верхнем углу экрана.

Подденьте пластиковую крышку монтажной лопаткой.

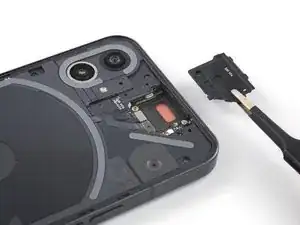

Используйте пинцет или пальцы, чтобы снять крышку индикатора записи.

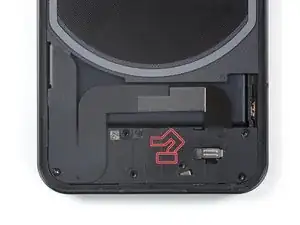

Будьте очень осторожны при работе с нижним светодиодным модулем. Под всей его поверхностью проходит кабель, который легко повредить.

Нижний светодиодный модуль удерживается на месте небольшими кусочками клея.

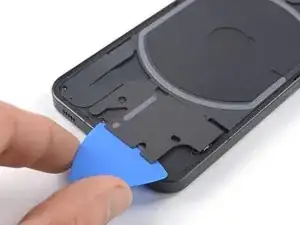

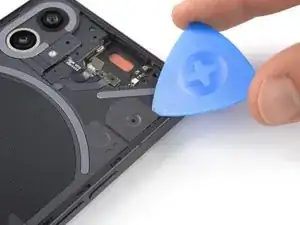

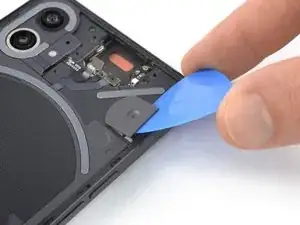

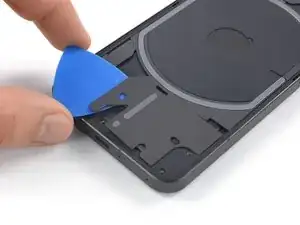

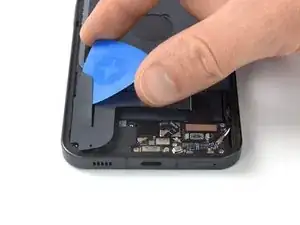

Просуньте медиатор под правый, нижний и левый края нижнего светодиодного модуля, чтобы аккуратно отделить его от крышки вспомогательной платы.

Не просовывайте медиатор глубже, чем показано на фотографиях. В противном случае вы рискуете повредить светодиодный кабель.

Нижний светодиодный модуль всё ещё удерживается маленьким кусочком клея между витками кабеля. Избегайте натяжения или разрыва кабеля при отгибании модуля.

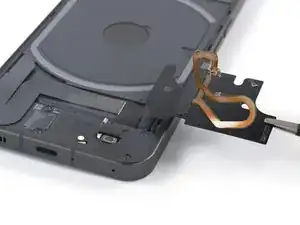

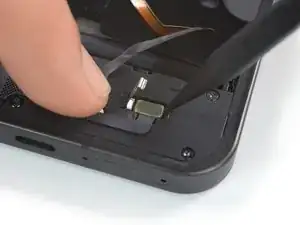

Используйте пинцет с притуплёнными концами и аккуратно отогните нижний светодиодный модуль, чтобы получить свободный доступ к разъёму светодиодного кабеля.

Кронштейн разъёма светодиода сидит очень плотно и для открытия может потребоваться сила.

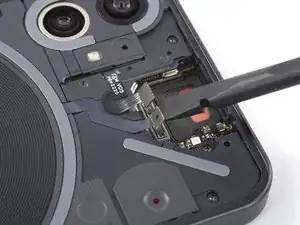

Вставьте один зубец пинцета в зазор с правой стороны кронштейна разъёма.

Сдвиньте пинцет в направлении левого края телефона, чтобы освободить откидной язычок кронштейна.

Если язычок трудно освободить, потяните чёрный резиновый элемент влево, чтобы дать кронштейну больше места.

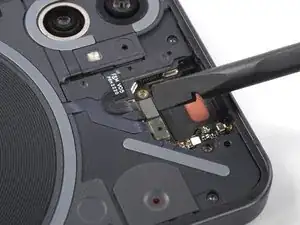

Подденьте кронштейн разъёма пинцетом, чтобы получить доступ к разъёму светодиода.

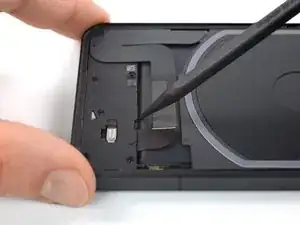

Используйте лопатку, чтобы отсоединить светодиодный кабель, поддев разъём и тянув его строго вверх от гнезда.

Используйте пинцет или пальцы, чтобы снять нижний светодиодный модуль.

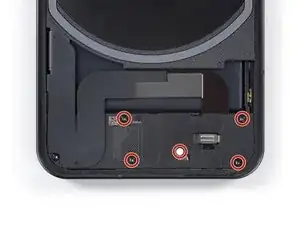

Используйте отвёртку Torx T5, чтобы выкрутить пять винтов длиной 4.2 мм, крепящих крышку вспомогательной платы.

Центральный винт закрыт белой наклейкой.

Серый пластиковый щиток на крышке вспомогательной платы удерживается лёгким клеем.

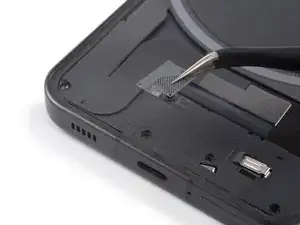

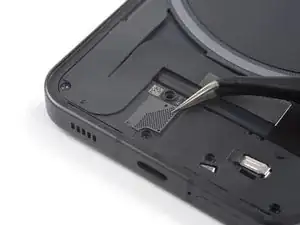

Используйте пинцет, чтобы аккуратно отделить серый пластиковый щиток от крышки вспомогательной платы и снять его.

При поддевании крышки вспомогательной платы на следующем шаге будьте очень осторожны: не используйте слишком большую силу и не засовывайте инструмент слишком глубоко под крышку. Иначе легко можно порвать кабель сканера отпечатков, проходящий под ней.

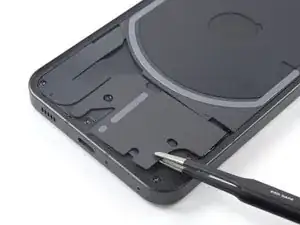

Вставьте заострённый конец лопатки под верхний край крышки вспомогательной платы прямо над чёрным резиновым упором, фиксирующим кронштейн разъёма светодиода.

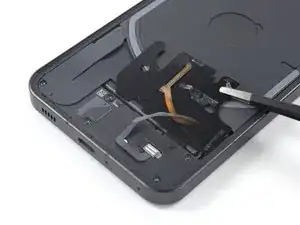

Подденьте лопаткой, чтобы освободить крышку вспомогательной платы из защёлок.

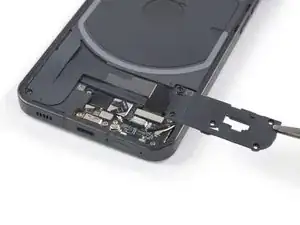

Используйте пинцет или пальцы, чтобы снять крышку вспомогательной платы.

Используйте пинцет, чтобы снять чёрный резиновый упор, фиксирующий кронштейн разъёма светодиода.

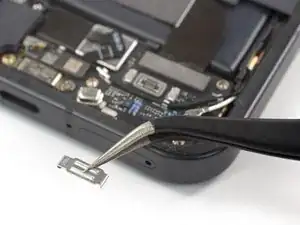

Используйте пинцет, чтобы снять кронштейн разъёма светодиода.

Используйте лопатку, чтобы отсоединить соединительный кабель, поддев разъём и тянув его строго вверх от гнезда.

Соединительный кабель зафиксирован лёгким клеем.

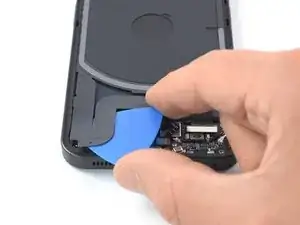

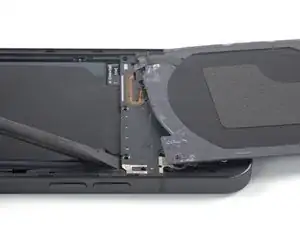

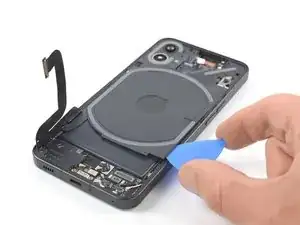

Аккуратно просуньте медиатор под соединительный кабель, чтобы отделить его от блока индукционной катушки и динамика.

В следующем шаге не сгибайте кабель резко и лишь слегка изгибайте его, чтобы избежать повреждения.

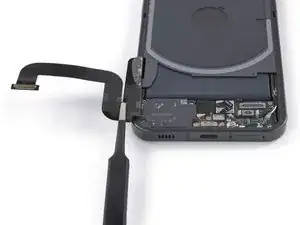

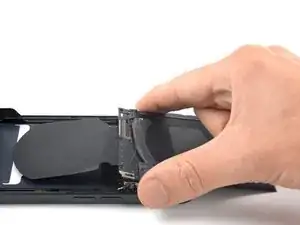

Используйте пинцет, чтобы отогнуть соединительный кабель влево, как при открывании обложки книги.

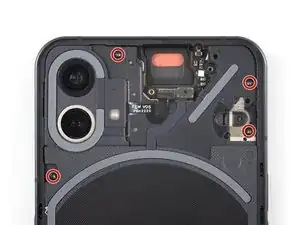

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 4.2 мм, крепящих крышку материнской платы.

Блок индукционной катушки закреплён лёгким клеем.

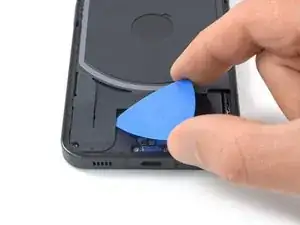

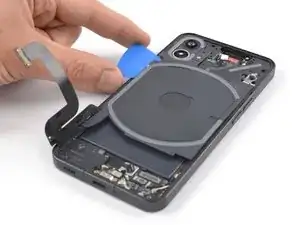

Вставьте медиатор под правый нижний край блока индукционной катушки.

Проведите медиатором вдоль правого края блока индукционной катушки, чтобы отделить клей.

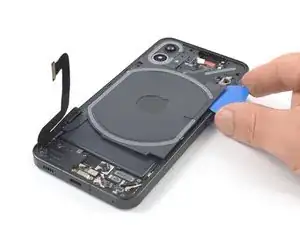

Вставьте медиатор под левый нижний край блока индукционной катушки.

Проведите медиатором вдоль левого края блока индукционной катушки, чтобы отделить клей.

При складывании узла индукционной катушки зарядки избегайте натяжения компонентов и кабелей.

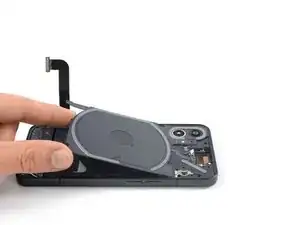

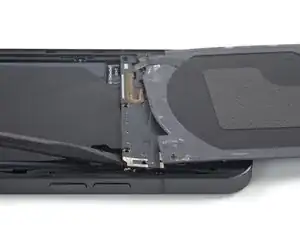

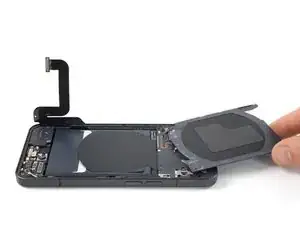

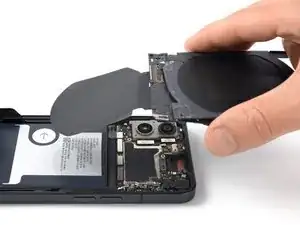

Осторожно сложите индукционную катушку к верхнему краю телефона, чтобы получить доступ к винтам крышки материнской платы.

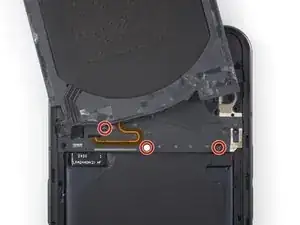

Используйте крестовую отвертку, чтобы извлечь три винта длиной 4.2 мм, крепящие крышку материнской платы.

Верните индукционную катушку в исходное положение.

Не пытайтесь полностью удалить крышку камеры и узел вспышки. Их кабель проходит под крышкой материнской платы и очень хрупок.

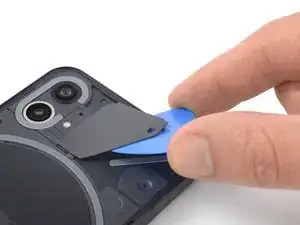

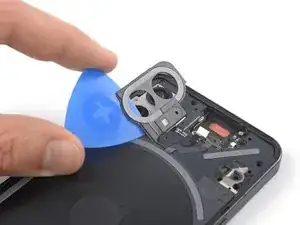

Осторожно вставьте медиатор для вскрытия под крышку камеры и узел вспышки, чтобы отделить их от крышки материнской платы.

Избегайте натяжения кабеля крышки камеры и узла вспышки при их укладывании.

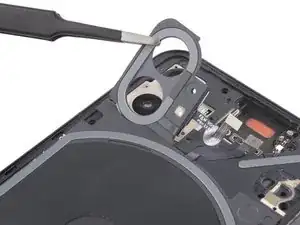

Используйте пинцет, чтобы аккуратно сложить крышку камеры и узел вспышки в сторону батареи.

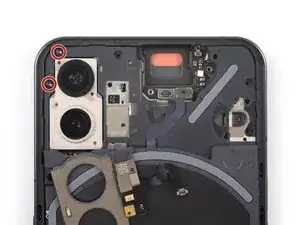

Используйте отвертку Torx T5, чтобы удалить два винта длиной 4.2 мм, крепящие крышку материнской платы.

Верните крышку камеры и узел вспышки в исходное положение.

Осторожно сложите индукционную катушку к верхнему краю телефона, чтобы получить доступ к нижнему краю крышки материнской платы.

Вставьте плоский конец лопатки под нижний правый край крышки материнской платы.

Подденьте лопаткой, чтобы освободить крышку материнской платы от защёлок.

Повторите процедуру поддевания для нижнего левого края крышки материнской платы.

Снимите узел светодиодного индикатора.

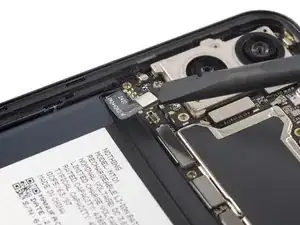

Используйте лопатку, чтобы отсоединить кабель аккумулятора, поддев разъем строго вверх из его гнезда.

Удалите два винта, крепящих динамик:

Один крестовый винт длиной 4.2 мм

Один винт Torx T5 длиной 4.2 мм

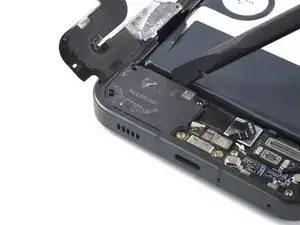

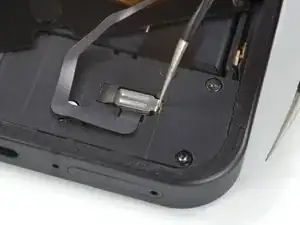

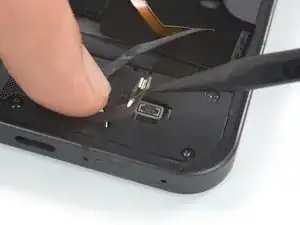

Вставьте лопатку под верхний край динамика.

С помощью лопатки подденьте динамик вверх.

Используйте пальцы или пинцет, чтобы вынуть динамик.

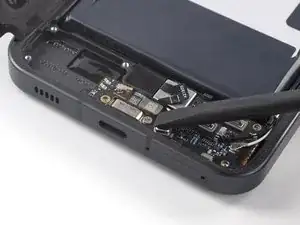

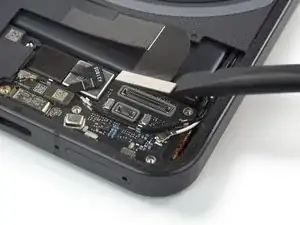

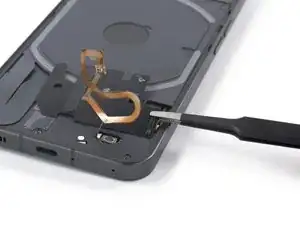

Используйте лопатку, чтобы отсоединить кабель сканера отпечатка, поддев разъем строго вверх из его гнезда.

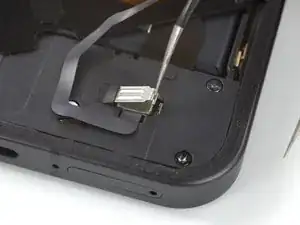

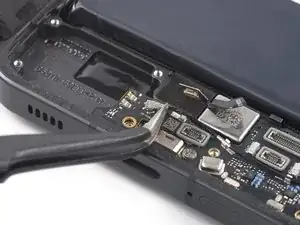

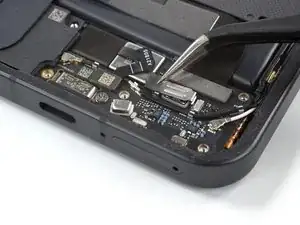

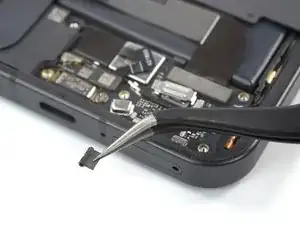

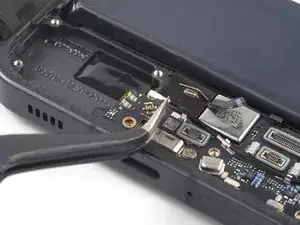

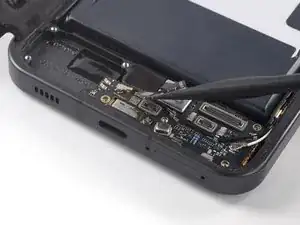

Подденьте пинцетом чёрный коаксиальный кабель, пока он не приляжет вплотную к металлическому разъему.

Отсоедините чёрный коаксиальный кабель, поддев его строго вверх с дочерней платы.

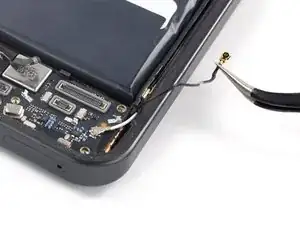

С помощью пинцета аккуратно освободите кабель из его маршрута на дочерней плате и отогните в сторону.

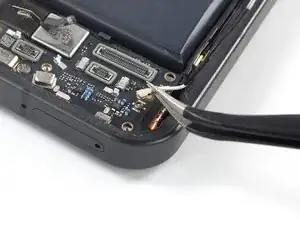

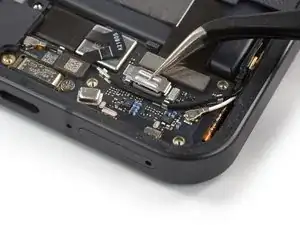

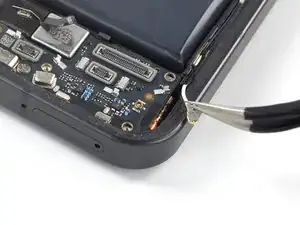

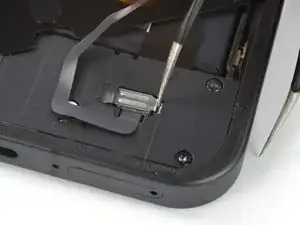

Подденьте пинцетом белый коаксиальный кабель, пока он не приляжет вплотную к металлическому разъему.

Отсоедините белый коаксиальный кабель, поддев его строго вверх с дочерней платы.

С помощью пинцета аккуратно освободите кабель из его маршрута на дочерней плате и отогните в сторону.

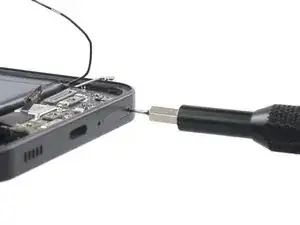

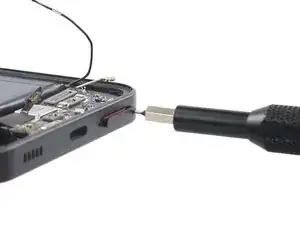

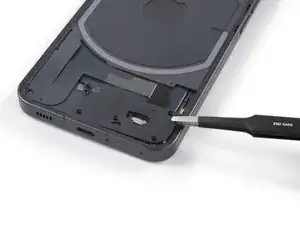

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

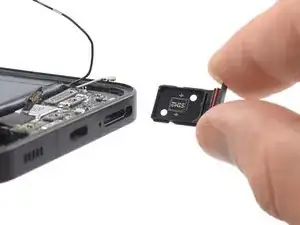

Удалите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не волнуйтесь — скорее всего вы не повредили микрофон.

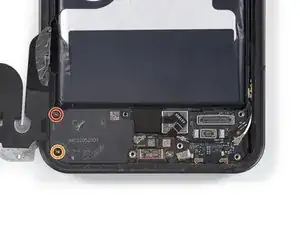

Используйте крестовую отвертку, чтобы удалить винт длиной 2.9 мм, фиксирующий дочернюю плату.

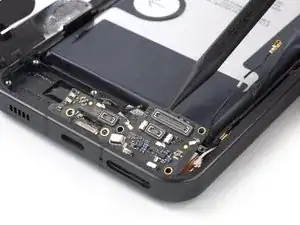

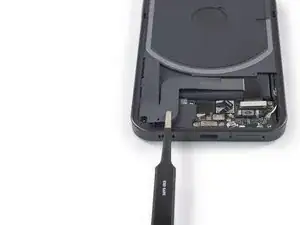

Вставьте острый конец лопатки под верхний край дочерней платы.

С помощью лопатки подденьте дочернюю плату.

Используйте пинцет или пальцы, чтобы аккуратно вынуть дочернюю плату.
