Замена экрана TCL 20 XE (а также TCL 20 SE, TCL 30 SE, TCL 30 XE)

Сравните новый экран с текущим до начала разборки! По внешнему виду, физическим характеристикам и номеру компонента. Даже при неправильном выборе он может быть похож.

Процесс разборки в большинстве случаев можно выполнить в обратном порядке, но извлечение самого экрана — разрушительная операция, и его нельзя установить обратно. Это означает, что телефон не будет работать, пока не будет установлен новый экран.

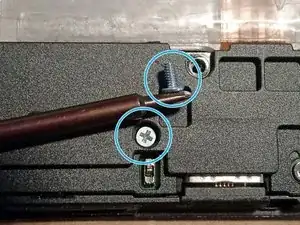

Винты «серебряного» цвета имеют более крупную резьбу.

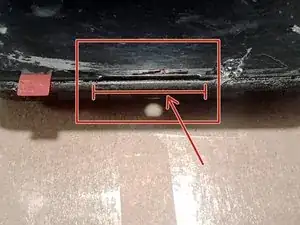

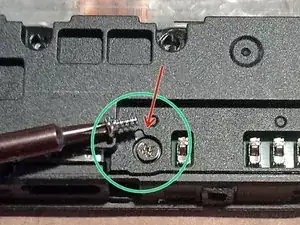

Определить, где должен быть винт «серебряного» цвета, можно по выемке, идущей от отверстия (там, куда указывает красная стрелка).

Винты «синего» цвета имеют более мелкую резьбу и обычно покрыты синим фиксатором резьбы. (Но не всегда, и иногда фиксатор стирается.)

Самый маленький винт удерживает верхнюю плату (под верхней крышкой компонентов).

Инструменты: небольшая крестовая отвертка, различные тонкие неметаллические инструменты для поддевания и пинцеты, емкость для хранения винтов и деталей, клей для экрана.

Хорошим клеем для экрана является B-7000. Можно использовать другие тонкие, прочные, гибкие и водонепроницаемые клеи, но этот легко доступен и обычно входит в комплекты для замены экрана.

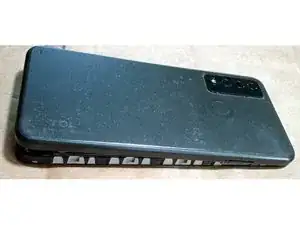

Ослабьте крышку с передней стороны.

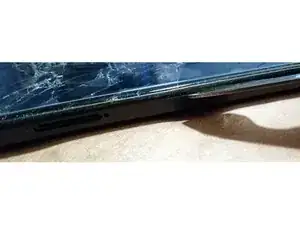

Вокруг стекла расположена тонкая изогнутая пластиковая кромка. Линию разделения можно увидеть на боковой стороне телефона.

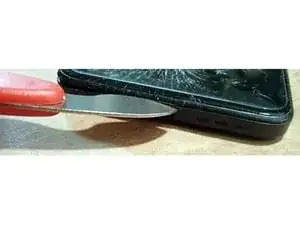

Начните с стороны, где находится слот для SIM-карты. Вставьте тонкий инструмент примерно в центре.

Переместите инструмент к нижней части телефона.

Используйте пинцет, вставленный в щель, чтобы аккуратно обойти угол к нижней части телефона.

Продолжайте двигаться вдоль нижнего края и вверх по другой стороне, используя комбинацию пинцета и инструмента.

Поддевание нижнего и боковых краев должно полностью открыть корпус.

Восьмидюймовый разъем для аудио мешает, поэтому, дойдя до этого этапа, аккуратно покачивайте корпус в сторону от верхнего края телефона.

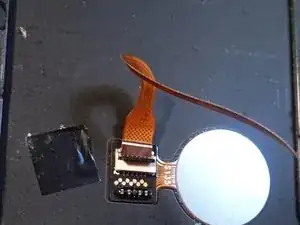

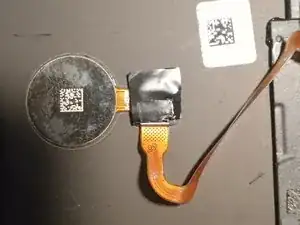

Задняя крышка подключена к телефону плоским кабелем.

После снятия крышки удалите черную ленту.

Поверните маленькую защелку вверх.

Отсоедините кабель.

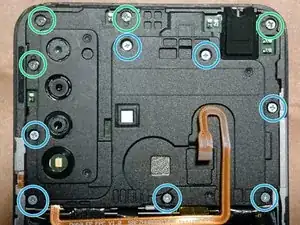

Имеется 7 синих винтов и 4 серебряных. Удалите их.

Подденьте и снимите верхнюю крышку компонентов. На крышке есть маленькие выступы, заходящие под нижний край и левую сторону, поэтому начинайте поддевать сверху или с правой стороны.

(опционально) Отсоедините кабель корпуса.

Удалите желтую наклейку-крышку.

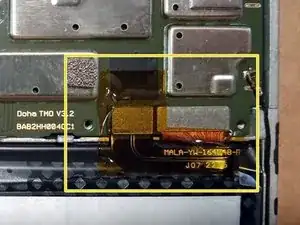

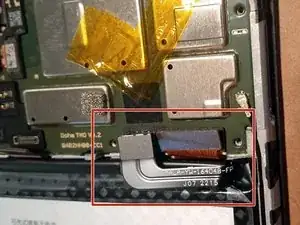

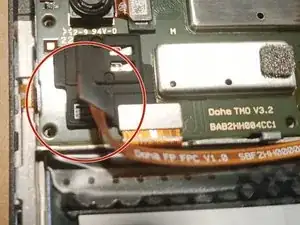

Отсоедините кабель батареи и кабель экрана.

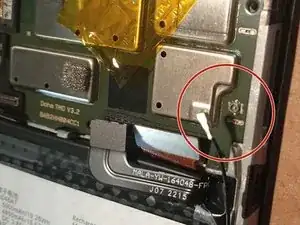

Отсоедините кабель антенны.

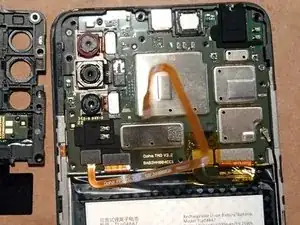

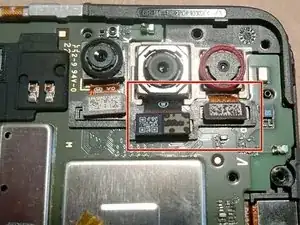

Отсоедините два верхних кабеля камер. (Третья камера находится на плате и снимать её не нужно. На изображении кабель отключен, но это не требуется.)

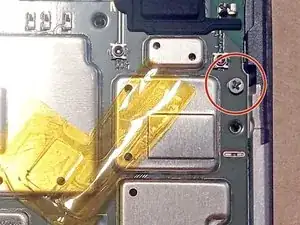

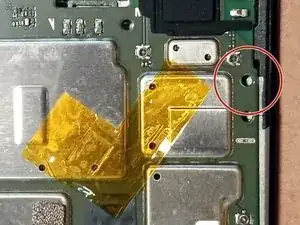

Удалите маленький винт, который крепит верхнюю плату к корпусу. Он расположен с левой стороны около верхнего края.

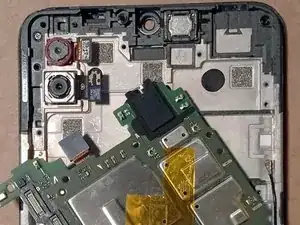

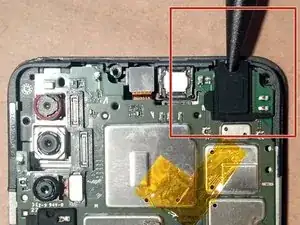

Подденьте плату, используя разъем для наушников 3,5 мм, чтобы извлечь верхнюю плату.

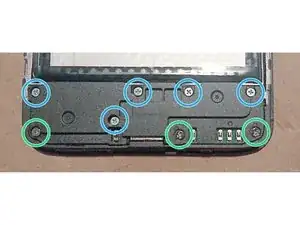

Имеется 5 синих винтов и 3 серебряных. Удалите их.

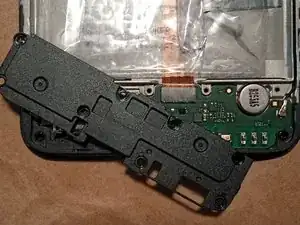

Имеются два маленьких паза с выступами. Подденьте в этих двух точках, чтобы снять крышку компонентов.

Игнорируйте этот шаг! Вам не нужно удалять ленту с батареи!

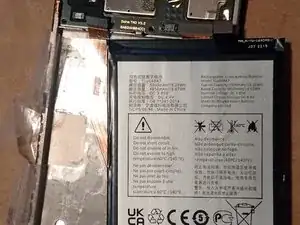

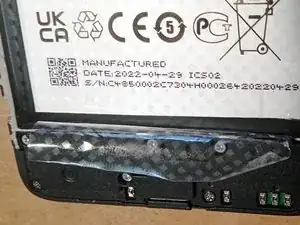

Вокруг батареи находится четыре кусочка ленты. Их удалять не нужно. Я удалил их при первом разборе, но клей, удерживающий батарею на корпусе, находится под батареей. Лента помогает предотвратить разрыв батареи при её удалении (на мой взгляд).

Действуйте медленно при поддевании батареи! Батарея будет отклеиваться постепенно, и может потребоваться несколько минут, чтобы она полностью освободилась.

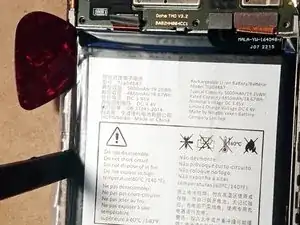

Вставьте первый инструмент под батарею, но не пытайтесь поднять её больше, чем это необходимо.

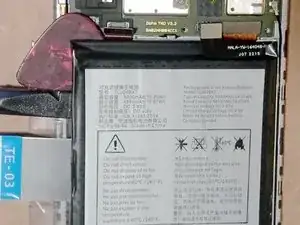

Вставьте второй пинцет или инструмент для поддевания немного дальше по батарее. Подденьте незначительно и оставьте на некоторое время.

Используйте третий пинцет или инструмент, чтобы добавить больше подъёмного усилия.

Батарея медленно отклейится от двустороннего скотча. В какой-то момент она частично выскочит, и оставшуюся часть можно будет вытянуть вручную.

После извлечения аккумулятора становится доступен кабель экрана.

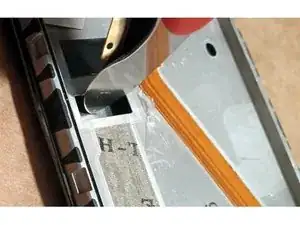

Удалите двустороннюю ленту, закрывающую кабель.

Удалите чёрную ленту, закрывающую отверстие для кабеля.

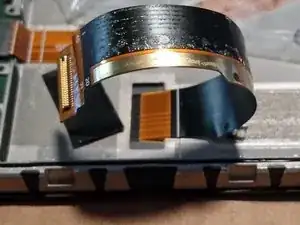

Кабель приклеен к корпусу тонким слоем клея, но его легко аккуратно приподнять.

Теперь экран готов к удалению.

Тепловые пистолеты стоят недорого (~15 долларов), поэтому стоит добавить его в свой набор инструментов, если у вас его ещё нет. Все остальные методы либо очень дороги, либо требуют слишком много времени и усилий, что делает их нецелесообразными.

Нагрейте края экрана. Старайтесь не нагревать боковые стороны телефона.

На этом этапе нельзя пытаться поддевать экран. (Существует особый приём для снятия экрана, см. следующие шаги).

После нагревания экрана переверните телефон так, чтобы экран оказался внизу.

Нажмите на экран с обратной стороны через отверстие, где проходит кабель. Экран должен достаточно легко выйти; если нет — дополнительно нагрейте края экрана и попробуйте снова.

В данный момент экран очень горячий. Используйте лишнюю кухонную перчатку, чтобы удерживать телефон во время нажатия с обратной стороны.

После снятия экрана удалите остатки клея с краёв.

Достаточно, чтобы клей был ровным и не имел бугров. Новый клей заполнит пустоты, а прижимание корпуса выровняет поверхность.

Нанесите тонкую полосу клея B-7000 по периметру корпуса.

На нижней части телефона расположен микрофон. Не наносите клей на область микрофона. Однако вокруг микрофона есть выступ, который нужно приклеить.

Может показаться, что выглядит неряшливо, но дайте клею полностью высохнуть перед очисткой.

Прижимайте не менее 15 минут.

Положите по куску картона сверху и снизу корпуса телефона и поместите на него достаточно тяжёлый предмет. Я использовал ящик для инструментов весом около 7 кг, и это сработало.

Совет: используйте розочку ластик, чтобы удалить излишки клея.

Протяните кабель экрана через отверстие.

Аккуратно прижмите экран на место.

Может показаться, что выглядит неряшливо, но дайте клею полностью высохнуть перед очисткой.

Прижимайте не менее 15 минут.

Положите по куску картона сверху и снизу корпуса телефона и поместите на него достаточно тяжёлый предмет. Я использовал ящик для инструментов весом около 7 кг, и это сработало.

Удалите просочившийся клей. Совет: используйте розочку ластик, чтобы удалить излишки клея.

Выполните шаги в обратном порядке, чтобы собрать телефон.

Верхняя крышка компонентов сначала вставляется в нижний край, затем — в верхний.

Как правило, аккумулятор не будет полностью прилипать к двустороннему скотчу; однако это допустимо.

На третьем объективе с верхней стороны необходимо установить небольшую чёрную резиновую прокладку. Эта прокладка может выпасть. На объективе имеется канавка, которая фиксирует кольцо. Прокладка устанавливается только в одном положении, но может быть сложно определить, какой стороной вверх (было и у меня, по крайней мере).

Перед установкой верхней и нижней крышек компонентов подключите кабель к задней крышке, вставьте карту SIM и проверьте работу телефона.

Если работает — установите крышки компонентов и закройте корпус.

Если не работает — внимательно проверьте, все ли кабели подключены правильно.
