Замена вентилятора охлаждения HP TouchSmart 600

Первым шагом снимите заднюю панель моноблока. Мой компьютер был установлен на стене, а не на подставке.

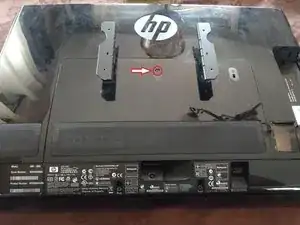

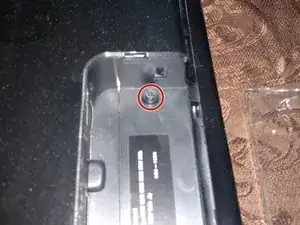

Сняв компьютер с настенного крепления и уложив его плоско на стол, нужно открутить центральный винт, который позволяет сдвинуть заднюю панель.

Удалите винт, затем сдвиньте панель вниз, чтобы снять её.

Сняв заднюю панель, приступайте к демонтажу задней облицовки.

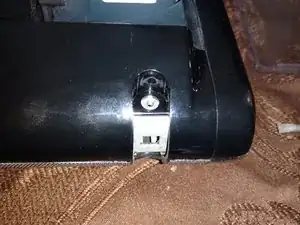

Начните с удаления винтов внизу корпуса. Они закрепляют ножки компьютера. Отверните винт и потяните вниз, чтобы снять ножку.

Повторите для обеих сторон компьютера.

Затем аккуратно отожмите внешнюю кромку рамки, чтобы снять декоративные планки. Эти планки скрывают винты.

Я использовал пластиковую лопатку и работал от низа корпуса к верху вдоль кромки. После некоторого сопротивления каждая секция отщёлкивается.

После снятия планок видна серия винтов по периметру корпуса.

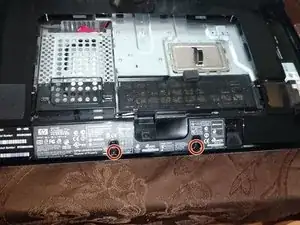

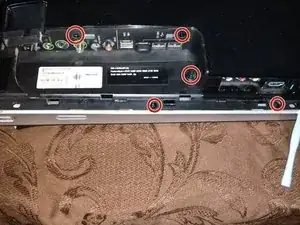

Удалите эти винты по всему периметру.

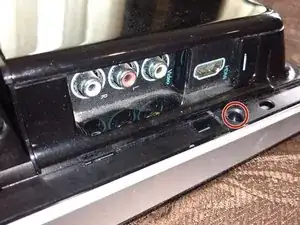

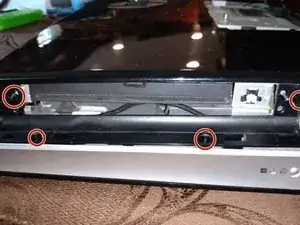

Есть винты на боку DVD-привода и винты внизу корпуса, где подключается сетевой кабель.

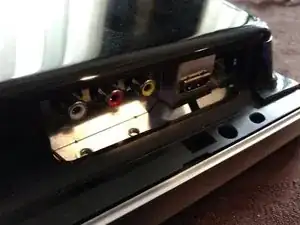

Нужно снять две боковые панели. Панель в верхней левой части (HDMI) просто защёлкивается. Аккуратно отожмите её от корпуса.

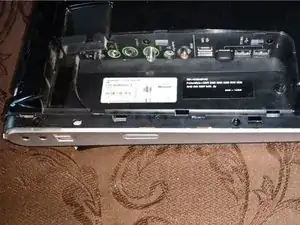

Другая панель содержит сетевые, USB и TV-входы. Сначала её можно не снимать, но в конце концов удобнее работать с ней снятой. Аккуратно отожмите её после того, как удалите винты.

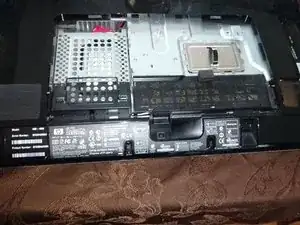

После удаления всех винтов вы сможете приподнять заднюю панель снизу и снять её.

Поверните её по верхней петле, чтобы не повредить встроенную камеру в верхней части экрана.

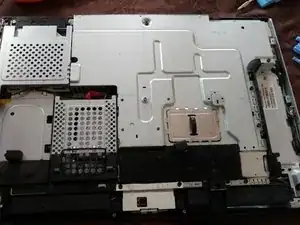

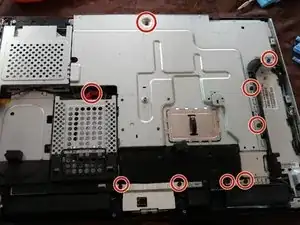

Удалите винты по периметру экрана защиты и снимите её.

Это откроет доступ к материнской плате и вентиляторам.

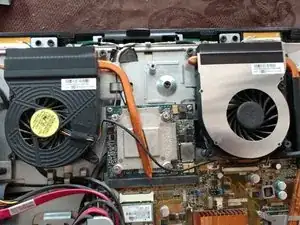

Два вентилятора на материнской плате идентичны: один расположен корпусом вверх, другой — вниз.

Снимите четыре винта, крепящие вентилятор, и отсоедините разъём от материнской платы.

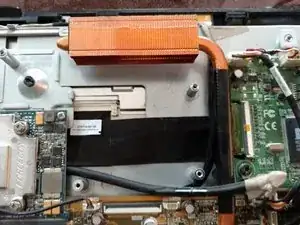

Необходимо отодрать ленту с медного радиатора вверху, и возможно придётся приподнять радиатор, чтобы корпус вентилятора освободился.

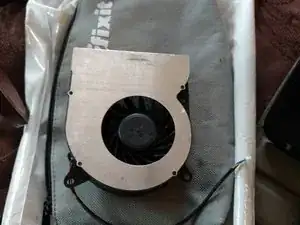

Приподнимите и затем снимите вентилятор.
