Замена оптического привода HP Media Center 876x
Оптический привод (также известный как CD-привод) является одной из наиболее часто используемых деталей в HP Media Center 876x. В результате повреждения встречаются часто и нередко требуется замена.
Шаг 1
Удалите два ручных винта (9 мм) на задней панели.
Шаг 2
Положите корпус на бок.
Сдвиньте боковую панель горизонтально, чтобы отсоединить, затем потяните вверх для снятия.
Шаг 3
Ориентируйте корпус вертикально.
Используя крестовую отвертку #0, открутите и удалите два винта (5 мм), крепящие оставшуюся боковую панель к корпусу.
Выдвиньте боковую панель из её пазов и аккуратно снимите с корпуса.
Шаг 4
Аккуратно поверните корпус в горизонтальное положение.
Нажмите вниз чёрные защёлки (ближние к Вам), которые фиксируют переднюю панель на корпусе.
Нажмите вниз дальние чёрные защёлки (симметрично предыдущим защёлкам).
Слегка потяните переднюю панель вперёд.
Шаг 5
Ориентируйте корпус вертикально.
Передняя панель отходит как петля, открывая слоты приводов внизу.
Шаг 6
Определите оптический привод.

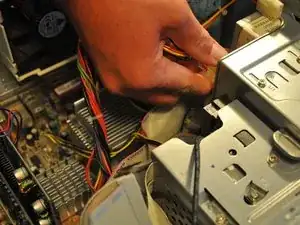

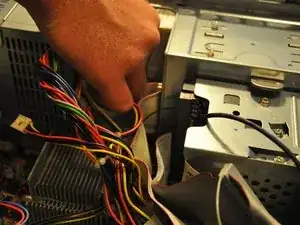

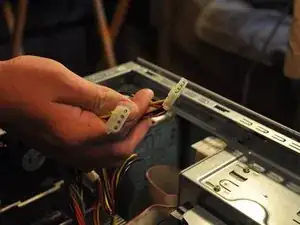

Вытяните коннекторы моллекс из задней части оптического привода.
Шаг 7

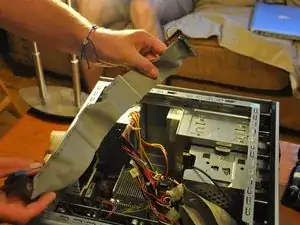

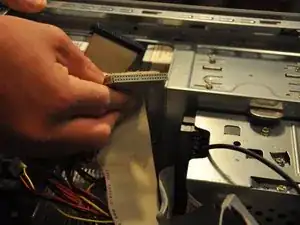

Выньте ленточный кабель из задней части оптического привода.
Шаг 8

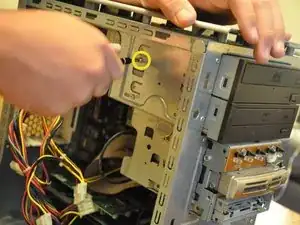

Используя крестовую отвертку #0, удалите два винта 5 мм, фиксирующие оптический привод в его отсеке.
Осторожно вытащите оптический привод через переднюю часть корпуса.
Шаг 9

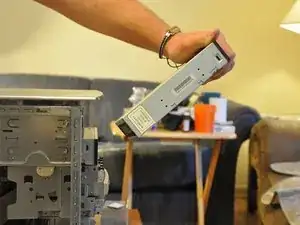

Полностью извлеките оптический привод из его отсека.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
