Замена вентилятора задней части корпуса компьютера HP Pavilion 21 TouchSmart All-In-One

Подготовьте рабочую поверхность, положив чистое и сухое полотенце на стол.

Положите компьютер вверх дном на полотенце, так чтобы нижняя часть устройства была направлена к вам.

Ослабьте два винта с крестообразной головкой в нижних левом и правом углах компьютера, как показано желтыми кругами на изображении.

Обратите внимание, что винты не выйдут, но при ослаблении они будут способствовать отделению углов задней крышки от компьютера.

Как только винты будут полностью ослаблены, используйте пластиковые лопатки для полного отделения задней крышки от остальной части компьютера.

Используйте несколько лопаток, чтобы помочь в разделении деталей. Особенно трудно отделяются части в центре вверху и внизу корпуса.

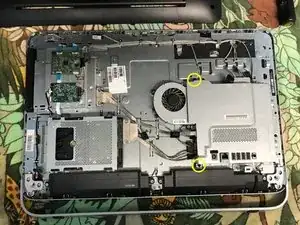

Удалите два винта с крестообразной головкой с крышки материнской платы.

Приподнимите левую сторону крышки, чтобы открыть материнскую плату.

Osвободите крышку материнской платы с правой стороны, чтобы полностью снять крышку и отложить ее вместе с винтами в сторону.

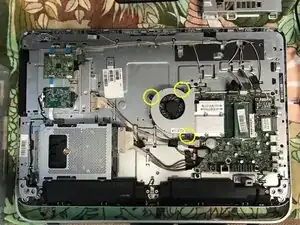

Используя отвертку T15 с торцевой головкой, удалите три винта, которые крепят системный вентилятор на месте.

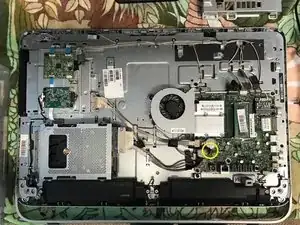

Осторожно отсоедините трехпроводной разъем, который идет от системного вентилятора к материнской плате. Цвета трех проводов: красный, желтый, синий, и они подключаются к точке на материнской плате, помеченной CN4300.
