Замена платы USB и аудио HP ENVY Rove 20-k014us

Работа с устройством при включённом состоянии потенциально опасна и может привести к электрическому поражению. Перед разборкой убедитесь, что устройство полностью выключено.

Переверните устройство так, чтобы экран был повернут вниз.

Убедитесь, что подставка опущена — это облегчит работу с устройством.

Положите экран на чистую поверхность, чтобы не поцарапать его.

Извлеките SD-карту из нижней части компьютера, нажав на неё — карта выскакивает.

Полностью выньте SD-карту и отложите в сторону.

Если вы никогда не вставляли SD-карту в этот слот, в нём может находиться заглушка-имитатор.

Снимите две резиновые заглушки винтов на нижней части пластиковой крышки с помощью пластиковой лопатки.

Отвинтите два винта PH#1 длиной 6,35 мм, которые были под резиновыми заглушками.

Винты не вынимаются полностью, они просто отворачиваются от внутренних компонентов компьютера.

Используйте пластиковой лопаткой вдоль внешнего обода нижней части задней панели.

Снимите эту часть.

Первое снятие крышки требует некоторого усилия. Используйте пластиковой лопаткой, чтобы как можно сильнее отойти от крышки перед тем, как снимать её, чтобы предотвратить трещины.

Снимите три винта 6,35 мм с задней панели с помощью отвертки PH#2 или J1.

Отвинтите два винта PH#2 длиной 6,35 мм. Их нельзя полностью вынуть — они просто ослабляются, как в шаге 3.

Освободите подставку, нажав большую кнопку слева, чтобы было легче снять заднюю крышку.

Используйте пластиковой лопаткой, чтобы отделить серебристую заднюю крышку от корпуса экрана.

Как показано на втором изображении, используйте инструмент также вокруг подставки, чтобы не повредить крышку.

Как и нижняя крышка, верхняя требует некоторого усилия для снятия. Использование пластиковой лопатки для максимального отделения облегчает дальнейшую работу.

Медленно надавливайте на внешние части крышки, пока она не отщёлкнется.

Аккуратно поднимите крышку и распутайте её от подставки.

При установке задней крышки убедитесь, что сначала установили нижнюю часть крышки, чтобы пластиковая крышка плотно сидела под нижней частью корпуса подставки. Затем убедитесь, что все пластиковые защёлки полностью зафиксированы.

Убедитесь, что кнопка питания выровнена при установке задней крышки.

Перед работой с внутренними компонентами компьютера убедитесь, что аккумулятор отключён, чтобы через устройство не проходило питание.

Отключите аккумулятор, используя пластиковой лопаткой, вынув соединительный кабель.

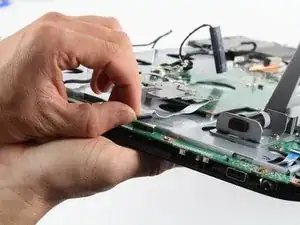

Отключите соединительный кабель с помощью пластиковой лопатки.

Крайняя левая часть платы не прикручена, поэтому её нужно прижать, пока вы отключаете кабель.

При повторном подключении кабеля убедитесь, что все контакты совмещены правильно.

Снимите три винта PH#0 длиной 6,35 мм вокруг платы USB.

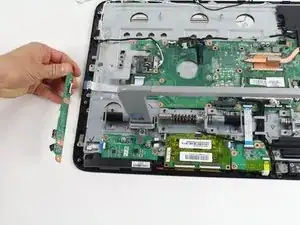

Снимите плату USB и разъёма аудио.
