Замена материнской платы HP 310-1037

ПК HP310-1037 Touchsmart с неисправным жёстким диском. Жёсткий диск расположен за крышкой подставки.

Положите ПК лицевой стороной вниз, чтобы получить доступ к крышке подставки.

Удалите единственный винт, удерживающий крышку подставки на корпусе, плоской отверткой.

Снимите крышку подставки.

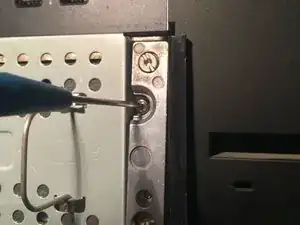

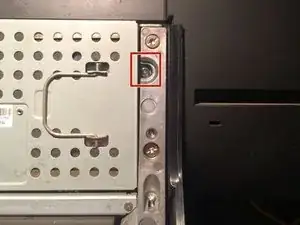

Кассета жёсткого диска удерживается одним винтом с крестообразной шлицевой головкой.

Используйте отвертку Phillips #0, чтобы удалить этот винт.

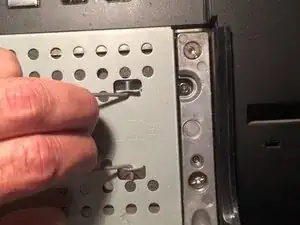

Поднимите ручку на корзине жёсткого диска

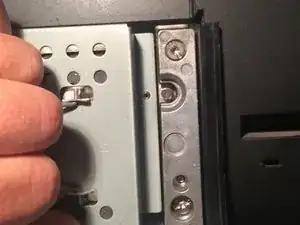

и потяните её к задней части. Это позволит вынуть корзину жёсткого диска из компьютера.

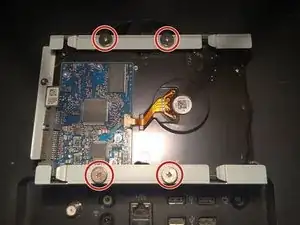

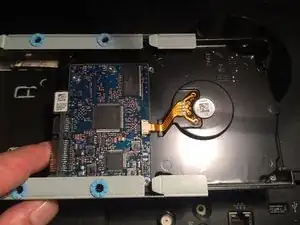

Чтобы извлечь жёсткий диск из корзины, переверните её. Четыре винта Phillips удерживают жёсткий диск на месте.

После того как четыре винта удалены, сдвиньте жёсткий диск из корзины.

Вот неисправный диск. Это Hitachi HDS721010CLA332. Отказы этого диска довольно часты.

Удалите четыре винта Torx/с плоской головкой, закрепляющие подставку.

Поднимите нижнюю часть подставки вверх — она снимется.

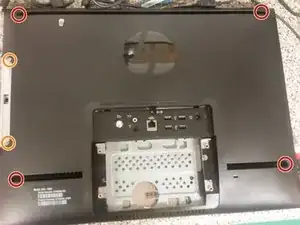

Удалите четыре винта Torx/с плоской головкой, закрепляющие заднюю крышку.

Также отвинтите два креплённых винта Phillips, фиксирующие дисковод, так как эти два винта также удерживают заднюю крышку.

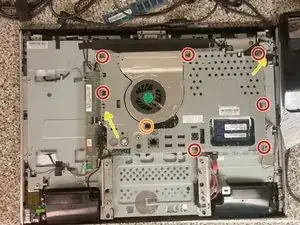

Удалите семь серебристых винтов Torx/с плоской головкой, фиксирующих металлический щит.

Удалите один чёрный винт Torx/с плоской головкой, фиксирующий металлический щит.

Отсоедините кабели, проходящие через щит.

Поднимите щит, чтобы снять его.

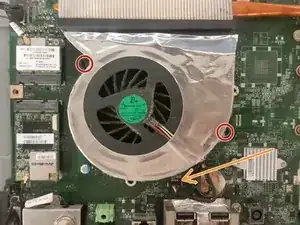

Удалите два винта Torx/с плоской головкой, крепящие вентилятор.

Поднимите разъём вентилятора, чтобы отсоединить его.

Поднимите вентилятор и снимите его.

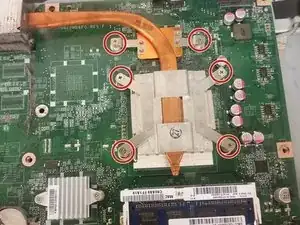

Удалите шесть винтов Phillips, крепящих сборку радиатора к материнской плате.

Осторожно поднимите радиатор. Если он не снимается, покрутите его при вытягивании. Если всё ещё не снимается — потяните сильнее.

К сожалению, если придётся тянуть сильнее, процессор, вероятно, оторвётся вместе с радиатором. В этом случае сначала используйте регулируемый фен, установленный примерно на 200°C, чтобы размягчить термопасту.

Отсоедините все подключённые разъёмы от материнской платы.

Удалите четыре оставшихся винта, крепящих материнскую плату. Готово!
