Замена жёсткого диска iMac G5 17" модель A1058

Положите iMac экраном вниз на ровную поверхность.

Ослабьте три винта с крестообразным шлицем, крепящие заднюю панель к iMac.

Эти винты находятся в корпусе iMac и не вынимаются. Центральный винт перестанет проворачиваться примерно через 3,5 оборота, а внешние винты — примерно через 5,5 оборота. Не пытайтесь извлечь эти винты из iMac.

Поднимите заднюю панель немного от нижнего края iMac.

Потяните заднюю панель на себя и снимите её с iMac.

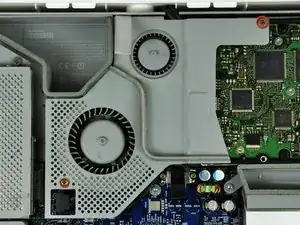

Снимите два винта с крестообразным шлицем, крепящие крышку вентилятора к средней панели.

Винт с выступом должен быть установлен в нижний левый угол крышки вентилятора.

Поднимите крышку вентилятора с средней панели.

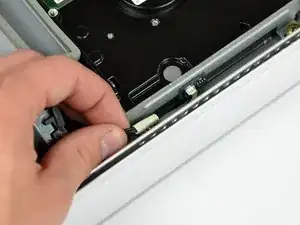

Отключите кабель датчика температуры жёсткого диска от датчика температуры жёсткого диска.

При сборке подключите датчик температуры жёсткого диска перед опусканием нового жёсткого диска в среднюю панель.

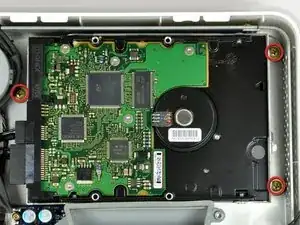

Снимите три винта с крестообразным шлицем, крепящие жёсткий диск к средней панели.

Поднимите жёсткий диск за правый край и выведите его из средней панели.

Жёсткий диск по-прежнему подключён к материнской плате.

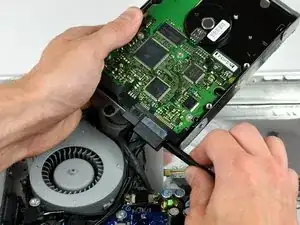

Вставьте плоский конец лопатки между разъёмом питания SATA и корпусом жёсткого диска.

Поверните лопатку против часовой стрелки, чтобы слегка разъединить разъём питания SATA и его гнездо на жёстком диске.

Оттяните разъём питания SATA от жёсткого диска.

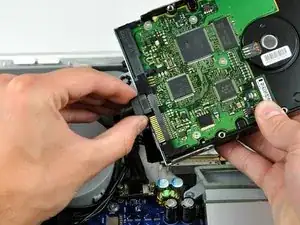

Оттяните разъём кабеля данных SATA от жёсткого диска.

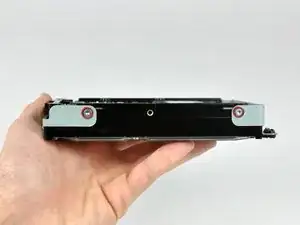

Снимите по два винта Torx T10 с каждой стороны жёсткого диска (всего четыре винта).

Снимите крепление жёсткого диска с диска.

Жёсткий диск остаётся.

Если вы устанавливаете новый жёсткий диск, у нас есть руководство по установке OS X, которое поможет вам начать работу.
