Замена платы логики iMac G5 17" модель A1058

Разложите iMac лицевой стороной вниз на ровной поверхности.

Ослабьте три винта с крестообразным шлицем, фиксирующие заднюю панель к iMac.

Эти винты закреплены в iMac. Средний винт перестанет вращаться примерно через 3,5 оборота, а внешние винты — примерно через 5,5 оборота. Не пытайтесь вынимать эти винты из iMac.

Поднимите заднюю панель немного от нижнего края iMac.

Потяните заднюю панель на себя и снимите её с iMac.

Отведите в стороны каждый из двух фиксирующих рычагов оперативной памяти от модуля памяти.

Потяните модуль оперативной памяти прямо от его гнезда.

Повторите эту операцию для второго модуля оперативной памяти.

Убедитесь, что рычаги полностью отведены от гнезда перед повторной установкой модулей памяти.

Снимите три латунных винта с крестообразным шлицем длиной 8 мм, фиксирующие оптический привод к центральной панели.

Поднимите оптический привод вблизи разъёма, чтобы отсоединить его от платы логики.

Поднимайте свободный край оптического привода только настолько, чтобы он прошёл над крышкой вентилятора. Сильный подъём свободного края привода может сломать пластиковые позиционирующие штифты на передней рамке.

Поднимите свободный край оптического привода слегка, затем оттяните его от края заднего корпуса, чтобы освободить два пластиковых позиционирующих штифта.

Выньте оптический привод из iMac.

При повторной установке оптического привода возможно потребуется установить накладку, прикреплённую к открытому концу привода, на пластиковые позиционирующие штифты, влитые в переднюю рамку iMac, и подтянуть сторону с разъёмом привода к краю заднего корпуса, слегка выгнув её наружу, чтобы разъём правильно сел.

Поверните средний винт с крестообразным шлицем на нижней части iMac по часовой стрелке, пока зажим задней панели не коснётся кромки корпуса.

На нашем конкретном устройстве резьбовая часть зажима отломилась от корпуса зажима, из-за чего средний винт вращается, не двигая скобу. Если у Вашего устройства такая же поломка, переходите к следующему шагу.

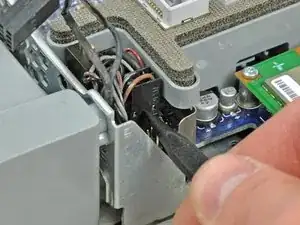

Нажимая фиксатор разъёма, вставьте плоский конец прочного лопаточного инструмента в зазор между разъёмом блока питания и его гнездом.

Поверните прочный лопаточный инструмент, чтобы слегка разъединить разъём и гнездо.

Придётся работать с разных сторон поочерёдно, пока разъём не освободится.

На блоке питания может быть подключён кабель датчика окружающего освещения от блока питания к плате логики. Если он есть, аккуратно используйте лопаточный инструмент, чтобы вытолкнуть кабель к себе, попеременно поддевая его с боков, чтобы облегчить выскальзывание.

Потяните разъём блока питания прямо от его гнезда на плате логики.

Этот шаг очень прост, если сначала снять блок питания.

Снимите три винта с крестообразным шлицем, фиксирующие блок питания к шасси.

Все три винта закреплены в блоке питания.

Для удобства при съёме может помочь лёгкое приподнимание центрального винта от центральной панели.

Возле блока питания на плате логики установлены несколько конденсаторов. Старайтесь их не трогать — они хрупкие и могут оторваться от платы.

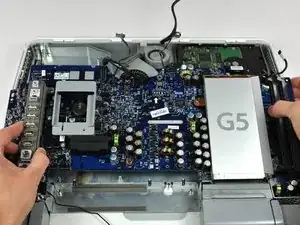

Возьмите блок питания с обеих сторон и поверните его верхний край к себе, пока он не отойдёт от платы логики.

Выньте блок питания из центральной панели.

Для извлечения блока питания требуется значительная сила. Возможно, потребуется слегка согнуть край переднего корпуса к себе, чтобы получить достаточно зазора для снятия блока питания.

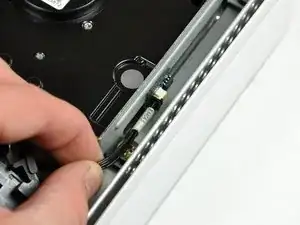

Отсоедините кабель датчика температуры жёсткого диска от платы датчика температуры жёсткого диска.

При сборке используйте кончик лопаточного инструмента, чтобы вставить датчик температуры жёсткого диска обратно в гнездо на плате датчика температуры жёсткого диска.

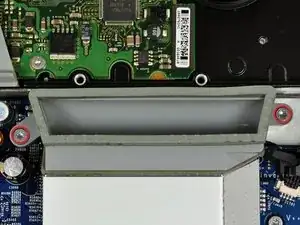

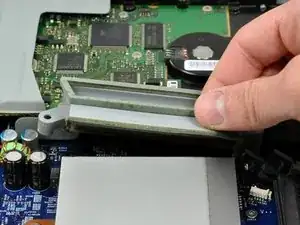

Снимите два винта Torx T10 длиной 13 мм, фиксирующие кожух вентилятора к центральной панели.

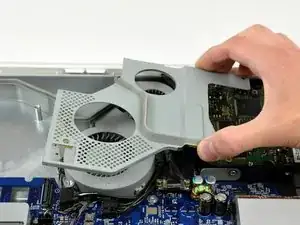

Выньте кожух вентилятора из центральной панели.

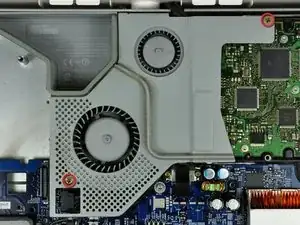

Снимите два винта с крестообразным шлицем, фиксирующие крышку вентилятора к центральной панели.

Винт с плечиком предназначен для нижнего левого угла крышки вентилятора.

Выньте крышку вентилятора из центральной панели.

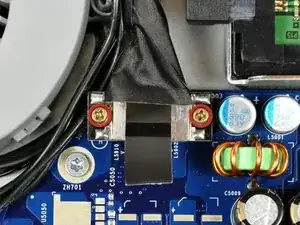

Снимите два винта с крестообразным шлицем длиной 7 мм, фиксирующие кабель данных дисплея к плате логики.

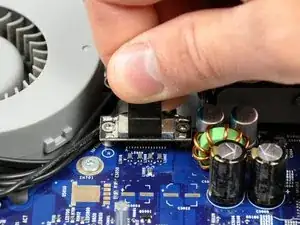

Используя чёрную вытяжную петлю, потяните разъём кабеля данных дисплея прямо вверх, отсоединив его от гнезда на плате логики.

Отключите кабель питания SATA, нажав на фикcатор и потянув разъём прямо от гнезда.

Тяните разъём параллельно кромке платы логики.

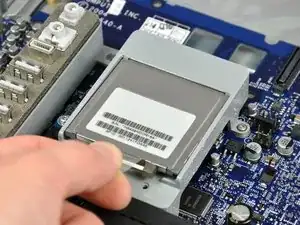

Отключите кабель данных SATA, потянув его разъём прямо вверх от платы логики.

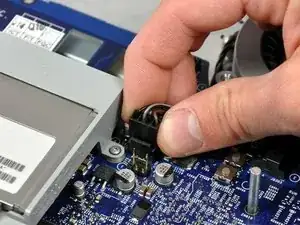

Отключите оба вентилятора, потянув их разъёмы прямо вверх от платы логики.

Больший из двух вентиляторов подключается ближе всего к верхней кромке платы логики.

В модели ALS больший разъём вентилятора зафиксирован защёлкой. Нажмите на защёлку, аккуратно снимая штекер.

Выдвиньте разъём кабеля от инвертора к дисплею из-под металлической защёлки на средней панели.

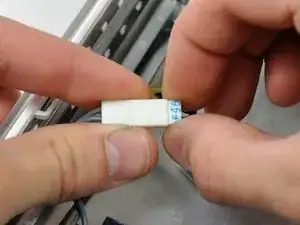

Отключите разъём кабеля от инвертора к дисплею, потянув его прямо от гнезда.

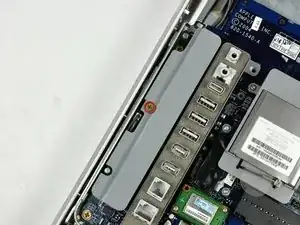

Удалите один винт Филлипс из латуни длиной 8 мм, фиксирующий инвертор к плате логики.

Поднимите инвертор прямо вверх с контактов на плате логики.

Поднимайте инвертор строго вертикально от платы логики, так как контактные штыри очень длинные и легко гнутся. Если штыри согнуты при снятии, используйте разъём инвертора как шаблон, чтобы выровнять их.

Отключите кабель инвертора от платы логики, потянув его прямо вверх из гнезда.

Выведите разъём кабеля инвертора из канавки на плате логики.

Поднимите инвертор из средней панели и отложите в сторону.

Пропустите этот шаг, если у вас модель ALS; эта деталь отсутствует.

Разъёмы, которые будут отсоединены в следующих шагах, надеваются на длинные штыри, прикреплённые к плате логики. Тяните их только прямо вверх, чтобы избежать изгиба штырей.

Если вы согнёте штыри при снятии, используйте разъёмы как шаблон, чтобы выровнять их обратно.

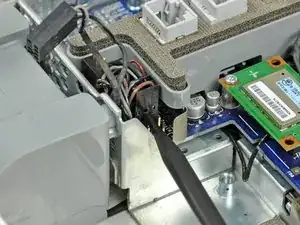

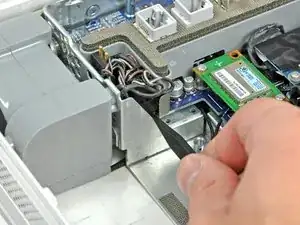

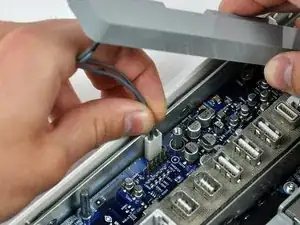

Используйте наконечник лопатки, чтобы поддеть разъём кабеля динамика за его нижний край и снять его прямо вверх с платы логики.

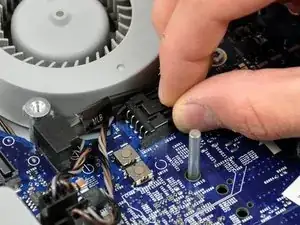

Вставьте наконечник лопатки в центральное отверстие, пробитое в боковой части нижнего разъёма вентилятора.

С невытащенной лопаткой поднимите нижний разъём вентилятора прямо вверх с платы логики.

Разъём кабеля динамика крепится к штырям, ближайшим к блоку питания. Это единственный разъём с четырьмя проводами. Разъём микрофона крепится к штырям, удалённым от блока питания, и это единственный разъём с тёмно-оранжевым проводом.

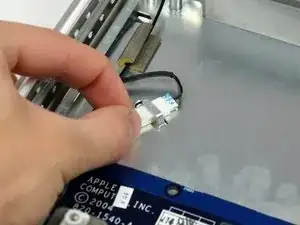

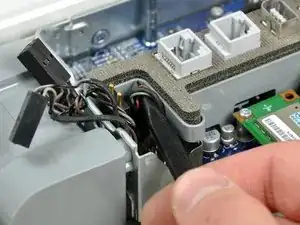

Используйте наконечник лопатки, чтобы приподнять кабели микрофона настолько, чтобы схватить разъём кабеля микрофона и потянуть его прямо вверх от платы логики.

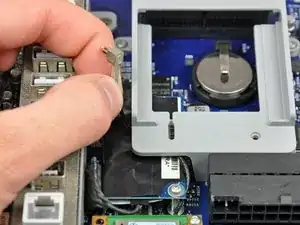

Используя прикреплённую язычок, слегка приподнимите карту AirPort и потяните её прямо от гнезда.

Этот шаг не относится к модели ALS; этот кронштейн отсутствует. Карта крепится парой винтов Torx T6 и выглядит немного иначе, чем на фотографии.

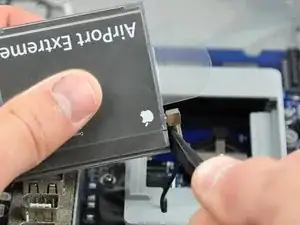

Вставьте плоский конец лопатки между разъёмом антенны и корпусом карты AirPort.

Оттолкните лопатку от карты AirPort, чтобы отключить антенну AirPort.

При сборке iMac убедитесь, что карта AirPort установлена так же, как была до разборки.

Этот шаг не относится к модели ALS.

Используйте лопатку, чтобы протолкнуть кабель антенны AirPort через паз в кронштейне карты AirPort.

Выведите кабель антенны AirPort из-под кронштейна карты AirPort.

Этот шаг не относится к модели ALS.

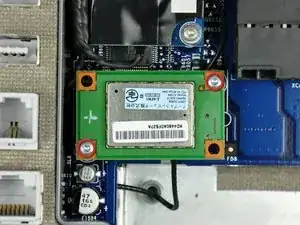

Удалите два винта Torx T6, крепящие плату Bluetooth к плате логики.

Некоторые модели могут не иметь модуля Bluetooth.

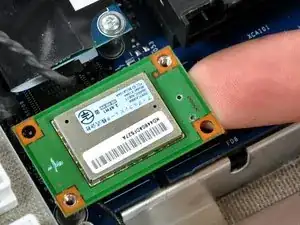

В зависимости от модели iMac плата Bluetooth может быть синего цвета. Подденьте плату Bluetooth с её правого края кончиком пальца, отключив её от гнезда на плате логики.

Поднимайте плату Bluetooth только с её правого края. Попытка поднять её с любой другой стороны оторвёт разъём от платы Bluetooth.

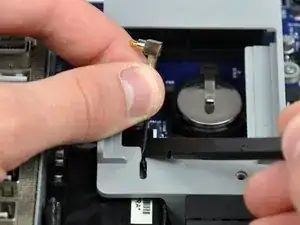

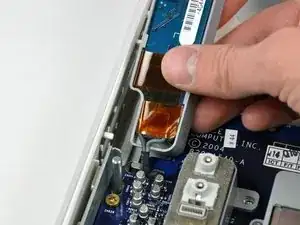

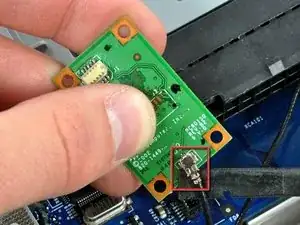

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и снять его с платы Bluetooth.

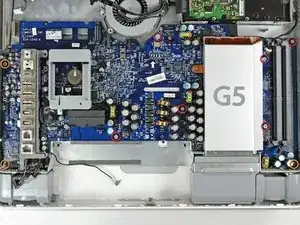

Удалите следующие девять винтов, фиксирующих плату логики к средней панели:

Шесть винтов Torx T10 длиной 7 мм.

Три длинных латунных винта Филлипс с крупной резьбой длиной 20 мм.

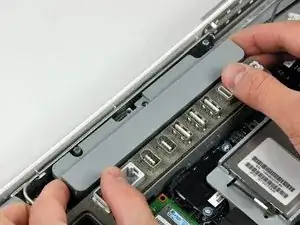

Поднимите плату логики с её левого края, чтобы освободить две позиционирующие штыря, соединённые со средней панелью.

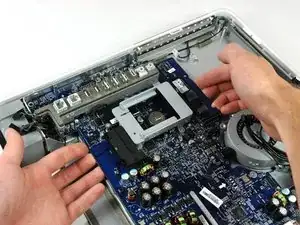

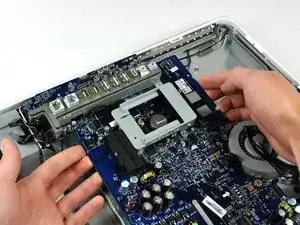

Возьмите материнскую плату за оба края и осторожно извлеките её из середины корпуса, следя за тем, чтобы не зажать и не натянуть кабели.

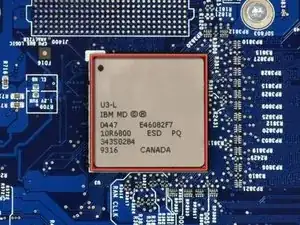

При повторной установке материнской платы обязательно очистите и нанесите новый слой термопасты на чип U3 (выделен красным), расположенный на нижней стороне платы, а также на его медный радиатор, прикреплённый к средней панели.

У нас есть руководство по нанесению термопасты, которое делает процесс простым и быстрым.
