Замена инвертора iMac G5 17" модель A1058

Положите iMac лицом дисплея вниз на ровную поверхность.

Ослабьте три винта с крестообразной шлицевой головкой, фиксирующие заднюю панель к iMac.

Эти винты захвачены в iMac. Центральный винт перестанет проворачиваться примерно после 3,5 оборотов, а внешние винты — примерно после 5,5 оборотов. Не пытайтесь вынимать эти винты из iMac.

Поднимите заднюю панель слегка от нижнего края iMac.

Потяните заднюю панель на себя и снимите её с iMac.

Снимите три латунных винта с крестообразной шлицевой головкой длиной 8 мм, фиксирующие оптический привод к средней рамке.

Поднимите оптический привод у разъёма, чтобы отсоединить его от логической платы.

Поднимайте свободный край оптического привода только настолько, чтобы он прошёл над крышкой вентилятора. Сильный подъём свободного края оптического привода может сломать пластиковые定位ные штифты на передней рамке.

Немного поднимите свободный край оптического привода, затем оттяните его от края заднего корпуса, чтобы освободить два пластиковых定位ных штифта.

Выньте оптический привод из iMac.

При повторной установке оптического привода может потребоваться установить переднюю рамку, прикреплённую к открытого конца привода, на пластиковые定位ные штифты, отлитые в передней рамке iMac, и подтянуть сторону с разъёмом привода к краю заднего корпуса, слегка изгибая её наружу, чтобы разъём правильно сел.

Выведите разъём кабеля от инвертора к дисплею из-под металлической скобы на средней рамке.

Отсоедините разъём кабеля инвертора к дисплею, потянув его прямо от розетки.

Снимите один винт с крестообразной шлицевой головкой, фиксирующий инвертор на логической плате.

Поднимите инвертор прямо вверх с выводов на логической плате.

Поднимайте инвертор строго вверх с логической платы: выводы разъёма очень длинные и легко гнутся. Если выводы согнулись при снятии, используйте разъём инвертора в качестве направляющей, чтобы выправить их.

Выведите разъём кабеля инвертора из канала в логической плате.

Отсоедините кабель инвертора от логической платы, потянув его прямо вверх из розетки.

Примечание по замене: может быть полезно аккуратно снова подсоединить этот разъём перед установкой средней рамки, убедившись, что разъём проходит через отверстие в средней рамке.

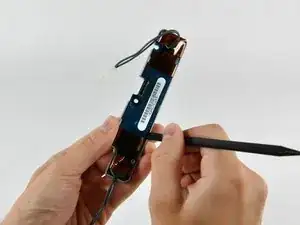

Вставьте плоский конец лопатки между пластиковой крышкой инвертора и платой инвертора.

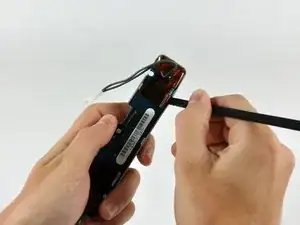

Проведите лопаткой вдоль кромки платы инвертора, чтобы освободить все защёлки, удерживающие пластиковую крышку инвертора на плате.

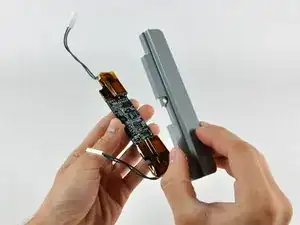

Снимите пластиковую крышку инвертора с платы инвертора.
