Замена дисплея iMac G5 17" модели A1058

Положите iMac экраном вниз на ровную поверхность.

Ослабьте три винта Phillips, удерживающих заднюю панель на iMac.

Эти винты находятся на привязи в iMac. Центральный винт перестанет поворачиваться после примерно 3.5 оборотов, а внешние винты остановятся после примерно 5.5 оборотов. Не пытайтесь снять эти винты с вашего iMac.

Немного поднимите заднюю панель от нижнего края iMac.

Потяните заднюю панель на себя и снимите ее с iMac.

Снимите три винта Phillips размером 8 мм, которые крепят оптический привод к промежуточной плите.

Поднимите оптический привод вблизи разъема, чтобы отделить его от материнской платы.

Поднимите свободный конец оптического привода лишь немного, чтобы освободить крышку вентилятора. Слишком сильное поднятие свободного конца оптического привода может сломать пластиковые направляющие штифты на передней панели.

Немного поднимите свободный конец оптического привода, затем отведите его от края заднего корпуса, чтобы освободить два пластиковых направляющих штифта.

Извлеките оптический привод из вашего iMac.

При повторной установке оптического привода может потребоваться установить рамку, прикрепленную к открытому концу привода, на пластиковые направляющие штифты, влитыми в переднюю панель iMac, и потянуть сторону разъема привода к краю заднего корпуса, слегка изгибая ее наружу, для правильного размещения разъема.

Вытащите разъем кабеля инвертера от под металлической защелки на промежуточной плите.

Отключите разъем кабеля инвертера, потянув его прямо от разъема.

Удалите один винт Phillips, крепящий инвертер к материнской плате.

Поднимите инвертер прямо вверх от штифтов на материнской плате.

Обязательно поднимайте инвертер прямо вверх от материнской платы, так как контактные штыри очень длинные и легко гнутся. Если штифты согнутся при снятии, воспользуйтесь разъемом на инвертере как направляющей, чтобы выпрямить их.

Освободите разъем кабеля инвертера из канала на материнской плате.

Отключите кабель инвертера от материнской платы, потянув его прямо вверх из разъема.

Заметка о замене: может быть полезно осторожно повторно подключить этот разъем перед установкой сборки промежуточной плиты, убедившись, что разъем безопасно проходит через отверстие в сборке промежуточной плиты.

Поверните центральный винт Phillips на дне iMac по часовой стрелке, пока зажим задней панели не контактирует с краем корпуса.

На нашем конкретном устройстве резьбовая часть зажима отломилась от корпуса зажима, из-за чего центральный винт вращается, не перемещая кронштейн. Если ваше устройство сломано как наше, перейдите к следующему шагу.

При нажатии на замок разъема вставьте плоский конец прочного пластикового инструмента в зазор между разъемом блока питания и его разъемом.

Поверните прочный пластиковый инструмент, чтобы немного отделить разъем от его разъема.

Вам потребуется работать с разных сторон, пока разъем не освободится.

У вашего блока питания может быть кабель датчика окружающего света, подключённый от блока питания к материнской плате. Если это так, аккуратно используйте пластиковый инструмент, чтобы вытолкнуть кабель на себя, используя стороны кабеля по очереди, чтобы помочь вам его освободить.

Потяните разъем блока питания прямо от его разъема на материнской плате.

Этот шаг очень прост, если вы сначала снимете блок питания.

Удалите три винта Phillips, крепящих блок питания к корпусу.

Все три винта на привязи в блоке питания.

Для облегчения снятия может быть полезно немного приподнять центральный винт от промежуточной плиты.

На материнской плате в непосредственной близости от блока питания установлены несколько конденсаторов. Постарайтесь не повредить их, так как они деликатные и могут отломаться от платы.

Возьмите блок питания с обеих сторон и поворачивайте его верхний край к себе, пока он не освободит материнскую плату.

Поднимите блок питания из промежуточной плиты.

Для удаления блока питания требуется большое усилие. Возможно, вам придется немного изгибать край переднего корпуса к себе, чтобы получить достаточный зазор для удаления блока питания.

Удалите два винта Phillips, крепящих крышку вентилятора к промежуточной плите.

Винт с плечом должен находиться в нижнем левом углу крышки вентилятора.

Поднимите крышку вентилятора с промежуточной плиты.

Убедитесь, что два винта с головкой Phillips, фиксирующие кабель передачи данных дисплея к плате, удалены.

Используя черную петлю, извлеките разъем кабеля передачи данных дисплея прямо вверх из разъема на плате.

Удалите шесть винтов с головкой Phillips, фиксирующих среднюю панель к передней рамке.

Три более коротких винта крепятся вдоль верхнего края iMac.

Три винта, расположенные вдоль верхней части iMac, часто падают в переднюю рамку при удалении. Рекомендуем использовать магнитную отвертку или наклеить полоску изоленты на кончик отвертки, чтобы предотвратить падение винтов в переднюю рамку.

Используя прикрепленную петлю, слегка поднимите свободный край сборки средней панели из передней рамки.

Пока не убирайте сборку средней панели полностью.

Протяните разъем кабеля инвертора к дисплею через отверстие в средней панели.

Поднимите теперь свободную сборку средней панели из передней рамки.

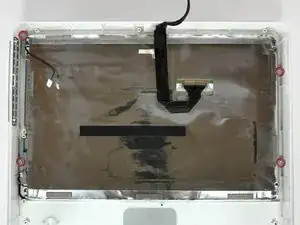

Удалите четыре винта Torx T10, фиксирующие дисплей к передней рамке.

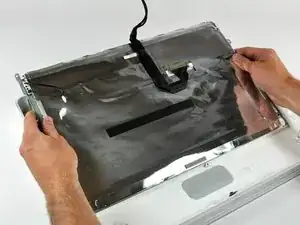

Возьмите дисплей за его внешние края и поднимите его из передней рамки.

При подъеме дисплея из передней рамки не сжимайте часть с LCD-экраном, чтобы избежать повреждения LCD-элемента.
