iMac G4 17 800 MHz EMC 1936 Замена ЖК‑экрана

Это руководство содержит пошаговые указания по доступу к внутренним компонентам дисплея iMac G4.

Шаг 1

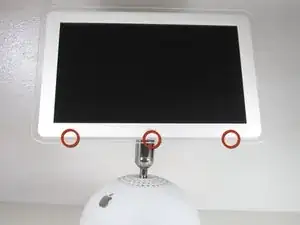

Расположите компьютер так, чтобы все три винта на нижней стороне дисплея были доступны. Это может быть вертикально или лежа лицевой стороной вниз на мягкой поверхности.

Будьте осторожны и не создавайте механического напряжения на металлической руке, соединяющей основание с дисплеем.

Шаг 2

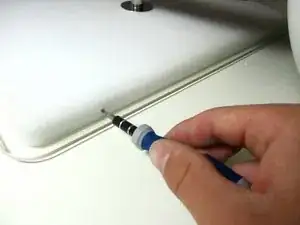

Вывинтите три нижних шестигранных винта 1,5 мм с плотно прилегающей, шестигранной головкой.

Будьте осторожны, чтобы не потерять винты — они выпадут при полном отвинчивании.

Шаг 3

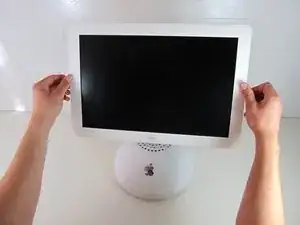

Отделите переднюю панель дисплея от основания, аккуратно, но уверенно приложив усилие вверх. В результате две панели должны разъехаться.

Это может быть сложно и потребовать большего усилия, чем ожидается, но они разойдутся.

Как только почувствуете, что передняя панель начинает подниматься, не разъединяйте секции более чем на несколько сантиметров. Секции соединены несколькими шнурами, которые легко повредить.

Шаг 4

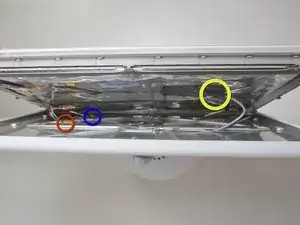

Пока шнуры всё ещё подключены, получите доступ к внутренним компонентам дисплея сверху.

Красный круг указывает на кабель светодиодов.

Синий круг указывает на кабель инвертора.

Жёлтый круг указывает на разъём TMDS.

Шаг 5

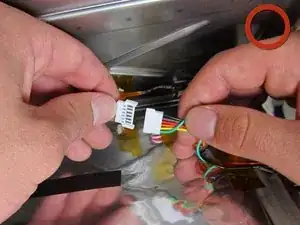

Отключите кабель инвертора, захватив провода по обе стороны от белого разъёма и аккуратно потянув руки в разные стороны.

Возможно, поверх белого разъёма наклеена полоска прозрачной жёлтой ленты. Аккуратно удалите её.

Шаг 6

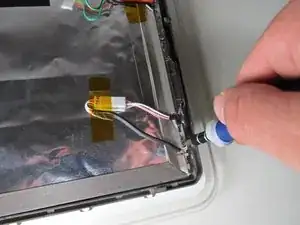

Следующий шнур, который нужно отключить между двумя панелями дисплея, — это кабель инвертора. Он находится под инвертором ближе к нижней части экрана и имеет только два провода, подключающихся к меньшему белому разъёму.

Если жёлтая лента закрывает этот разъём, удалите её.

Как и в предыдущем случае с кабелем инвертора, захватите каждую сторону белого разъёма и аккуратно отключите кабель.

Шаг 7

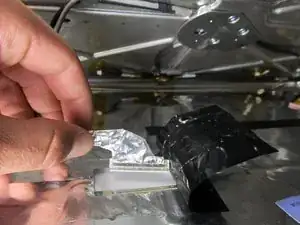

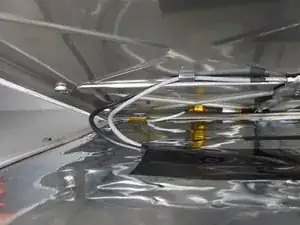

Третий и последний кабель, который нужно отключить — это разъём TMDS. Он расположен под прямоугольной полоской чёрной ленты, из одного края которой выходит серый и чёрный провод.

Отклейте чёрную ленту, начиная с того конца, где провода выступают наружу.

Под чёрной лентой вы увидите, как серый и чёрный провода входят в разъём, похожий на завернутый в алюминиевую фольгу. Захватите этот разъём и аккуратно потяните вниз, в направлении нижней части дисплея.

Шаг 8

Теперь, когда все кабели отключены, можно положить переднюю панель дисплея лицевой стороной вниз на мягкую поверхность.

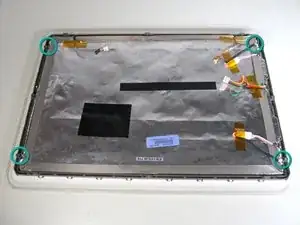

Далее отвинтите четыре винта 5 мм с головкой T-10, расположенные по углам дисплея.

Шаг 9

После удаления четырёх винтов дисплей готов к снятию, и инвертор становится доступен.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
