Замена вентилятора iMac G4 17 800 MHz EMC 1936

Отключите все кабели от компьютера, включая кабель питания. Положите компьютер лицевой стороной вниз, под шейку и основание подложите мягкую ткань под экран.

Ослабьте четыре винта Phillips #0.

Осторожно снимите панель доступа основания.

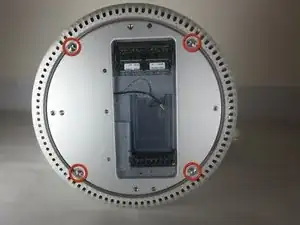

Снимите четыре винта T-15 длиной 25 мм.

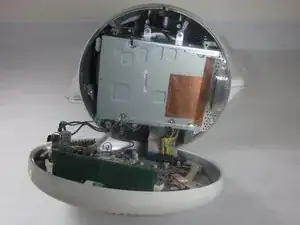

Откройте крышку корпуса.

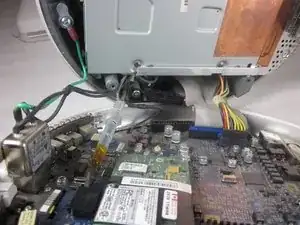

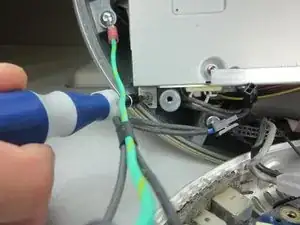

Будьте осторожны с проводами, всё ещё подключенными к плате — не повредите кабели.

Фиксированный разъём между платой и верхним блоком создаёт некоторое сопротивление. Тяните аккуратно, но решительно.

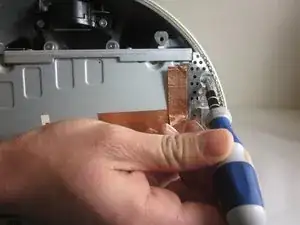

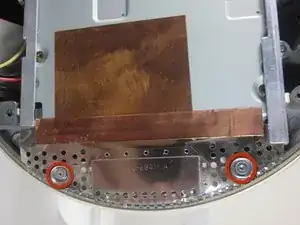

Снимите 2 винта Torx длиной 10 мм с экрана электромагнитного экрана (EMI).

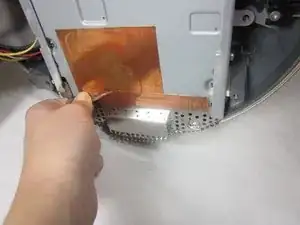

Осторожно снимите экран и медную ленту.

Снимите 4 винта Torx длиной 10 мм, прикреплённые к держателю накопителя.

Держатель накопителя включает оптический привод и жёсткий диск.

Возьмите держатель обеими руками за боковые стороны.

Снимите держатель, подняв вверх и вытянув наружу.

Тяните аккуратно, но решительно. Держатель установлен плотно.

Переверните вынутый держатель вправо и отсоедините силовые кабели.

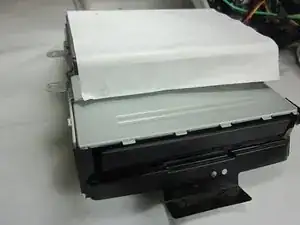

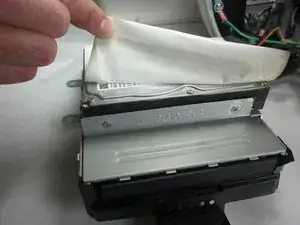

Отклейте белую бумагу, обнажив винты, соединяющие жёсткий диск с держателем.

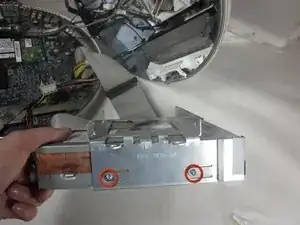

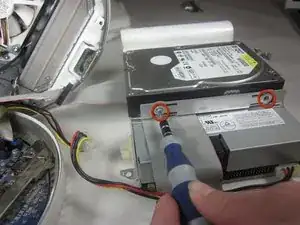

Снимите 4 винта T-10 длиной 5 мм, соединяющие жёсткий диск с рамой. (По 2 винта с каждой стороны)

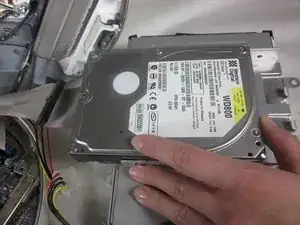

Выдвиньте жёсткий диск из рамы и оптического привода.

Перед сборкой снова проверьте, что на новом жёстком диске установлена та же конфигурация перемычек, что и на старом. Это гарантирует, что протокол IDE «master–slave» не нарушится. В некоторых системах это не требуется, но если после сборки возникают проблемы с загрузкой или работой дисковода, причиной может быть неправильная конфигурация перемычек.

Снимите четыре винта T-10 длиной 6 мм по бокам привода.

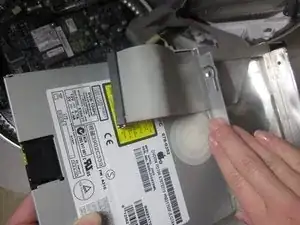

Выдвиньте оптический привод из держателя.

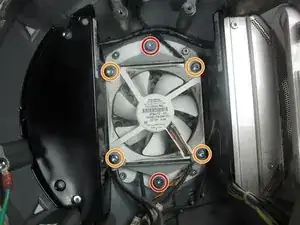

Выверните два винта T-15, которые крепят крепления вентилятора к шасси.

Снимите четыре винта T-20, которые крепят кронштейны к самому вентилятору.

Теперь вы можете извлечь вентилятор из компьютера. Возможно наличие клейкого уплотнения, удерживающего вентилятор на шасси, поэтому может потребоваться приложить некоторую силу.
