Замена платы логики iMac G4 17 800 MHz EMC 1936
Снятие узла платы логики для замены на новый.
Шаг 1
Отключите все кабели от компьютера, включая сетевой кабель. Положите компьютер экраном вниз, подложив под шею и основание мягкую ткань под экран.
Шаг 2
Ослабьте четыре винта Phillips #0.
Шаг 3
Осторожно снимите крышку доступа основания.
Шаг 4
Снимите четыре винта T-15 длиной 25 мм.
Шаг 5
Откройте монтажную панель корпуса.
Будьте осторожны с проводами, которые всё ещё подключены к плате логики, чтобы не повредить кабели.
Фиксированный разъём между платой логики и верхним узлом создаёт некоторое сопротивление. Тяните аккуратно, но уверенно.
Шаг 6
Осторожно снимите кабели, отмеченные красным.
Шаг 7
Снимите три металлических винта T-15 длиной 10 мм.
Снимите один нейлоновый винт T-15 длиной 10 мм.
Шаг 8

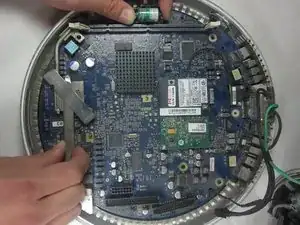

Указательными пальцами и большими пальцами крепко захватите держатель батареи одной рукой, а металлическую планку — другой. Аккуратно приподнимите и потяните плату логики, чтобы освободить её.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
