iMac G5 17" Модель A1058 Пинвывод инвертора 6 пинов

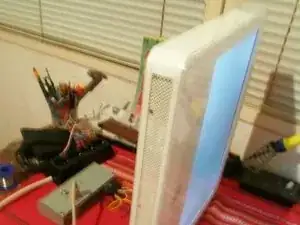

Как подключить инвертор с 6 пинами (пин-ввод указан) напрямую к БП и получить подсветку без материнской платы

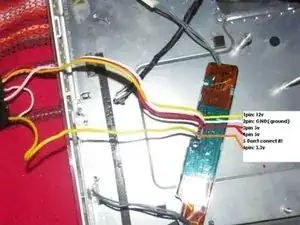

Это пинвывод инвертора G5 17" A1058 с 6 пинами. Я снял его сам с платы с помощью мультиметра и даташитов ИС.
12V — это основной источник
GND — земля
5V питает операционный усилитель на схеме, который задает уровень подсветки. Он не может быть ниже 5V, поэтому фактически не регулирует яркость света.
5V вторая линия дает сигнал Enable инвертору
Не подключать. Он идет на затвор двух MOS-транзисторов K72 SMD и защищен диодом сразу после пина. Он должен включать эти транзисторы, но когда я подаю питание, подсветка отключается и не включается снова, когда я убираю питание (я пробовал 5V). Исправил это сбросом БП.
3.3V снова идет на набор MOS-транзисторов. Их затворы должны быть способны принимать до 5-10 вольт. Но я решил поступить осторожно. Это делает подсветку ярче (это диммер света). Без него подсветка работает, но не так ярко, как должна.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
