Замена верхней части корпуса MacBook Air 13” Retina Display Late 2018

Перед началом процедуры отключите функцию Auto Boot на Вашем Mac. Auto Boot включает Mac при открытии крышки и может быть случайно активирована в процессе разборки. Используйте это руководство, чтобы отключить Auto Boot.

Если на вашем MacBook установлена Big Sur версии 11.1 или новее, отключение Auto Boot может не сработать. В этом случае можно продолжать, но постарайтесь как можно раньше отключить аккумулятор, оказавшись внутри корпуса.

Полностью выключите и отключите от питания MacBook Air перед началом. Закройте дисплей и переверните ноутбук вверх дном.

Используйте отвертку P5 для выкручивания следующих винтов:

Два винта 7,9 мм

Два винта 7,1 мм

Шесть винтов 2,6 мм

Просуньте пальцы между дисплеем и нижней частью корпуса и потяните вверх, чтобы отщёлкнуть нижнюю панель корпуса Air.

Снимите нижнюю панель корпуса.

После сборки MacBook может не включаться до тех пор, пока не будет подключён к источнику питания (подойдёт слабое зарядное устройство от телефона). Чтобы проверить ремонт, подключите зарядное устройство, подождите две минуты, пока MacBook включится, и проверьте работу устройства.

Отогните ленту, закрывающую разъём аккумулятора, достаточно чтобы обнажить сам разъём под ней.

Используйте лопатку, чтобы сдвинуть разъём аккумулятора параллельно плате и вывести его из гнезда на плате.

Используйте пинцет, чтобы приподнять чёрную тяговую вкладку адгезива внизу правого динамика настолько, чтобы можно было ухватиться за неё пальцами.

Схватите вкладку адгезивной ленты и медленно, аккуратно вытяните ленту из‑под динамика.

Держите угол вытягиваемой ленты как можно более параллельным корпусу. Старайтесь не тянуть её по внутренней поверхности корпуса.

Если лента порвётся, оставьте её и переходите к следующему шагу.

Просуньте кончик лопатки под кабель правого динамика и поднимите прямо вверх, чтобы отсоединить динамик.

Используйте пинцет, чтобы приподнять адгезивную вкладку в верхней части правого динамика настолько, чтобы можно было схватить её пальцами.

Схватите вкладку адгезивной ленты и медленно, аккуратно вытяните ленту из‑под динамика.

Держите угол вытягиваемой ленты как можно более параллельным корпусу. Старайтесь не тянуть её по внутренней поверхности корпуса.

Если лента порвётся, либо если первая лента уже порвалась, используйте нагревающий iOpener или тепловую пушку, чтобы помочь удалить клей:

Нагрейте динамик, чтобы размягчить клей под ним.

Осторожно просуньте лопатку или монтажную лопатку под динамик, чтобы отделить клей.

Поднимите правый динамик прямо вверх и извлеките его.

Используйте пинцет, чтобы приподнять чёрную тяговую вкладку адгезива внизу левого динамика настолько, чтобы можно было ухватиться за неё пальцами.

Схватите вкладку адгезивной ленты и медленно, аккуратно вытяните ленту из‑под динамика.

Держите угол вытягиваемой ленты как можно более параллельным корпусу. Старайтесь не тянуть её по внутренней поверхности корпуса.

Если лента порвётся, оставьте её и переходите к следующему шагу.

Просуньте кончик лопатки под кабель левого динамика и поднимите прямо вверх, чтобы отсоединить динамик.

После отключения разъёма просуньте плоскую часть лопатки под кабель, чтобы отделить клей, фиксирующий кабель к плате.

Используйте пинцет, чтобы приподнять клеевой язычок в верхней части левого динамика настолько, чтобы Вы могли схватить его пальцами.

Возьмите за клеевой язычок и медленно и аккуратно вытяните клеевую ленту из-под динамика.

Держите ленту как можно более параллельно корпусу ноутбука. Старайтесь не тянуть её по внутренней поверхности корпуса.

Если клеевая лента порвалась, или если первая клеевая лента порвалась, используйте нагретый iOpener или тепловую пушку, чтобы помочь снять клей:

Нанесите тепло на динамик, чтобы смягчить клей под ним.

Аккуратно подведите лопаточку или медиатор под динамик, чтобы отделить клей.

Поднимите левый динамик прямо вверх от корпуса и извлеките его.

Подденьте наконечником лопаточки кабель динамика и поднимите прямо вверх, чтобы отсоединить динамик.

Используйте отвертку Torx T3, чтобы выкрутить три винта 1,4 мм, закрепляющие скобу кабеля звуковой платы.

Снимите скобу кабеля.

Используйте плоский конец лопаточки, чтобы поддеть разъем звуковой платы и подать его прямо вверх, отключив разъем.

Используйте плоский конец лопаточки, чтобы поддеть разъем датчика Touch ID и подать его прямо вверх, отключив разъем.

Удалите следующие винты:

Два винта 4,3 мм, Torx T5

Один винт 2,4 мм, Torx T3

Подведите плоский конец лопаточки под кабель датчика Touch ID, чтобы разрезать клей, прикрепляющий его к звуковой плате.

Снимите звуковую плату.

Отклейте чёрную ленту, закрывающую разъём кабеля вентилятора.

Используйте наконечник лопаточки, чтобы поднять фиксирующую шторку ZIF-разъёма кабеля вентилятора.

Выдвиньте кабель вентилятора из ZIF-разъёма.

Вставьте медиатор под кабель звуковой платы, чтобы разрезать клей, прикрепляющий его к вентилятору.

Используйте отвертку Torx T5, чтобы выкрутить три винта 2,7 мм, крепящие вентилятор.

Поднимите вентилятор из корпуса и извлеките его.

Используйте отвертку Torx T3, чтобы выкрутить два винта 1,4 мм, закрепляющие скобу кабеля антенны.

Снимите скобу кабеля антенны.

Подведите кончик лопаточки под один из кабелей антенны близко к разъёму.

Поднимите прямо вверх, чтобы отключить кабель.

Повторите для второго кабеля антенны.

Используйте отвертку Torx T3, чтобы выкрутить два винта 1,5 мм, закрепляющие скобу разъёма кабеля дисплея.

Снимите скобу разъёма кабеля дисплея.

Используйте плоский конец лопаточки, чтобы поддеть разъём кабеля дисплея и приподнять его.

Используйте отвертку Torx T5, чтобы выкрутить следующие винты:

Четыре винта 7,4 мм

Два винта 4,5 мм

Поднимите антенную штангу прямо вверх и выньте из корпуса. Следите, чтобы штанга не зацепилась за кабели или разъёмы.

Вы можете почувствовать сопротивление от защёлок в середине антенны, удерживающих её в корпусе. Можно приложить усилие, не повредив ничего, если тянуть строго вверх, перпендикулярно корпусу.

Снимите антенную штангу.

Используйте отвертку Torx T9, чтобы выкрутить шесть винтов 4,9 мм, закрепляющих петли дисплея к верхней крышке.

Не переворачивая MacBook — экраном вниз, аккуратно приподнимите верхнюю крышку, чтобы открыть MacBook как можно шире.

Поднимите MacBook и осторожно разверните дисплей до угла 90 градусов относительно верхней части корпуса.

Петли не должны смещаться относительно дисплея и должны слегка выходить из корпуса при повороте.

Держая дисплей под углом 90 градусов к корпусу, опустите его прямо вниз, удерживая корпус неподвижно, чтобы петли выскользнули из нижней части корпуса.

В качестве альтернативы можно положить клавиатуру лицевой стороной вниз на край твердой нескользкой поверхности и аккуратно поднимать петли экрана из их разъемов по одной.

Используйте отвертку T3 Torx, чтобы выкрутить шесть винтов 1,6 мм, фиксирующих датчик Touch ID и его крепление.

Снимите кронштейн датчика Touch ID.

Переверните MacBook в нормальное положение и откройте дисплей.

Поднимите датчик Touch ID из его углубления и извлеките его.

Используйте отвертку T3 Torx, чтобы выкрутить два винта 1,4 мм, фиксирующих кронштейн разъема USB-C.

Снимите кронштейн разъема USB-C.

Плоским концом лопатки подденьте разъем кабеля USB-C и выведите его из гнезда на плате.

Используйте отвертку T4 Torx, чтобы выкрутить два винта 2,9 мм, фиксирующих плату USB-C.

Снимите плату USB-C.

Используйте отвертку T3 Torx, чтобы выкрутить два винта 1,4 мм, фиксирующих кронштейн разъема трекпада.

Снимите кронштейн разъема трекпада.

Плоским концом лопатки подденьте разъем кабеля трекпада и выведите его из гнезда.

Используйте лопатку, чтобы поднять маленькую фиксирующую планку на ZIF-разъеме кабеля платы звука.

Выведите кабель платы звука из ZIF-разъема.

Используйте отвертку T5 Torx, чтобы выкрутить следующие винты:

Один винт 5,5 мм

Три винта 2,6 мм

Два винта 1,9 мм

Снимите плату логики.

Осторожно подведите медиатор под кабель трекпада в направлении разъема клавиатуры, чтобы отделить клей, закрепляющий его на верхней части корпуса.

Если трудно отделить клей, слегка нагрейте его с помощью iOpener или фена, чтобы размягчить клей.

Плоским концом лопатки поднимите маленькую фиксирующую планку на ZIF-разъеме клавиатуры.

Кабель трекпада соединяет плату логики как с клавиатурой, так и с трекпадом.

Выведите кабель клавиатуры прямо из его разъема.

Осторожно подведите медиатор под кабель трекпада, чтобы отделить клей, фиксирующий его к батарее.

Если трудно отделить клей, слегка нагрейте его с помощью iOpener или фена. Будьте осторожны, чтобы не перегреть батарею.

Используйте отвертку T5 Torx, чтобы выкрутить следующие винты, фиксирующие трекпад:

Один винт 3,2 мм

Восемь винтов 3,1 мм

Держа ноутбук по-прежнему лицевой стороной вниз, аккуратно раскройте его. Трекпад останется лежать на дисплее.

Снимите трекпад с MacBook. Следите, чтобы не поцарапать дисплей.

Плоским концом лопатки поднимите маленькую фиксирующую планку на ZIF-разъеме трекпада.

Выведите кабель трекпада прямо из ZIF-разъема.

Используйте отвертку T3 Torx, чтобы выкрутить четыре винта 2,5 мм, фиксирующих батарею.

Используйте пинцет, чтобы поднять черную тяговую полоску клея на боковой стороне батареи настолько, чтобы можно было захватить её пальцами.

Возьмите за тяговую полоску клея и медленно, осторожно потяните клей, извлекая полоску из-под батареи.

Держите угол тяговой полоски максимально параллельно ноутбуку. Старайтесь не тянуть её по внутренней поверхности корпуса.

Если полоска клея порвётся, оставьте её и переходите к следующему шагу.

Повторите предыдущий шаг, чтобы снять следующие две клейкие полоски на той же стороне батареи.

Если какие‑либо клейкие полоски порвутся, оставьте их и переходите к следующему шагу.

Повторите предыдущие два шага, чтобы снять три клейкие полоски на другой стороне батареи.

Если какие‑либо клейкие полоски порвались, вы можете использовать изопропиловый спирт высокой концентрации (>90%), чтобы помочь удалить их:

Аккуратно капните изопропиловый спирт вдоль любой из кромок батареи, в выемке верхней крышки, там, где находились вытяжные язычки клея.

Нанесение слишком большого количества спирта или нанесение за пределами выемок в корпусе, где находится клей, может повредить другие компоненты.

Дайте спирту впитаться в клей в течение одной–двух минут.

Используйте пластиковые лопатки для вскрытия, чтобы аккуратно оторвать батарею от верхней крышки.

Снимите батарею.

Калибруйте только что установленную батарею: зарядите её до 100% и продолжайте зарядку как минимум ещё 2 часа. Отключите питание и используйте устройство в обычном режиме, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук без прерываний до 100%.

Если после установки новой батареи вы заметили необычное поведение или проблемы, возможно, потребуется сбросить контроллер управления питанием (SMC) вашего MacBook.

Подденьте пластиковую лопатку под микрофон, находящийся дальше от края корпуса, чтобы разрезать клей, фиксирующий его к верхней крышке.

Сборка микрофона всё ещё подключена к корпусу. Не пытайтесь снимать сборку микрофона или поднимать кабель.

Если клей не поддаётся, не применяйте силу к лопатке. Нагрейте сборку микрофона с помощью iOpener или фена, чтобы смягчить клей.

Используйте острие лопатки, чтобы поднять маленькую фиксирующую крышку на ZIF‑разъёме микрофона.

Вытащите кабель микрофона прямо из ZIF‑разъёма.

Подденьте пластиковую лопатку под оставшуюся часть кабеля сборки микрофона, чтобы отделить её от клея, прикрепившего её к верхней крышке.

Используйте острие лопатки, чтобы аккуратно выпрессовать один из микрофонов из его выемки в верхней крышке.

Если клей упёрся, может потребоваться нагреть микрофон или корпус.

Используйте острие лопатки, чтобы аккуратно выпрессовать другой микрофон из его выемки в верхней крышке.

Если клей упёрся, может потребоваться нагреть микрофон или корпус.

Снимите сборку микрофона.

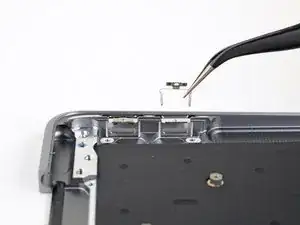

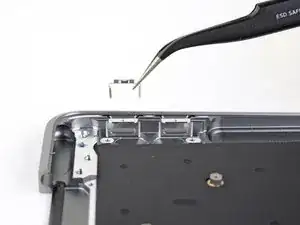

Подденьте крепления портов USB‑C из их выемок в верхней крышке и снимите их.

Сравните вашу новую верхнюю крышку с предыдущей и перенесите все оставшиеся детали.
