Замена платы логики Mac mini Late 2014

Нижняя крышка зажата на трех стойках с винтами.

Поддевайте рядом со стойками, но не прямо на них.

Используйте пластиковый монтажный инструмент, чтобы приподнять нижнюю крышку Mac mini.

Поднимите и снимите нижнюю крышку.

Удалите следующие винты TR6 с антеннной пластины:

Три винта 4,1 мм

Три винта 1,9 мм

Не снимайте антенную пластину полностью; она по-прежнему подключена к Mac mini антенным кабелем.

С лицевой стороны с портами ввода-вывода поверните антенную пластину вправо, чтобы получить доступ к разъему антенного кабеля.

Снимите один винт T6 3,4 мм и шайбу, крепящие антенный кабель.

Будьте осторожны, чтобы не потерять шайбу при снятии винта.

Используйте острый конец лопатки, чтобы приподнять антенный разъем строго вверх и отсоединить его от гнезда на модуле Wi‑Fi.

Осторожно вытяните антенный кабель из зазора между блоком питания и корпусом.

Снимите антенную пластину с Mac mini.

Снимите два винта T6 12 мм, крепящие вентилятор.

Ослабьте удерживаемый винт T6 27 мм — он будет удален вместе с узлом вентилятора.

Разъем вентилятора зажат под краем вентилятора и не может быть отключен, пока вентилятор не будет сдвинут.

Не пытайтесь полностью снять вентилятор.

Поднимите вентилятор строго вверх, чтобы освободить удерживаемый винт из отверстия в плате логики.

Отодвиньте вентилятор от SSD, пока не получите свободный доступ к разъему вентилятора.

Используйте острый конец лопатки, чтобы приподнять разъем вентилятора строго вверх и вынуть его из гнезда на плате логики.

Снимите вентилятор с Mac mini.

Снимите винт T6 2,6 мм, фиксирующий скобу разъема SATA.

Снимите скобу разъема SATA.

Используйте плоский конец лопатки, чтобы приподнять разъем SATA вверх и вынуть его из гнезда на плате логики.

Используйте наконечник лопатки, чтобы отсоединить разъем кабеля датчика ИК, поддев его строго вверх из гнезда.

Следующие три шага применимы только к Mac mini, оснащенным PCIe SSD. Пропустите следующие три шага, если в вашем Mac mini только жесткий диск.

Снимите два винта T6 2,6 мм, фиксирующие скобу кабеля PCIe SSD.

Снимите скобу кабеля PCIe SSD.

Приподнимите разъем PCIe SSD и выньте его из гнезда.

Снимите единственный винт T6 16 мм, крепящий плату логики.

Для извлечения платы логики два цилиндрических стержня инструмента для извлечения платы логики Mac mini должны быть вставлены в отверстия, выделенные красным. Вставка инструментов в любые отверстия платы логики, отличные от выделенных красным, может уничтожить плату логики.

Вставьте инструмент для извлечения платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что стержни контактируют с корпусом под платой логики, прежде чем продолжать.

Аккуратно потяните инструмент в направлении платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна немного выдвинуться из внешнего корпуса.

Прекратите поддевание, когда инструмент для снятия соприкоснётся с отверстием в задней панели корпуса.

Удалите инструмент для снятия платы логики Mac mini.

Вытяните разъём кабеля питания постоянного тока прямо из его гнезда на плате логики.

Осторожно выдвиньте сборку платы логики из Mac mini, следя за тем, чтобы кабели не застряли.

Удалите следующие винты, крепящие радиатор к плате логики:

Четыре винта T8 Torx длиной 8,6 мм

Один винт T6 Torx длиной 2,9 мм

Будьте осторожны, чтобы не потерять пружины под каждым из винтов T8 радиатора — они могут слететь с винтов при их удалении.

При сборке затягивайте эти винты равномерно, чтобы радиатор плотно прилегал к процессору.

Снимите радиатор с платы логики.

Если радиатор кажется приклеенным к плате логики после снятия всех винтов, полезно использовать лопатку, чтобы аккуратно разъединить эти компоненты.

Не собирайте Mac mini без нанесения нового слоя термопасти. У нас есть руководство по термопасте, которое покажет, как это сделать.

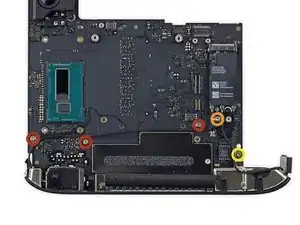

Удалите следующие винты T6 Torx, крепящие антенные кабели портов ввода/вывода:

Три винта 2,8 мм с шайбами

Один винт 3,4 мм

Один винт 2,7 мм

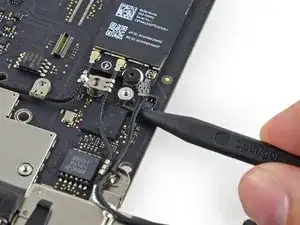

Используйте острый конец лопатки, чтобы поднять разъём кабеля кнопки питания прямо вверх из его гнезда на плате логики.

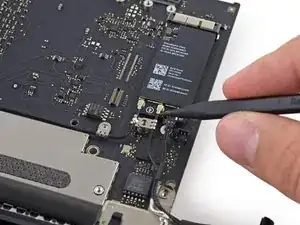

Используйте острый конец лопатки, чтобы поднять антенные разъёмы с их гнёзд на карте AirPort.

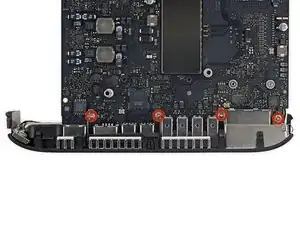

Удалите четыре винта T6 Torx длиной 2,7 мм, удерживающие рамку портов ввода/вывода на плате логики.

Снимите поролоновую подкладку между рамкой портов ввода/вывода и USB-портами.

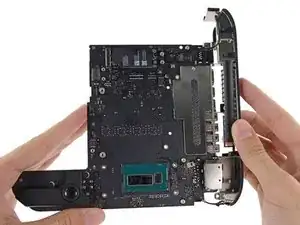

Снимите рамку портов ввода/вывода с платы логики, следя за тем, чтобы кабели не застряли.

Старайтесь не прикасаться к маленьким стальным защёлкам на плате логики и рамке портов ввода/вывода — масла с пальцев могут вызвать помехи. Перед установкой сборки платы логики очистите металлические защёлки от перенесённых масел.

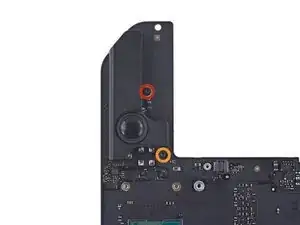

Удалите следующие винты T6 Torx, крепящие динамик к плате логики:

Один винт 3,6 мм

Один крупноголовый винт 3,6 мм

Не пытайтесь полностью удалить динамик, он всё ещё прикреплён к плате логики.

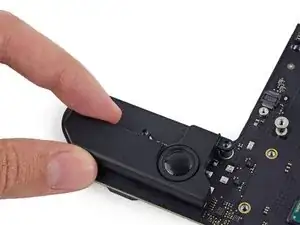

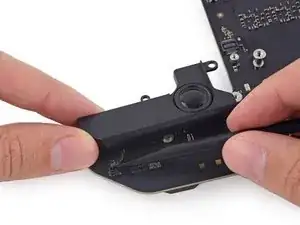

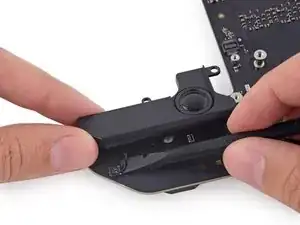

Осторожно отодвиньте динамик в сторону, чтобы получить доступ к его разъёму.

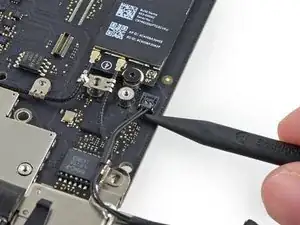

Используйте плоский конец лопатки, чтобы аккуратно приподнять разъём динамика и вынуть его из гнезда на плате логики.

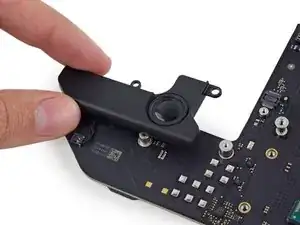

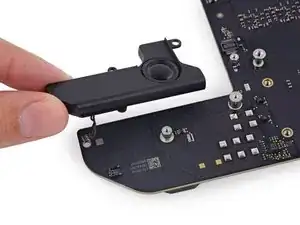

Снимите динамик с платы логики.

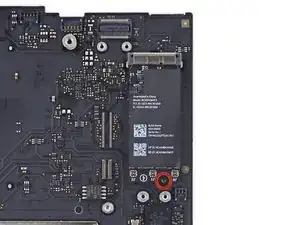

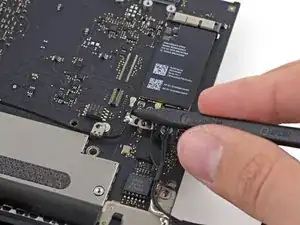

Удалите винт T5 длиной 2,7 мм, фиксирующий карту AirPort.

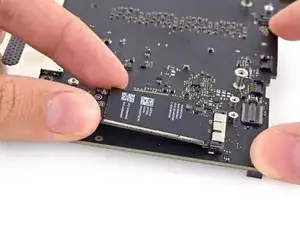

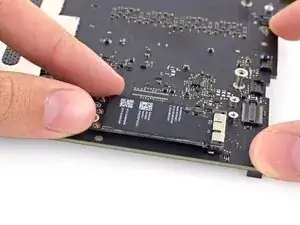

Поднимите свободный конец карты AirPort, чтобы схватить её за края.

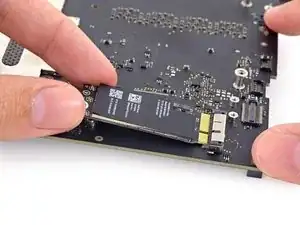

Вытяните карту AirPort прямо из её гнезда на плате логики и извлеките её из Mac Mini.
