Замена вентилятора iBook G3 12"

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Ваш ноутбук должен выглядеть примерно так.

Используйте булавку (или любой удобный инструмент), чтобы снять три резиновые ножки с нижней крышки.

Удалите три открывшихся винта Phillips длиной 5,2 мм.

С помощью лопатки или небольшой плоской отвертки подденьте три металлических кольца, в которых располагались резиновые буферы.

Отверните один шестигранный винт 10 мм и два шестигранных винта 20 мм с помощью 2 мм шестигранника. В качестве альтернативы подойдёт ключ Torx T8.

Удалите два винта Phillips длиной 4,2 мм по обе стороны от контактов батареи.

Глубоко вдохните. Предстоящие шаги могут быть сложными, но нижняя крышка действительно снимется.

Нажмите на тонкие кромки нижней крышки вокруг отсека батареи, прогнув их за защёлки, затем приподнимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть паз, фиксирующий нижнюю крышку. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить её от удерживающих защёлок.

Проведите лопаткой вдоль стыка между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Поднимайте нижнюю крышку и при необходимости продолжайте использовать лопатку до тех пор, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой по переднему правому углу. На стороне с портами есть две защёлки: одна ближе к переднему углу и одна у порта аудиовыхода.

Когда передняя часть и стороны нижней крышки освободятся, поверните компьютер задней стороной к себе и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут из зацепления (полезно слегка покачивать крышку вверх-вниз).

Снимите маленькие жирные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.

Ваш ноутбук должен выглядеть примерно так.

Снимите пять винтов Phillips длиной 5,8 мм с нижнего экрана (щитка).

Оторвите жёлтую ленту и фольгированное экранирование, выделенные на изображении.

Поднимите и снимите нижний экран.

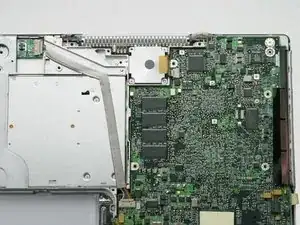

Ваш ноутбук должен выглядеть примерно так.

Удалите единственный винт Phillips слева от вентилятора (возможно, там два винта).

Поднимите вентилятор из его посадочного места и отключите его от материнской платы.
