Замена платы питания (DC-In) iBook G3 12"

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Подденьте и выньте батарею из компьютера.

Потяните защёлки клавиатуры на себя и приподнимите клавиатуру, пока она не отщелкнется.

Если клавиатура не освобождается, используйте небольшую плоскую отвертку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и повторите попытку.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область тачпада.

Если в компьютере не установлена сетевая карта Airport, пропустите следующие два шага.

Подвиньте зажим провода в направлении к карте Airport и поднимите его, чтобы освободить от экрана ОЗУ.

Возьмите прозрачную пластиковую петлю на карте Airport и потяните вправо.

Держите карту Airport одной рукой и другой рукой отсоедините антенный кабель.

Удалите два винта Phillips длиной 2,5 мм, фиксирующие экран ОЗУ.

Схватите металлическую скобу сверху экрана ОЗУ и потяните вверх, чтобы снять экран.

Поднимите кабель клавиатуры с материнской платы, удерживая кабель как можно ближе к разъему.

Ваш ноутбук должен примерно выглядеть так.

Используйте булавку (или любой другой предмет) чтобы снять три резиновые ножки с нижней крышки.

Удалите три вновь обнаруженных винта Phillips длиной 5,2 мм.

Используйте лопатку или небольшую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые демпферы.

Удалите один винт 10 мм и два винта 20 мм с шестигранной головкой, используя 2 мм шестигранник. В качестве альтернативы подойдёт ключ Torx T8.

Удалите два винта Phillips длиной 4,2 мм по обе стороны от контактов батареи.

Глубоко вдохните. Впереди непростой этап, но нижняя крышка действительно снимается.

Поддавите тонкие кромки нижней крышки вокруг отсека батареи, согните их через защёлки и затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть защёлка, фиксирующая нижнюю крышку. Используйте небольшую плоскую отвертку, чтобы поднять нижнюю кромку этой защёлки и потяните нижнюю крышку вверх, чтобы освободить её из удерживающих защёлок.

Проведите лопаткой вдоль шва между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки нижней крышки. Поднимите нижнюю крышку и при необходимости продолжайте использовать лопатку, пока не услышите три отчетливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна у переднего угла и одна возле выхода звука.

Как только передняя и боковые части нижней крышки освобождены, поверните компьютер задней частью к себе и потяните нижнюю крышку вверх и на себя, пока задние защёлки не освободятся (можно слегка покачивать крышку вверх-вниз).

Снимите маленькие смазанные пружины с белыми пластиковыми крышками по обе стороны контактов батареи.

Ваш ноутбук должен примерно выглядеть так.

Удалите пять винтов Phillips длиной 5,8 мм с нижнего экрана.

Отогните жёлтую ленту и фольгированную защиту, выделенные на изображении.

Снимите нижний экран.

Удалите следующие 4 винта на нижней стороне компьютера:

Два винта Phillips 3 мм с левой стороны компьютера.

Один винт Phillips 4,5 мм рядом с механизмом защёлки (в 800 МГц iBook этот винт может отсутствовать).

Один винт Phillips 14,2 мм возле переднего правого угла.

Используйте выпрямлённую скрепку, чтобы открыть лоток оптического привода.

Выдвиньте оптический привод настолько, чтобы получить доступ и выкрутить винт с крестообразным шлицем рядом с отсеком аккумулятора.

Выдвиньте оптический привод ещё немного, чтобы получить доступ и выкрутить второй винт с крестообразным шлицем рядом с разъёмом питания.

Переверните компьютер и откройте его.

Используйте пинцет (или магнит от холодильника), чтобы снять магнит, закрывающий винт с крестообразным шлицем в средней части компьютера.

Удалите следующие 4 винта по краям области клавиатуры.

Один винт Phillips 4,5 мм под местом, где был магнит.

Три винта Phillips 6 мм в пластиковых углублениях.

Отлейте фольгированную ленту, закрывающую кабель динамика рядом с портами.

Это схема зажима разъёма шлейфа трекпада, который вы отключите на следующем шаге.

1) Захватите защёлку зажимного барьера по обеим сторонам ногтями и слегка потяните вверх (примерно 1/16" или 2 мм).

2) После освобождения защёлки выньте шлейф из разъёма.

Ослабьте разъём трекпада, слегка приподняв верхнюю часть, чтобы освободить шлейф трекпада.

Вытяните оранжевый шлейф трекпада из разъёма.

Прежде чем радостно снимать верхнюю панель, вам нужно отключить оба кабеля питания — синий и белый, а также кабель динамиков — красный и чёрный, как описано в следующих шагах.

Поднимите верхнюю панель с левой стороны и другой рукой вытащите правую сторону, чтобы освободить разъём питания.

Возможно, к верхней панели прикреплена тонкая металлическая планка двумя винтами по обе стороны от оптического привода. Эта планка придаёт жёсткость вокруг оптического привода; не забудьте её при сборке.

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на плате. Прямое тянущее усилие за кабель может либо отделить кабель от его разъёма, либо оторвать гнездо от платы.

Поднимите верхнюю панель настолько, чтобы отсоединить синий и белый кабели питания от платы. С помощью ногтей или стоматологического крючка аккуратно подденьте разъём, чтобы вынуть его из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю панель и отключите красно-чёрный кабель динамиков от платы. Как и ранее, убедитесь, что вы тянете только за разъём, а не за гнездо.

Здесь находится магнит, позволяющий компьютеру обнаруживать закрытие крышки. Если магнита нет, компьютер не будет автоматически переходить в спящий режим. Убедитесь, что магнит находится в указанной позиции.

Ваш ноутбук должен примерно выглядеть так.

Удалите следующие 14 винтов (в некоторых моделях некоторые винты могут отсутствовать):

Один винт Phillips 2,5 мм.

Шесть винтов Phillips 3,5 мм.

Один винт Phillips 4,5 мм рядом со светом сна с тонким стержнем.

Два винта Phillips 4,5 мм с большими стержнями.

Четыре винта Phillips 5 мм.

Если винт вставлен в левое отверстие, винт 14,2 мм из шага 24 не может быть вставлен для фиксации верхней панели.

Отлейте три полоски жёлтой ленты в левом нижнем углу.

Отлейте одну полоску фольгированной ленты в верхнем левом углу и ещё одну возле места подключения трекпада к плате.

Поднимите верхний экран с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

Если вы уже сняли жесткий диск или дисплей на предыдущем шаге, ваш iBook может немного отличаться от изображения.

На нижней стороне компьютера отключите кабель питания постоянного тока от платы.

Переверните компьютер и откройте дисплей.

Откройте оптический привод, используя выпрямленную скрепку (если он ещё не открыт).

Отклейте жёлтую ленту от оптического привода.

Этот шаг может отличаться в некоторых моделях iBook. Если показанные винты отсутствуют на вашем iBook, возможно, потребуется перевернуть компьютер и удалить два винта, крепящих нижнюю часть оптического привода к металлическому каркасу.

Удалите два винта Phillips, закрепляющие оптический привод на металлическом каркасе.

Отлейте оранжевый шлейф, чтобы обнажить один винт Phillips. Удалите этот винт, чтобы освободить оптический привод от металлического каркаса.

Поднимите оптический привод за край, ближайший к экрану, следя за тем, чтобы металлическая скоба в верхнем левом углу не зацепилась за кабели Airport или инвертора.

Удалите два винта Phillips 2,5 мм, крепящие большой оранжевый шлейф и тонкую металлическую скобу к приводу.

Отключите ленточный кабель от оптического привода.

Если в оптическом приводе застрял диск или любой другой предмет, у нас есть руководство по ремонту оптического привода.

Ваш ноутбук должен выглядеть примерно так.

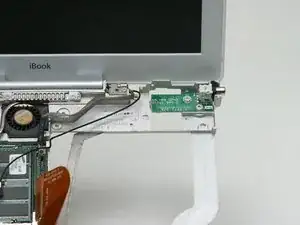

Удалите один винт Phillips 5,5 мм, закрепляющий плату питания (DC-In) на металлическом каркасе.

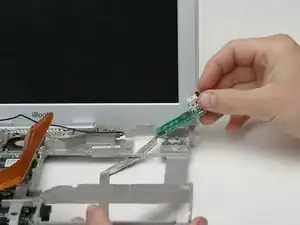

Отделите кабель питания (DC-In) от нижней части металлического каркаса и протяните его через расположенное поблизости отверстие.
