Замена логической платы iBook G3 12"

Используйте монету, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Потяните за язычки фиксаторов клавиатуры на себя и поднимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не освобождается, используйте маленькую крестовую отвёртку с плоской насадкой, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении, затем попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере не установлена карта AirPort, пропустите следующие два шага.

Сдвиньте металлическую защёлку провода в направлении карты AirPort и потяните её вверх, чтобы освободить от экрана оперативной памяти.

Схватитесь за прозрачный пластиковый язычок карты AirPort и потяните вправо.

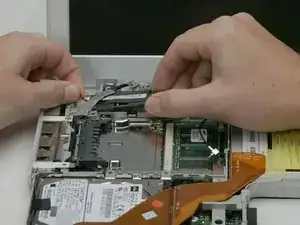

Держите карту AirPort в одной руке и другой рукой снимите антенный кабель.

Снимите два винта Phillips 2,5 мм, которые крепят экран оперативной памяти.

Возьмите металлическую скобу сверху экрана оперативной памяти и потяните вверх, чтобы снять экран.

Поднимите кабель клавиатуры с логической платы, удерживая кабель как можно ближе к разъёму.

Ваш ноутбук должен примерно выглядеть так.

Используйте булавку (или любой другой предмет) для снятия трёх резиновых ножек с нижней крышки.

Снимите три вновь обнаруженных винта Phillips 5,2 мм.

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Снимите один шестигранный винт 10 мм и два шестигранных винта 20 мм при помощи шестигранника 2 мм. Альтернативно подойдёт ключ T8 Torx.

Снимите два винта Phillips 4,2 мм по обе стороны контактов аккумулятора.

Глубоко вдохните. Вас ждут трудные моменты, но мы уверяем, что нижняя крышка снимается.

Сожмите тонкие кромки нижней крышки вокруг отсека аккумулятора, согнув их мимо защёлок, затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека аккумулятора есть паз, который фиксирует нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить паз от удерживающих защёлок.

Проведите лопаткой вдоль шва между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Потяните нижнюю крышку вверх и по мере необходимости продолжайте использовать лопатку, пока не услышите три характерных щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами находятся две защёлки: одна ближе к переднему углу и одна рядом с выходом звука.

Когда передняя часть и стороны нижней крышки освободятся, поверните компьютер так, чтобы задняя часть была к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут (может помочь покачивание крышки вверх и вниз).

Снимите маленькие смазанные пружины с белыми пластиковыми крышками по обе стороны контактов аккумулятора.

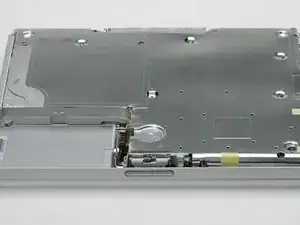

Ваш ноутбук должен примерно выглядеть так.

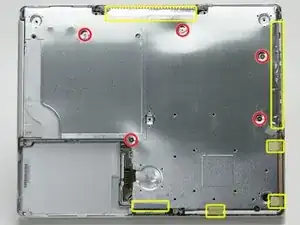

Снимите пять винтов Phillips 5,8 мм с нижнего экрана.

Отклейте жёлтую ленту и фольговое экранирование, выделенные на изображении.

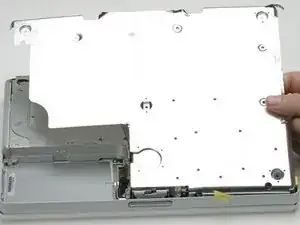

Поднимите и снимите нижний экран.

Снимите следующие 4 винта на дне компьютера:

Два винта Phillips 3 мм с левой стороны компьютера.

Один винт Phillips 4,5 мм рядом с механизмом защёлки (в 800 МГц iBook этот винт может отсутствовать).

Один винт Phillips 14,2 мм около переднего правого угла.

Используйте выпрямлённую скрепку, чтобы открыть лоток оптического привода.

Вытащите оптический привод настолько, чтобы получить доступ и снять винт Phillips рядом с отсеком аккумулятора.

Подвиньте оптический привод немного дальше, чтобы получить доступ и вынуть второй винт Philips рядом с разъёмом питания.

Переверните компьютер и откройте его.

Используйте пинцет (или магнит от холодильника), чтобы снять магнит, закрывающий винт Philips, расположенный примерно в середине компьютера.

Снимите следующие 4 винта по краям области клавиатуры.

Один винт Philips 4,5 мм под тем местом, где был магнит.

Три винта Philips 6 мм в пластиковых углублениях.

Отклейте фольгированную ленту, закрывающую кабель динамика возле портов.

Это схема зажима разъёма ленты трекпада, который вы отключите на следующем шаге.

1) Зажмите фиксатор замка по бокам ногтями и поднимите его на небольшую величину (примерно 1/16" или 2 мм).

2) После отщёлкивания фиксирующей планки вытащите кабель из разъёма.

Освободите разъём трекпада, слегка приподняв верхнюю часть, чтобы освободить ленточный кабель трекпада.

Вытяните оранжевую ленточную шлейф трекпада из разъёма.

Прежде чем с восторгом сорвать верхнюю крышку, вы должны отключить как синий и белый кабель питания, так и красно-чёрный кабель динамика, как описано в следующих шагах.

Поднимите верхнюю крышку с левой стороны и другой рукой потяните вправо, чтобы освободить разъём питания.

Возможно, к верхней крышке прикреплена тонкая металлическая планка двумя винтами по бокам оптического привода. Эта планка придаёт жёсткость вокруг привода; не забудьте установить её при сборке.

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на плате. Тянув напрямую за кабель, вы либо отделите кабель от его разъёма, либо вырвёте гнездо с платы.

Поднимите верхнюю крышку настолько, чтобы отсоединить синий и белый кабель питания от платы. Ногтями или зубочисткой аккуратно подденьте разъём, чтобы освободить его из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отсоедините красно-чёрный кабель динамика от платы. Как и прежде, тяните только за разъём, а не за гнездо.

Здесь находится магнит, который позволяет компьютеру определять, когда ноутбук закрыт. Если магнита нет, компьютер не будет автоматически переходить в спящий режим. Убедитесь, что магнит находится в указанной позиции.

Ваш ноутбук должен выглядеть примерно так.

Снимите следующие 14 винтов (в некоторых моделях несколько винтов может не быть):

Один винт Philips 2,5 мм.

Шесть винтов Philips 3,5 мм.

Один винт Philips 4,5 мм рядом с индикатором сна с тонким стержнем.

Два винта Philips 4,5 мм с более толстым стержнем.

Четыре винта Philips 5 мм.

Если винт вставлен в левое отверстие, винт 14,2 мм из шага 24 не сможет быть вставлен для крепления верхней крышки.

Отклейте три полоски жёлтой ленты в нижнем левом углу.

Отклейте одну полоску фольгированной ленты в верхнем левом углу и ещё одну рядом с местом подключения трекпада к плате.

Поднимите верхнюю защитную пластину с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

Ваш ноутбук должен выглядеть примерно так.

Снимите единственную полоску ленты, проходящую через модем.

Снимите один винт Philips, фиксирующий кабель дисплея к металлическому каркасу.

Отодвиньте кабель дисплея вправо, чтобы получить доступ и вынуть один винт Philips.

Снимите оставшийся винт Philips в верхнем правом углу модема.

Поднимите модем с платы с правой стороны, аккуратно, чтобы не натянуть кабель дисплея.

Отключите кабель модема с левой стороны модема.

Выдвиньте модем из компьютера, остерегаясь зацепить чёрную пластиковую защиту на окружающих кабелях.

Ваш ноутбук должен выглядеть примерно так.

Ваш ноутбук должен выглядеть примерно так.

Используйте прозрачную оранжевую петлю, чтобы отсоединить большой оранжевый ленточный кабель от платы.

Поднимите передний край жёсткого диска.

Отклейте чёрную ленту, чтобы освободить кабель микрофона от жёсткого диска.

Используйте прозрачную оранжевую петлю, чтобы отсоединить ленточный кабель жёсткого диска от самого жёсткого диска.

Это немного непросто. Попробуйте осторожно раскачать кабель из стороны в сторону, прилагая равномерное давление. Если Вы согнёте контакты, постарайтесь выпрямить их, ориентируясь по кабелю жёсткого диска.

Ваш ноутбук должен выглядеть примерно так.

Ваш ноутбук должен выглядеть примерно так.

Если Вы уже сняли жёсткий диск на предыдущем шаге, Ваш iBook может незначительно отличаться от изображения.

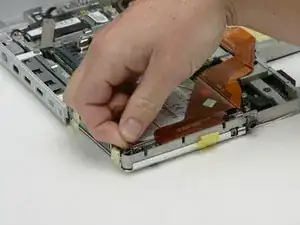

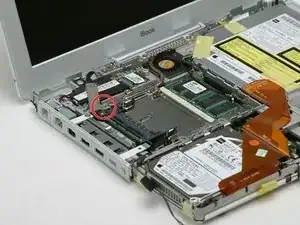

Отсоедините кабель микрофона от переднего левого угла платы логики.

Оберните назад чёрную клейкую ленту и освободите кабель микрофона от жёсткого диска.

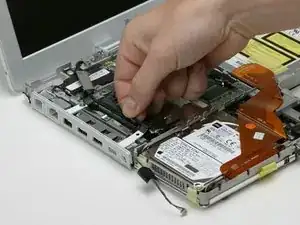

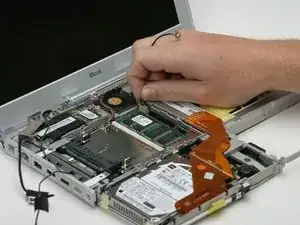

Используйте чёрную пластиковую ручку, чтобы отсоединить кабель передачи данных дисплея от платы логики.

Если Вы уже сняли модем на предыдущем шаге, этот шаг можно пропустить.

Удалите один винт с крестообразным шлицем, фиксирующий кабель передачи данных дисплея к металлической раме.

Прокиньте кабели дисплея и микрофона в обход.

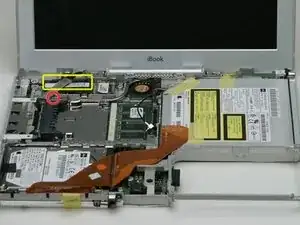

Отклейте жёлтую ленту, фиксирующую кабель инвертора к оптическому приводу.

Отсоедините кабель инвертора от платы логики.

Аккуратно прокиньте кабель инвертора под оптическим приводом.

Прокиньте кабель антенны Airport под оптическим приводом.

Поддерживайте дисплей свободной рукой при удалении следующих винтов.

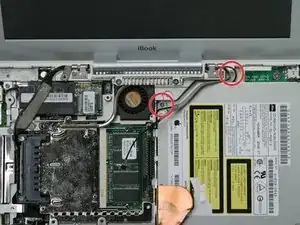

Удалите по одному винту с крестообразным шлицем на внешнем крае каждой петли (всего два винта).

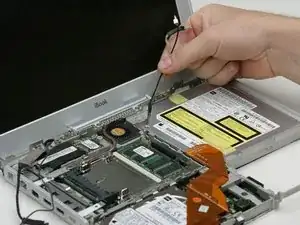

Наклоните дисплей назад, чтобы пройти над двумя маленькими выступами, затем снимите его, сдвинув прямо от корпуса.

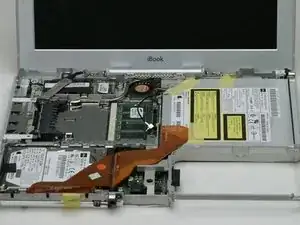

Если Вы уже сняли жёсткий диск или дисплей на предыдущем шаге, Ваш iBook может незначительно отличаться от изображения.

На нижней части компьютера отсоедините кабель питания DC-In от платы логики.

Переверните компьютер и откройте дисплей.

Откройте оптический привод с помощью выпрямлённой скрепки (если он ещё не открыт).

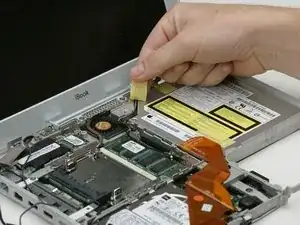

Отклейте жёлтую ленту с оптического привода.

Этот шаг может отличаться на некоторых моделях iBook. Если показанных винтов нет на Вашем iBook, возможно, потребуется перевернуть компьютер и удалить два винта, прикрепляющие нижнюю часть оптического привода к металлической раме.

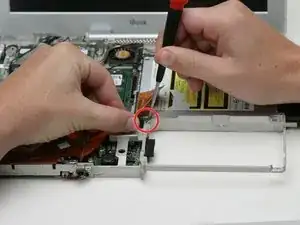

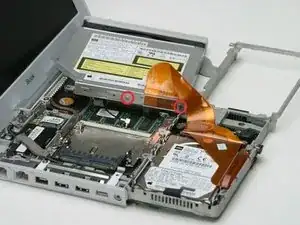

Удалите два винта с крестообразным шлицем, фиксирующие оптический привод к металлической раме.

Отклейте оранжевую ленточку, чтобы обнажить один винт с крестообразным шлицем. Удалите этот винт, чтобы освободить оптический привод от металлической рамы.

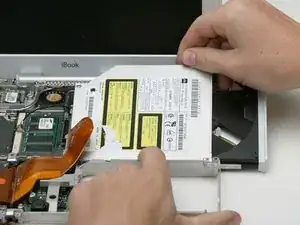

Поднимите оптический привод за край, ближайший к экрану, следя за тем, чтобы металлический кронштейн в верхнем левом углу не зацепился за кабели Airport или инвертора.

Удалите два винта с крестообразным шлицем 2,5 мм, фиксирующих крупную оранжевую ленточку и тонкую металлическую скобу к приводу.

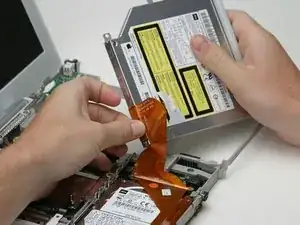

Отсоедините ленточный кабель от оптического привода.

Если у Вас застрял диск или любой другой предмет в оптическом приводе, у нас есть руководство по ремонту оптического привода.

Ваш ноутбук должен выглядеть примерно так.

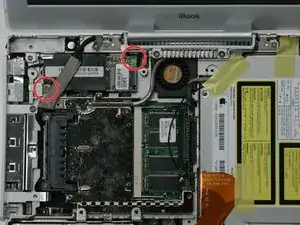

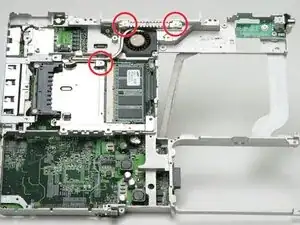

Удалите три винта с крестообразным шлицем, фиксирующие радиатор к металлической раме.

Снимите заднюю пластиковую решётку и панель ввода-вывода.

Переверните остатки компьютера.

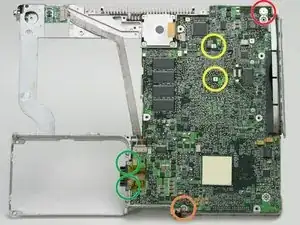

Удалите следующие 6 винтов:

Один винт с крестообразным шлицем 4 мм в верхнем правом углу платы логики.

Один винт с крестообразным шлицем 6 мм в передней части компьютера, рядом с индикатором сна.

Два винта с крестообразным шлицем 6 мм с маленькой головкой из середины платы логики.

Два винта с крестообразным шлицем 7,5 мм с маленькой головкой, по одному с каждой стороны контактов батареи.

Переверните остатки компьютера снова.

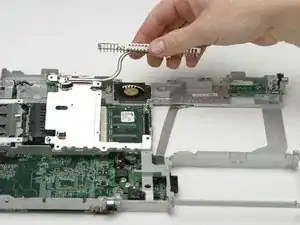

Выньте радиатор из компьютера.

Если Вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену теплопроводящей пасты.

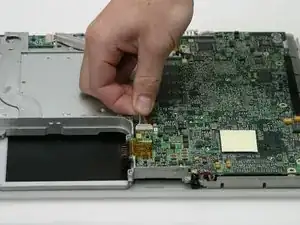

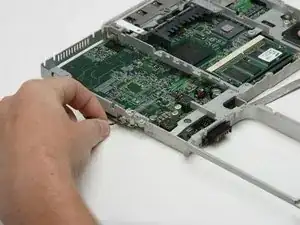

Отсоедините индикатор сна от платы логики.

Переверните остатки компьютера (в последний раз).

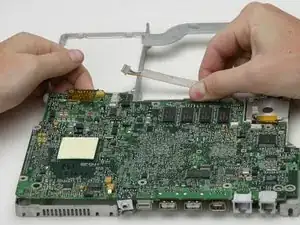

Отключите кабель вентилятора от платы логики.

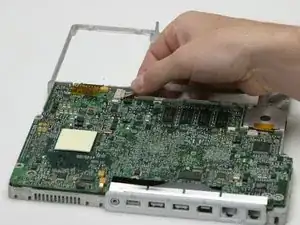

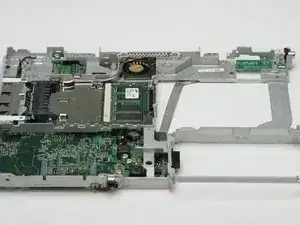

Выдавите металлическую рамку, как показано, и поднимите плату логики из корпуса, удерживая её возле контактов аккумулятора.
