Замена рамки ввода-вывода iBook G3 12"

Поверните отверткой на 90 градусов по часовой стрелке винт блокировки аккумулятора.

Извлеките аккумулятор из компьютера.

Потяните вкладки фиксатора клавиатуры на себя и поднимите клавиатуру, пока она не освободится.

Если клавиатура не отходит, воспользуйтесь небольшой отверткой с плоским жалом, чтобы повернуть винт блокировки клавиатуры на 180 градусов в любую сторону, и повторите попытку.

Переверните клавиатуру в сторону от экрана и положите её экраном вниз на область тачпада.

Если в компьютере не установлен радиомодуль Airport, пропустите следующие два шага.

Сдвиньте проволочную защелку в сторону радиомодуля Airport и поднимите её, чтобы отсоединить от экранки ОЗУ.

Ухватитесь за прозрачную пластиковую язычок на радиомодуле Airport и потяните его вправо.

Держите радиомодуль Airport одной рукой и другой отсоедините антенный кабель.

Выкрутите два винта Phillips длиной 2,5 мм, крепящих экранку ОЗУ.

Ухватитесь за металлическую скобу на верхней части экранки ОЗУ и потяните вверх, чтобы снять экранку.

Вытяните кабель клавиатуры от системной платы, держа его как можно ближе к разъему.

Ваш ноутбук должен выглядеть примерно так.

Используйте шпильку (или любой другой подходящий предмет), чтобы вынуть три резиновые ножки с нижней крышки.

Выкрутите три винта Phillips длиной 5,2 мм, которые стали доступны после снятия ножек.

Используйте лопатку или небольшую отвертку с плоским жалом, чтобы поддеть три металлических кольца, в которых крепились резиновые бамперы.

Выкрутите один винт шестигранник длиной 10 мм и два винта длиной 20 мм с помощью шестигранного ключа 2 мм. В качестве альтернативы можно использовать биту T8 Torx.

Выкрутите два винта Phillips длиной 4,2 мм с обеих сторон от контактной площадки аккумулятора.

Глубоко вдохните. Впереди непростой момент, но мы гарантируем, что нижнюю крышку всё же можно снять.

Заведите тонкие кромки нижней крышки вокруг отсека аккумулятора внутрь, преодолевая защелки, затем поднимите крышку, освободив этот угол.

На стенке отсека аккумулятора имеется паз, который фиксирует нижнюю крышку. Используйте небольшую отвертку с плоским жалом, чтобы поддеть нижнюю кромку паза, и потяните вверх за нижнюю крышку, высвободив паз из фиксирующих защелок.

Проведите лопаткой по стыку между нижней и верхней крышками спереди компьютера, чтобы освободить защелки, удерживающие нижнюю крышку. Поднимайте крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три характерных щелчка.

Продолжайте продвигать лопатку вокруг переднего правого угла. На стороне портов компьютера расположены две защелки: одна около переднего угла, другая — около разъема вывода звука.

Как только передняя и боковые части нижней крышки освободятся, поверните компьютер задней панелью к себе и потяните нижнюю крышку вверх и на себя, пока задние защелки не освободятся (может помочь легкое покачивание крышки вверх и вниз).

Извлеките маленькие маслянистые пружинки с белыми пластиковыми колпачками с обеих сторон контактной площадки аккумулятора.

Выкрутите следующие четыре винта с нижней части компьютера:

Два винта Phillips длиной 3 мм с левой стороны компьютера.

Один винт Phillips длиной 4,5 мм рядом с механизмом защелки (этот винт может отсутствовать в iBook 800 МГц).

Один винт Phillips длиной 14,2 мм в переднем правом углу.

Используйте разогнутую скрепку, чтобы открыть лоток оптического привода.

Выдвиньте оптический привод настолько, чтобы можно было получить доступ к винту Phillips возле отсека аккумулятора и открутить его.

Выдвиньте оптический привод немного дальше, чтобы получить доступ к второму винту Phillips возле разъема питания и открутить его.

Переверните компьютер и откройте его.

Используйте пинцет (или магнит из холодильника), чтобы снять магнит, закрывающий винт Phillips в средней части компьютера.

Выкрутите следующие 4 винта по краям области клавиатуры.

Один 4,5 мм крестообразный винт под тем местом, где был магнит.

Три 6 мм крестообразных винта в пластиковых углублениях.

Отклейте фольгированную ленту, закрывающую кабель динамика рядом с разъёмами.

Это схема разъёма зажима ленточного кабеля тачпада, который Вы отключите на следующем шаге.

1) Захватите фиксатор с двух сторон ногтями и слегка потяните вверх (примерно на 2 мм).

2) После освобождения фиксатора выведите кабель из разъёма.

Освободите разъём тачпада, слегка подняв верхнюю часть, чтобы освободить ленточный кабель тачпада.

Вытяните оранжевый ленточный кабель тачпада из разъёма.

Прежде чем снять верхнюю крышку, необходимо отключить сине-белый силовой кабель и красно-чёрный кабель динамика, как описано в следующих шагах.

Поднимите верхнюю крышку с левой стороны и другой рукой потяните правую сторону, чтобы освободить разъём питания.

На верхней крышке может быть установлена тонкая металлическая планка двумя винтами по бокам от оптического привода. Эта планка придаёт жёсткость вокруг оптического привода; не забудьте установить её при сборке.

Разъёмы на концах кабелей очень прочно прикреплены к гнёздам на логической плате. Тянуть непосредственно за кабель нельзя — это может привести либо к отрыву кабеля от разъёма, либо к отрыву гнезда от логической платы.

Поднимите верхнюю крышку достаточно высоко, чтобы отключить сине-белый силовой кабель от логической платы. Используя ногти или стоматологический зонд, аккуратно подденьте разъём и извлеките его из гнезда. Убедитесь, что Вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите красно-чёрный кабель динамика от логической платы. Как и ранее, убедитесь, что Вы тянете только за разъём, а не за гнездо.

Здесь находится магнит, который позволяет компьютеру определять, что ноутбук закрыт. Если магнита нет, компьютер не будет автоматически переходить в спящий режим. Убедитесь, что магнит установлен в указанном положении.

Выкрутите следующие два винта:

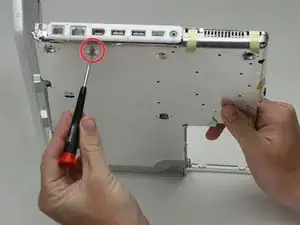

Один 3 мм крестообразный винт слева от отверстий в центре рамки интерфейсов ввода-вывода.

Один 6 мм крестообразный винт с белого выступа рамки интерфейсов ввода-вывода.

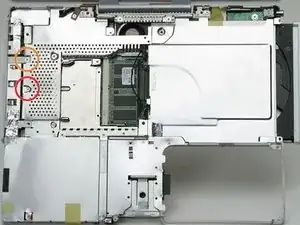

Ослабьте два крестообразных винта рядом с рамкой интерфейсов ввода-вывода на нижней защитной пластине.

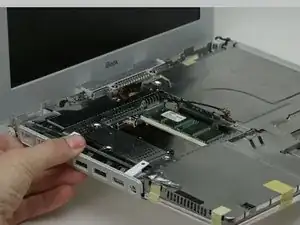

Снимите рамку интерфейсов ввода-вывода. Не забудьте затянуть винты на нижней крышке, если Вы не будете её снимать позже.

Установка рамки интерфейсов ввода-вывода на место может быть затруднена. Если возникнут трудности, можно снять всю нижнюю защитную пластину — это значительно упростит задачу.
