Замена жёсткого диска iBook G3 12"

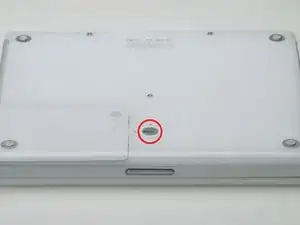

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

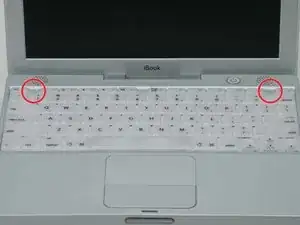

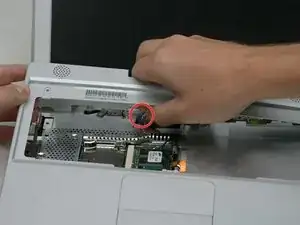

Потяните защёлки клавиатуры на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не отщёлкивается, используйте маленькую отвёртку с плоским лезвием, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении, и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере не установлена карта AirPort, пропустите следующие два шага.

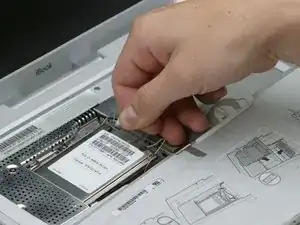

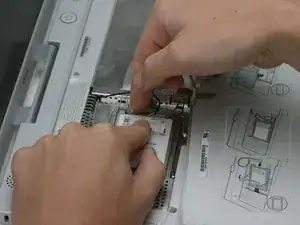

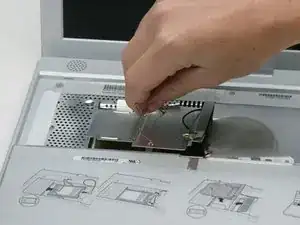

Сдвиньте металлическую защёлку провода в направлении карты AirPort и потяните её вверх, чтобы освободить от экрана оперативной памяти.

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните вправо.

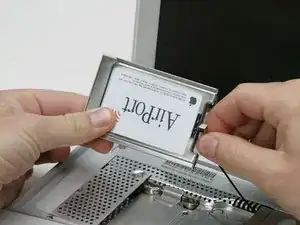

Держите карту AirPort одной рукой и другой рукой снимите антенный кабель.

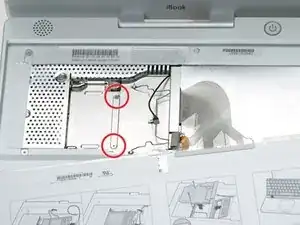

Снимите два филипсовых винта 2,5 мм, удерживающие экран оперативной памяти.

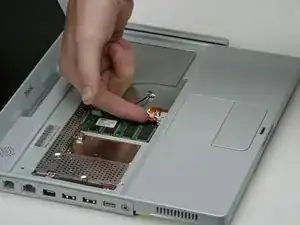

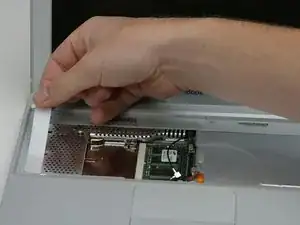

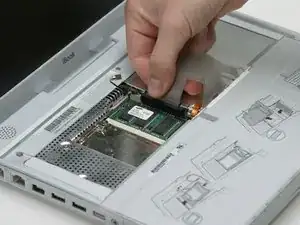

Возьмитесь за металлическую скобу сверху экрана оперативной памяти и потяните вверх, чтобы снять экран.

Поднимите кабель клавиатуры от логической платы, держа кабель как можно ближе к разъёму.

Ваш ноутбук должен выглядеть примерно так.

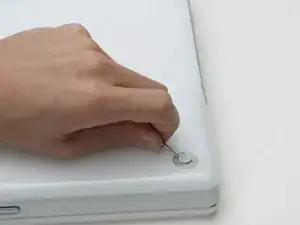

Используйте иглу (или любой удобный предмет), чтобы снять три резиновые ножки с нижней крышки.

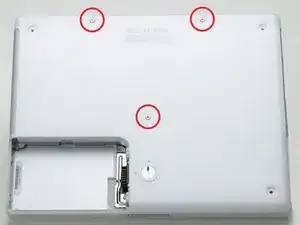

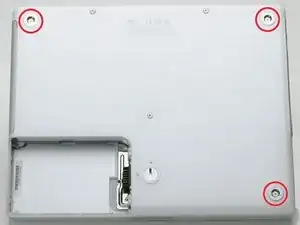

Снимите три филипсовых винта 5,2 мм, обнаруженных под ножками.

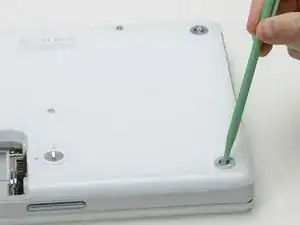

Используйте лопаточку или маленькую отвёртку с плоским лезвием, чтобы поддеть три металлических кольца, в которых расположены резиновые буферы.

Снимите один шестигранный винт 10 мм и два шестигранных винта 20 мм с помощью шестигранника 2 мм. В качестве альтернативы подойдёт ключ Torx T8.

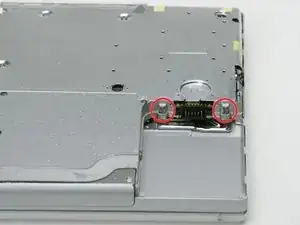

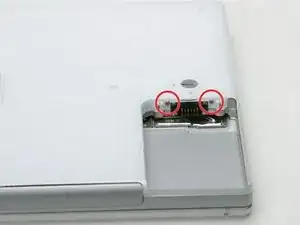

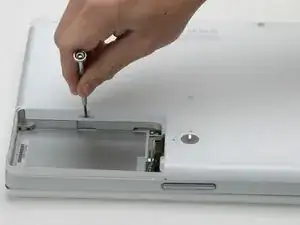

Снимите два филипсовых винта 4,2 мм по обе стороны от контактов батареи.

Глубоко вдохните. Предстоящая операция потребует усилий, но нижняя крышка действительно снимается.

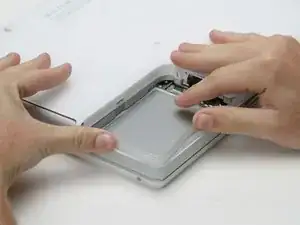

Подожмите тонкие кромки нижней крышки вокруг отсека батареи, согнув их за защёлки, затем поднимите, чтобы освободить этот угол нижней крышки.

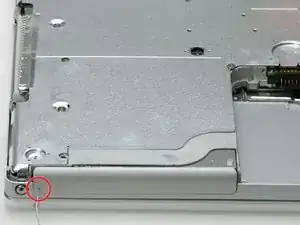

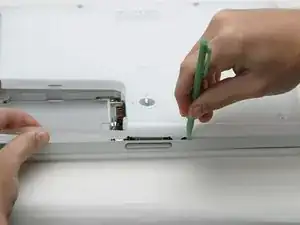

На стенке отсека батареи есть паз, фиксирующий нижнюю крышку. Используйте маленькую отвёртку с плоским лезвием, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить её от удерживающих защёлок.

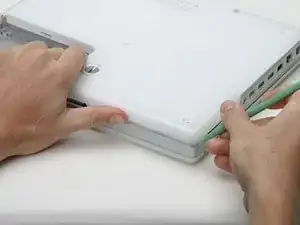

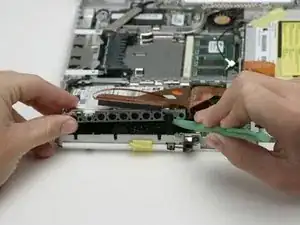

Проведите лопаткой вдоль шва между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки нижней крышки. Потяните нижнюю крышку вверх и при необходимости продолжайте использовать лопаточку, пока не услышите три характерных щелчка.

Продолжайте вести лопаточку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна ближе к переднему углу и одна рядом с выходом звука.

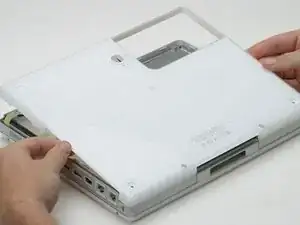

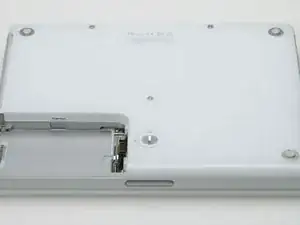

Когда передняя и боковые части нижней крышки освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут (может помочь подёргать крышку вверх-вниз).

Снимите небольшие смазанные пружины с белыми пластиковыми крышками по обе стороны контактов батареи.

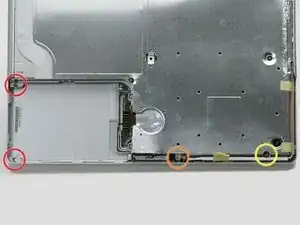

Снимите следующие 4 винта с нижней стороны компьютера:

Два филипсовых винта 3 мм с левой стороны компьютера.

Один филипсовый винт 4,5 мм рядом с механизмом защёлки (этот винт может отсутствовать в iBook 800 МГц)

Один филипсовый винт 14,2 мм рядом с передним правым углом.

Используйте выпрямлённую скрепку, чтобы открыть лоток оптического привода.

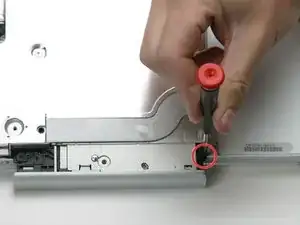

Выдвиньте оптический привод настолько, чтобы получить доступ и снять филипсовый винт рядом с отсеком батареи.

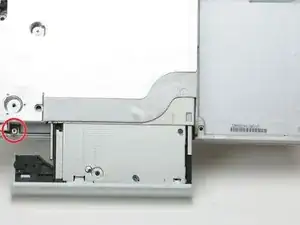

Выдвиньте оптический привод ещё немного, чтобы получить доступ и снять второй филипсовый винт рядом с разъёмом питания.

Переверните компьютер и откройте его.

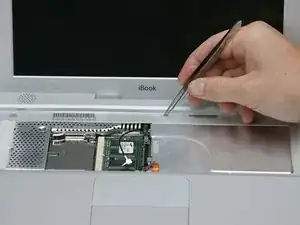

Используйте пинцет (или магнит холодильника), чтобы снять магнит, закрывающий филипсовый винт примерно в середине компьютера.

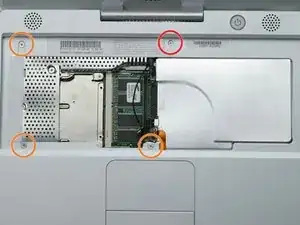

Удалите следующие 4 винта по краям области клавиатуры.

Один крестовой винт 4,5 мм под местом, где был магнит.

Три крестовых винта 6 мм в пластиковых углублениях.

Отклейте фольгированную ленту, покрывающую кабель динамика вблизи портов.

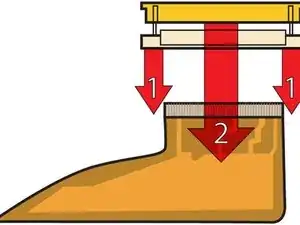

Это схема зажима разъёма ленточного кабеля трекпада, который вы отсоедините на следующем шаге.

1) Ухватитесь за фиксирующую планку ногтями по обе стороны и слегка подтяните вверх (примерно 1/16" или 2 мм).

2) После освобождения фиксирующей планки выдвиньте кабель из разъёма.

Ослабьте разъём трекпада, слегка подтянув верхнюю деталь вверх, освободив ленточный кабель трекпада.

Выдвиньте оранжевую ленту трекпада из разъёма.

Прежде чем с радостью снимать верхнюю крышку, необходимо отсоединить как синий и белый кабель питания, так и красно‑чёрный кабель динамика, как описано в следующих шагах.

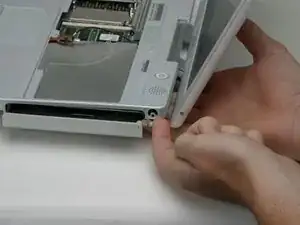

Поднимите верхнюю крышку с левой стороны и другой рукой вытащите правую сторону, чтобы освободить разъём питания.

Возможно, к верхней крышке прикреплена тонкая металлическая планка двумя винтами по обе стороны оптического привода. Эта планка придаёт жёсткость вокруг привода; не забудьте про неё при сборке.

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на плате. Тянуть прямо за кабель нельзя — вы оторвёте кабель от его разъёма или разъём от платы.

Поднимите верхнюю крышку настолько, чтобы отсоединить синий и белый кабель питания от материнской платы. С помощью ногтей или зубочистки аккуратно подденьте разъём из его гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Снимите верхнюю крышку полностью и отсоедините красно‑чёрный кабель динамика от материнской платы. Как и ранее, тяните только за разъём, а не за гнездо.

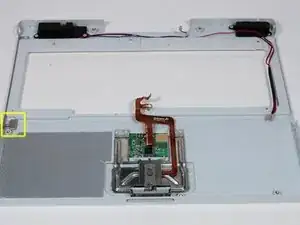

Здесь находится магнит, который позволяет компьютеру определять, когда ноутбук закрыт. Если магнит отсутствует, компьютер не будет автоматически переходить в спящий режим. Убедитесь, что магнит находится в указанном положении.

Ваш ноутбук должен выглядеть примерно так.

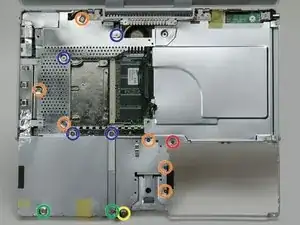

Удалите следующие 14 винтов (в некоторых моделях некоторые винты могут отсутствовать):

Один крестовой винт 2,5 мм.

Шесть крестовых винтов 3,5 мм.

Один крестовой винт 4,5 мм возле индикатора сна с тонким стержнем.

Два крестовых винта 4,5 мм с более толстым стержнем.

Четыре крестовых винта 5 мм.

Если винт вставлен в левое отверстие, винт 14,2 мм из шага 24 не сможет быть вставлен для закрепления верхней крышки.

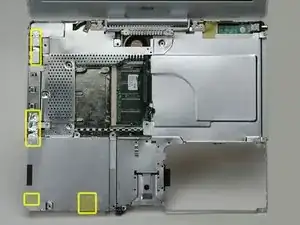

Отогните три полоски жёлтой ленты в нижнем левом углу.

Отогните одну полоску фольгированной ленты в верхнем левом углу и ещё одну в месте подключения трекпада к материнской плате.

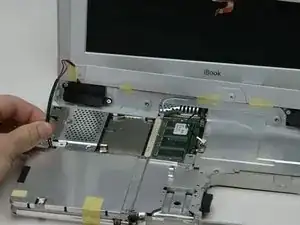

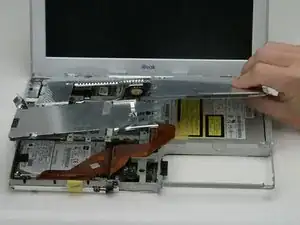

Поднимите верхний экран с правой стороны, учитывая верхний левый угол, который может зацепиться за металлический каркас.

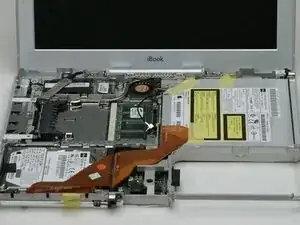

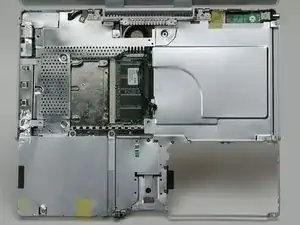

Ваш ноутбук должен выглядеть примерно так.

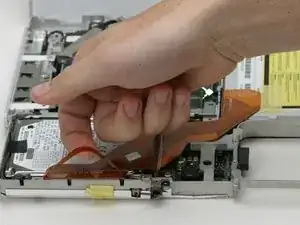

Используйте прозрачную оранжевую петлю, чтобы отсоединить большой оранжевый ленточный кабель от материнской платы.

Поднимите передний край жёсткого диска.

Отклейте чёрную ленту, чтобы освободить кабель микрофона от жёсткого диска.

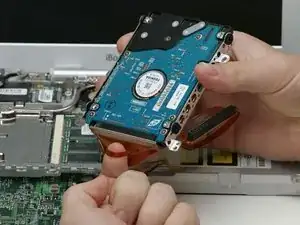

Используйте прозрачную оранжевую петлю, чтобы отсоединить ленточный кабель жёсткого диска от самого диска.

Это немного сложно. Попробуйте слегка раскачивать кабель из стороны в сторону при равномерном натяжении. Если вы согнёте контакты, постарайтесь выпрямить их, используя кабель жёсткого диска как ориентир.

Ваш ноутбук должен выглядеть примерно так.

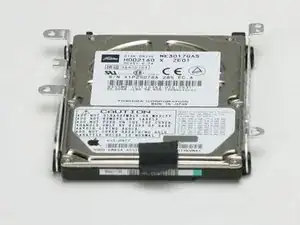

Ваш жёсткий диск должен выглядеть примерно так.

Снимите металлические скобы с обеих сторон жёсткого диска (если они ещё на месте).

При расположении контактов от себя и этикетки вверх скоба с выемкой посередине и металлическим пазом устанавливается на левую сторону диска; другая скоба устанавливается на правую сторону.

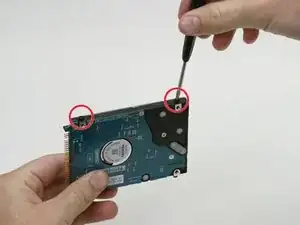

Удалите по два винта T8 Torx с каждой стороны жёсткого диска (всего четыре винта).
