Замена клавиатуры MacBook Air 13" середина 2011

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о выполняемых операциях.

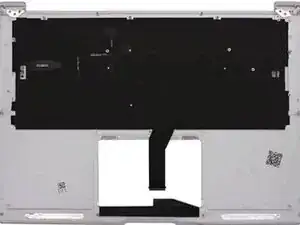

Мы начинаем с момента, когда верхняя часть корпуса со всеми компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их демонтажу, установке новой клавиатуры и при необходимости новой подсветки.

Съём трекпада необязателен — можно оставить его на месте, это обычно не вызывает проблем.

Подсветку нужно снимать осторожно, чтобы не повредить её; если вы её заменяете, можно просто оттянуть и снять.

Подсветка состоит из трёх слоёв: очень хрупкого светового слоя, прозрачной пластиковой прослойки и тонкого шаблона с разметкой клавиатуры. Мы НЕ должны повреждать эти слои, если планируем использовать их повторно, поэтому требуется предельная осторожность. Слои склеены, но при аккуратном подходе их можно разделить.

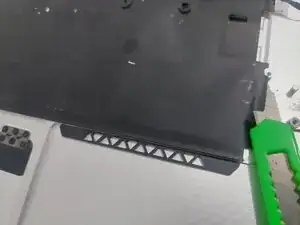

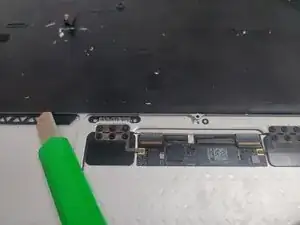

Используя острый маленький канцелярский нож или аналогичный инструмент, очень аккуратно подденьте край подсветки, проведя лезвием под клеевым швом — нельзя разорвать этот крайне хрупкий элемент.

Некоторые советуют использовать тепловую пушку, но высокая температура, скорее всего, деформирует подсветку и сделает её непригодной.

Когда поддянута достаточная область, очень бережно оттяните подсветку, следя, чтобы не порвать её. Можно использовать жёсткость средней пластиковой прослойки, чтобы помочь при съёме. После удаления отложите подсветку в сторону — она пригодится на следующем этапе.

При необходимости мягкой кистью или тканью с небольшим количеством спирта аккуратно удалите пятна и загрязнения, чтобы деталь была чистой и готовой к установке.

После снятия подсветки можно переходить к выкручиванию всех мелких винтов по периметру клавиатуры.

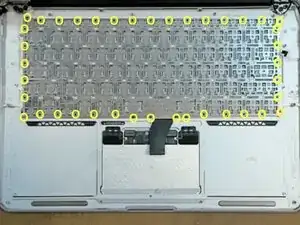

Отверткой малого размера отвинтите и удалите ВСЕ мелкие винты по краям клавиатуры. Всего их около 40 штук.

Крайне важно перепроверить, что все винты удалены, иначе клавиатура не выйдет из корпуса.

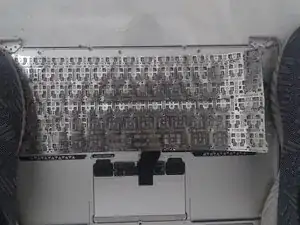

После удаления всех винтов мы почти готовы вынуть клавиатуру. Мы НЕ должны изгибать верхнюю часть корпуса ни в коем случае, поэтому нужно УПОРНО СТОЯТЬ на краях, чтобы предотвратить её подъём или смещение — изгиб корпуса недопустим.

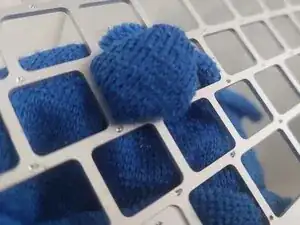

Рекомендуется надеть прочные плотные перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть его настолько, чтобы получить надёжный хват. Кромки клавиатуры ОЧЕНЬ ОСТРЫЕ и легко могут порезать материалы или кожу, поэтому требуется ПОВЫШЕННАЯ ОСТОРОЖНОСТЬ.

Вместо перчаток можно использовать старую тряпку или плотную ткань для защиты пальцев и суставов от возможных серьёзных порезов при съёме клавиатуры.

Рекомендуется заранее снять как можно больше клавишных колпачков и их креплений — это полезно иметь запасные детали при ремонте или на случай повреждения новой клавиатуры, так как при съёме клавиши и заклёпки могут разлететься повсюду.

Можно положить под ноутбук лист бумаги или пластика, чтобы предотвратить царапины в случае сдвига корпуса. Тряпка даст небольшую амортизацию при резком снятии клавиатуры, что уменьшит риск деформации корпуса.

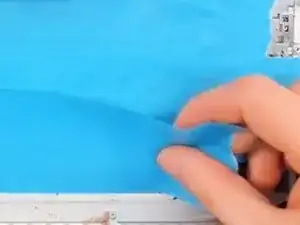

Можно заклеить заднюю сторону клавиатуры малярной лентой — это поможет поймать части заклёпок, которые оторвутся при вырывании клавиатуры.

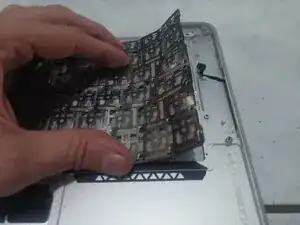

Когда всё готово, крепко возьмитесь и считайте до трёх... 1-2-3 и РЫВКОМ ВЫНЬТЕ её за один раз так быстро, как можно. Клавиши и заклёпки разлетятся, будьте готовы! Чем медленнее тянете, тем выше риск деформации корпуса или травмы. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит руки и пальцы.

Старайтесь не тянуть слишком вверх, лучше тянуть параллельно поверхности клавиатуры — это снизит подъёмное напряжение на корпус.

После успешного удаления клавиатуры потребуется удалить остатки заклёпок в корпусе. Это не так сложно, как кажется, и занимает всего несколько минут.

Положите пустую верхнюю часть корпуса на ткань, чтобы избежать царапин, и прижмите её к стене. Так корпус НЕ БУДЕТ смещаться, пока мы ВЫБИВАЕМ заклёпки. По возможности не ставьте корпус на кухонную плитку, она может треснуть при ударах.

Используя инструмент с плоской кромкой, например скребок, положите инструмент максимально плоско, чтобы не врезаться в корпус, прижмите к заклёпке и выбейте её. Иногда за один удар выходит 2–3 заклёпки и более.

Некоторые предлагают отпилить головки заклёпок шлифовальной машинкой, но это занимает слишком много времени и может усложнить удаление оставшихся частей, так как они станут слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия для вкручивания винтов.

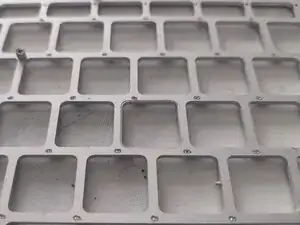

Вы заметите, что после вылета заклёпок остаются отверстия подходящего диаметра для мелких винтов, которыми мы будем крепить клавиатуру к корпусу.

Дважды проверьте, что ВСЕ заклёпки удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё гладко и отверстия чистые и готовы под винты; иначе новая клавиатура не сядет плотно в корпус.

* В худшем случае, если некоторые заклёпки остались внутри или обломаны, может потребоваться тонкое сверло, чтобы просверлить отверстие, но не углубляйтесь более чем на 1 мм, иначе можно просверлить насквозь корпус.

* Также в это время можно протереть отверстия под клавиши в корпусе, так как там часто скапливается грязь и мусор от пальцев.

Рекомендуется поместить корпус на что‑то, что немного приподнимет его (я для этого использую колонки), чтобы клавиатура полностью встала в посадочные пазы перед затяжкой винтов. Это позволит клавиатуре в любой момент располагаться удобно и ровно относительно корпуса.

Установите новую клавиатуру в корпус и начните с вкручивания винтов в четырёх углах и по центрам сторон, вставляя по несколько винтов.

Винты очень маленькие и могут легко застрять внутри клавиатуры, поэтому полезный приём — слегка прикрыть заднюю часть клавиатуры лентой или чем‑то подобным и аккуратно отрывать её обратно, когда нужно получить доступ к отверстию для следующего винта.

Важно периодически проверять, не заедают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла сдвинуться на доли миллиметра и избежать трения о корпус. Такое случается редко, так как клавиатуры подгоняются очень точно. Хорошая идея — проверить это до того, как будет закручено слишком много винтов.

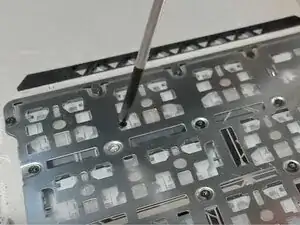

Когда убедитесь, что всё установлено идеально, можно начинать вкручивать винты в местах, где ранее были заклёпки, начиная от центра и двигаясь наружу. Всего нужно закрепить примерно 110 крошечных винтов, чтобы клавиатура была идеально плотной и не прогибалась при наборе текста.

Когда вы убедились в правильной подгонке клавиатуры и отсутствии заедающих клавиш, особенно на верхних рядах с маленькими функциональными клавишами (они чаще всего вызывают проблемы), можно подготовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной пластиной. Цветные пакеты для мусора подходят хорошо, так как они достаточно тонкие и не слишком поглощают свет. Различные цвета можно найти в ближайшем магазине.

Осторожно пройдитесь лентой 3M по краям там, где была старая лента, оставляя как можно меньше свободного пространства — это поможет в случае попадания грязи, пыли или, в худшем случае, пролива воды внутрь и на плату, или по крайней мере уменьшит риск такого попадания.

Новая подсветка обычно поставляется с предустановленной клейкой лентой, в этом случае использование 3M не потребуется,

Также возможно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив его сверху; это будет работать, если материал достаточно тонкий и не сильно поглощает свет.

Можно также наклеить ленту, закрыв ею все винты по центральным рядам, но не снимайте защитную плёнку с клейкой поверхности, иначе вы столкнётесь с трудностями при позиционировании подсветки! Это просто поможет удержать любой винт, который мог бы открутиться и застрять под клавишей.

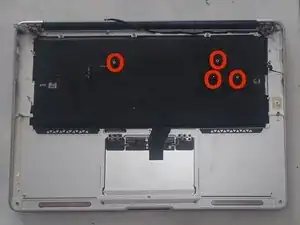

Аккуратно положите подсветку в правильное положение и выровняйте её, убедившись, что она ровно лежит и что четыре направляющих выступа или крепления для платы не закрыты, затем аккуратно проведите пальцем по краям подсветки, прижимая её, чтобы прочно приклеить к корпусу.

Когда вы убедитесь, что всё надёжно закреплено, можно приступать к сборке ноутбука. Работа выполнена.
