Замена SATA-кабеля iMac Intel 27" EMC 2546

При освобождённом шарнире iMac будет неуравновешен и с ним будет трудно работать. Ремонт можно выполнить при лежащем iMac, но быстрее и проще работать с клином для обслуживания iMac.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы его собрать.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст вам толкнуть колесо слишком глубоко. Если вы используете другой инструмент, не вставляйте его более чем на 3/8" (9,5 мм) в дисплей. Вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатите его вдоль зазора, и он разрежет поролоновый клей по центру.

Всегда нажимайте, удерживая рукоятку позади режущего колеса. Если тянуть, колесо может выскользнуть из рукоятки.

Проводите инструмент вверх вдоль левой стороны дисплея.

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз провести инструментом назад и вперёд по уже разрезанным участкам, чтобы отделить как можно больше клея.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Доведите инструмент до нижней части правой стороны дисплея.

На этом этапе пройдитесь инструментом вокруг всего дисплея, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя основной объём работы выполнен инструментом для открытия, дисплей всё ещё будет слегка приклеен к корпусу. Пластиковая карта понадобится, чтобы освободить последние участки клея.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны, не вставляйте карту глубже, чем на 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Осторожно проверните пластиковую карту, чтобы расширить пространство между дисплеем и рамкой, и разрежьте оставшийся клей в углу.

Слишком сильное усилие может расколоть стекло. Работайте аккуратно и не пытайтесь создать зазор больше примерно 1/4" (6 мм).

Обязательно прекратите разрезать до iSight-камеры на этом этапе, иначе вы можете её повредить.

Сдвиньте карту в сторону центра дисплея, чтобы разрезать оставшийся клей.

Вставьте карту в угол снова и оставьте её там, чтобы клей не слипался повторно.

Вставьте вторую карту в зазор между дисплеем и рамкой в верхнем левом углу.

Осторожно проверните карту, слегка увеличивая зазор между дисплеем и рамкой.

Как и с другой стороны, двигайтесь медленно, чтобы клей разрывался, и не нагружайте стекло дисплея чрезмерно.

Сдвиньте пластиковую карту в сторону центра, снова останавливаясь непосредственно перед iSight-камерой.

Вставьте карту обратно в верхний левый угол.

Поднимайте дисплей всего на несколько дюймов — он всё ещё прикреплён к iMac с помощью кабелей передачи данных и питания.

Вставив карты, как показано вблизи углов, аккуратно поворачивайте карты, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки прилипают и не разделяются, прекратите скручивание и используйте одну из карт, чтобы разрезать клей в проблемной области.

Начните поднимать верхнюю часть дисплея от рамки.

Держите дисплей одной рукой и другой отключите кабель питания дисплея.

Поднимайте дисплей настолько, чтобы получить удобный доступ к разъёмам, но не так высоко, чтобы растянуть кабели и нагрузить их соединения (примерно 8").

Поднимите металлическую фиксирующую скобу на кабеле передачи данных дисплея.

Отключите кабель передачи данных дисплея.

Это деликатное соединение, которое легко повредить. Тяните разъём кабеля передачи данных дисплея строго прямо из гнезда, в направлении к верхней части iMac.

Поднимите дисплей в почти вертикальное положение.

В этот момент вдоль нижней части дисплея всё ещё остаётся полоса клея, которая удерживает дисплей к рамке как петля. Вы можете ослабить этот клей, работая дисплеем вверх‑вниз несколько раз.

Удалите как можно больше клея, схватив его по внешним краям и затем потянув или свернув его к середине.

Будьте очень осторожны, не прикасайтесь к выводам конденсаторов или открытым паяным соединениям на задней части блока питания (обведено красным).

При необходимости можно использовать пластиковую карту, чтобы разрезать оставшиеся участки нижней клеевой полосы.

Будьте крайне осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла. У дисплея хрупкие края. Не поднимайте дисплей за углы.

Поднимите дисплей из рамки и извлеките его из iMac. Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Возможно, потребуется медленно поднимать с одной стороны, чтобы оторвать от оставшегося клея.

После разрезания клея его нельзя будет использовать для повторного запечатывания дисплея на месте. Следуйте этому руководству, когда ремонт будет завершён, чтобы заменить клеевые полосы, которые закрепляют дисплей на задней крышке.

Если вы заменяете панель дисплея, возможно, придётся перенести дополнительные компоненты со старой панели на новую. Сравните заднюю часть старого дисплея с заменой. Отметьте все кабели, датчики и поролоновые прокладки, которые отсутствуют на новом дисплее.

Если под клейкой лентой находится провод или кабель, всегда сначала снимайте ленту.

Если кабель приклеен к корпусу, используйте нагретый iOpener или фен, чтобы смягчить клей. Затем можно поддеть кабель раскрывающейся лопаткой, чтобы ослабить его. Никогда не тяните напрямую за деликатные разъёмы.

Подденьте раскрывающейся лопаткой кусочки поролона, чтобы отделить их от дисплея, и аккуратно снимите их. Возможно, потребуется двусторонняя клейкая лента, чтобы прикрепить их к новому дисплею.

Снимите два винта T10 длиной 10 мм.

Отключите кабель левого динамика, потянув его прямо вверх из гнезда на логической плате.

Протяните кабель в зазор между жёстким диском и логической платой.

Если зазор между жёстким диском и логической платой слишком узкий для кабеля динамика, отключите его и оставьте кабель на месте.

Будьте осторожны, не прикасайтесь к паяным соединениям на задней части блока питания. Конденсаторы могут быть заряжены достаточно, чтобы нанести опасный удар.

Используйте пластиковую лопаточку, чтобы отключить разъём кнопки питания от гнезда на логической плате.

Поднимите левый динамик строго вверх, пока кабель кнопки питания не станет виден (примерно 0,5 дюйма).

Осторожно выведите кабель кнопки питания из направляющей в левом динамике.

Поднимите левый динамик строго вверх и извлеките его из iMac.

Если зазор между жёстким диском и логической платой ранее был слишком узким, чтобы освободить кабель динамика, аккуратно освободите его при извлечении динамика.

Нажимайте со стороны разъёма, пока тянете со стороны динамика, чтобы протянуть кабель под правой скобой жёсткого диска.

Потяните кабель питания/данных SATA прямо вверх, чтобы отсоединить его от накопителя.

Удалите два винта T10 длиной 7,3 мм, крепящие левый кронштейн жёсткого диска к задней части корпуса.

Возьмите жёсткий диск вместе с левым кронштейном.

Наклоните левую сторону вверх от задней части корпуса и сдвиньте сборку влево.

Извлеките жёсткий диск с левым кронштейном из iMac.

Снимите левый кронштейн жёсткого диска.

При работе с блоком питания будьте очень осторожны и не касайтесь выводов конденсаторов или оголённых паяных соединений на задней стороне блока питания. Держите плату только за края.

Отключите кабель управления блока питания от самого блока питания.

Удалите следующие четыре винта, крепящие блок питания к задней части корпуса (размеры T8 или T10 в зависимости от точной модели):

Два торкс‑винта 23,7 мм

Два торкс‑винта 7,3 мм

Не пытайтесь полностью удалить блок питания из корпуса; он всё ещё подключён к плате логики двумя кабелями.

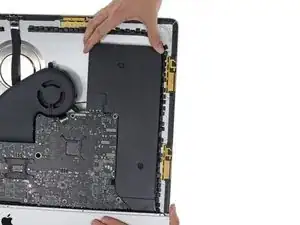

Сдвиньте плату блока питания к левому краю корпуса и вверх, чтобы вывести её из выемки в плате логики.

Нажмите защёлку на разъёме кабеля постоянного тока, затем потяните его прямо из гнезда на задней стороне платы логики.

Если кабель слишком трудно отсоединить, можно снять плату блока питания вместе с материнской платой.

Будьте очень осторожны и не касайтесь выводов конденсаторов или оголённых паяных соединений на задней стороне блока питания. Держите плату только за края.

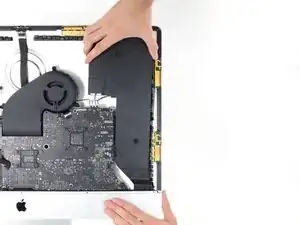

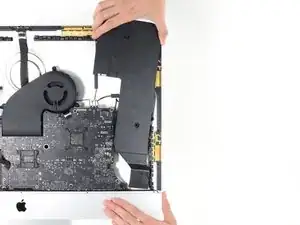

Переверните верхнюю часть блока питания к себе, как крышку почтового ящика, чтобы открыть разъём кабеля сетевого входа.

Отключите разъём кабеля сетевого входа.

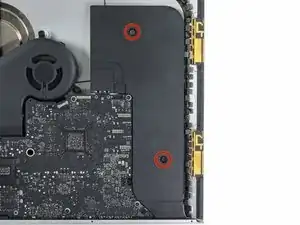

Удалите два винта T10 длиной 10,0 мм.

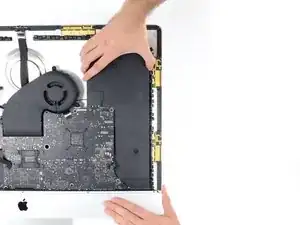

Осторожно покачайте правый динамик немного вправо, чтобы получить доступ к его разъёму на плате логики.

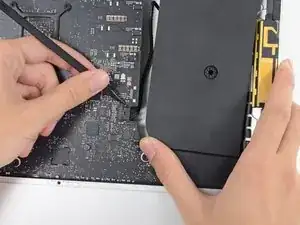

Используйте лопатку, чтобы ослабить разъём кабеля правого динамика в гнезде на плате логики.

Потяните разъём вправо, чтобы извлечь его из гнезда.

Поднимите динамик прямо вверх и извлеките его из iMac.

Используйте кончик лопатки, чтобы отсоединить разъём кабеля вентилятора от его гнезда на плате логики.

Отогните чёрную ленту, соединяющую вентилятор с выпускным каналом, слегка назад.

Оставьте ленту на выпускном канале — нужно лишь оголить соединение, чтобы освободить вентилятор.

Удалите три винта T10 длиной 12,4 мм, крепящие вентилятор к задней части корпуса.

Снимите вентилятор с iMac.

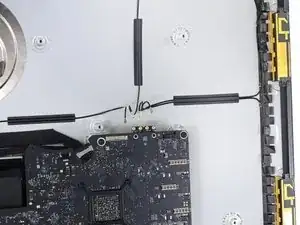

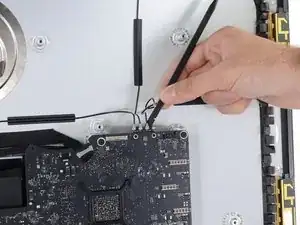

Используйте плоский конец лопатки, чтобы отсоединить каждый из четырёх антенных разъёмов от карты AirPort/Bluetooth.

Запомните исходные позиции каждого разъёма при повторном подключении кабелей. Слева направо на карте антенны подключены в следующем порядке:

Крайний левый

Верхний

Верхний правый

Нижний правый

Это нежное соединение, которое легко повредить.

Поднимите металлическую прижимную планку кабеля камеры iSight.

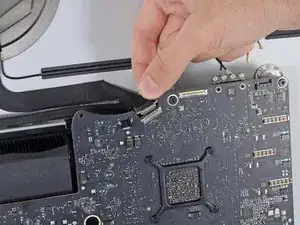

Потяните разъём кабеля камеры прямо из гнезда, в направлении вверх iMac.

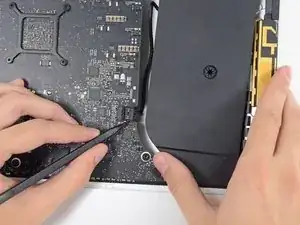

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля разъёма для наушников от его гнезда на плате логики.

Осторожно отведите кабель в сторону.

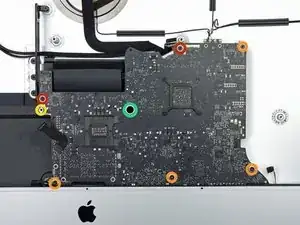

Удалите следующие винты с передней части материнской платы:

Два винта T10, 23.7 мм

Четыре винта T10, 7.4 мм

Один распорный винт T25, 20.8 мм

Один фиксируемый винт T10

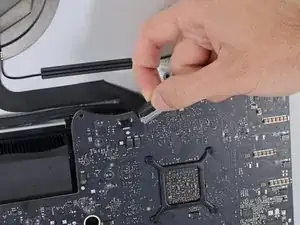

Этот винт находится под отверстием в материнской плате. Для доступа к нему потребуется фиксированная отвертка или удлинитель 60 мм из набора отверток iFixit.

SATA-кабель жёсткого диска пока нельзя отсоединить, но он будет мешать при извлечении материнской платы.

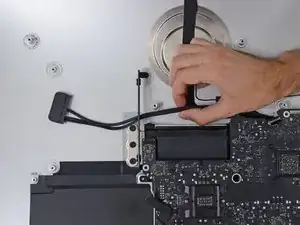

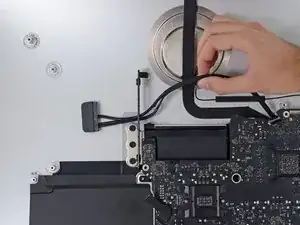

Протяните кабель и разъём через правый кронштейн жёсткого диска. Переместите кабель на правую сторону iMac, чтобы он не мешал вентиляционному отверстию.

Снимите два винта T10, 5.7 мм, с верхней части воздуховода радиатора.

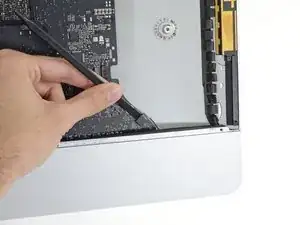

Наклоните материнскую плату слегка вперёд.

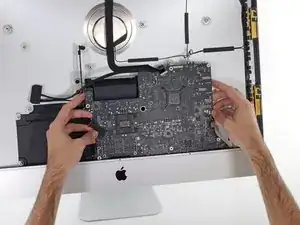

Поднимите материнскую плату прямо вверх и выньте её из iMac. Будьте осторожны, чтобы не зацепиться за стойки винтов, прикреплённые к внутренней стороне задней крышки.

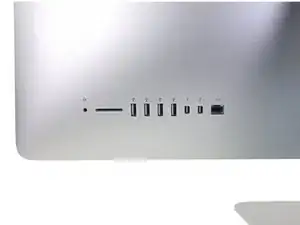

При сборке iMac внимательно выравнивайте внешние порты ввода-вывода. Материнская плата может стоять косо, даже если все винты закреплены.

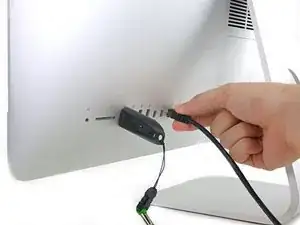

Вы можете использовать USB-накопитель или сетевой кабель, чтобы убедиться, что материнская плата правильно села, пока закручиваете винты.

Потяните вверх разъём питания SATA, чтобы отключить его.

Отсоедините разъём данных SATA, нажав на защёлку и потянув разъём прямо вверх.

Снимите SATA-кабель с узла материнской платы, чтобы он не мешал и не был повреждён.
