Замена карты AirPort/Bluetooth в iMac Intel 27" EMC 2639

Когда шарнир свободен, iMac будет неустойчив и с ним будет неудобно работать. Ремонт можно выполнять при лежащем iMac, но быстрее и проще работать с клином для сервисного обслуживания iMac.

Если вы используете картонный клин iFixit, следуйте этиим инструкциям по сборке, чтобы собрать его.

Начните с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Фланец на инструменте для открытия iMac не позволит вам вдавить колесико слишком глубоко. При использовании другого инструмента вставляйте не более 3/8" (9,5 мм) в дисплей. Вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как пиццерезку — катите его вдоль зазора, и он перережет пенополиуретановый клей по центру.

Всегда давите ручкой позади режущего колеса. Если тянуть, колесико может выскочить из ручки.

Прокатите инструмент вверх вдоль левой стороны дисплея.

Продолжайте катить инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз пройти инструментом туда-сюда по уже прорезанным участкам, чтобы отделить как можно больше клея.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз вдоль правой стороны дисплея.

Закончите прокатывать инструмент до низа правой стороны дисплея.

На этом этапе стоит пройти инструментом по всему периметру дисплея, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент сделал основную работу, дисплей всё ещё будет немного приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Не вставляйте карту более чем на 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карту, чтобы приподнять пространство между дисплеем и рамкой, и перережьте оставшийся клей возле угла.

Слишком сильное усилие может треснуть стекло. Работайте аккуратно и не пытайтесь создать зазор больше примерно 1/4" (6 мм).

Остановитесь срезать раньше, чем дойдёте до камеры iSight на этом шаге, иначе вы можете повредить её.

Сдвиньте карту в направлении центра дисплея, чтобы перерезать оставшийся клей.

Вставьте карту в угол снова и оставьте её там, чтобы клей не смог снова приклеиться.

Вставьте вторую карту в зазор между дисплеем и рамкой в верхнем левом углу.

Осторожно поверните карту, слегка увеличивая зазор между дисплеем и рамкой.

Как и с другой стороны, двигайтесь медленно, чтобы клей разорвался, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карту в сторону центра, снова останавливаясь прямо перед камерой iSight.

Вставьте карту обратно в верхний левый угол.

Поднимайте дисплей всего на несколько сантиметров — он всё ещё подключён к iMac с помощью кабелей питания и данных.

С картами, вставленными как показано у углов, аккуратно поворачивайте карты, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые, кажется, застряли и не разделяются, прекратите вращение и используйте одну из карт, чтобы разрезать клей в проблемной области.

Начните поднимать верхнюю часть дисплея от рамы.

Ддержaя дисплей поднятым одной рукой, другой рукой отсоедините кабель питания дисплея.

Поднимайте дисплей достаточно, чтобы удобно добраться до разъёмов, но не настолько, чтобы натянуть кабели и создать напряжение в соединениях (примерно 20 см).

Поднимите металлический фиксирующий кронштейн на кабеле данных дисплея.

Отсоедините кабель данных дисплея.

Это деликатное соединение, которое легко повредить. Убедитесь, что тянете разъём кабеля данных дисплея прямо из гнезда, в направлении к верхней части iMac.

Поднимите дисплей в почти вертикальное положение.

На этом этапе вдоль нижней части дисплея остаётся полоска клея, которая будет удерживать дисплей у рамы как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Удалите как можно больше клея, захватив его по внешним краям, а затем потянув или свернув его к середине.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к оголённым паяным контактам на обратной стороне блока питания (выделено красным).

При необходимости пластиковая карта может быть использована, чтобы разрезать оставшиеся участки нижней полосы клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла. У дисплея хрупкие кромки. Избегайте подъёма дисплея за углы.

Поднимите дисплей от рамы и извлеките его из iMac. Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отслоить оставшийся клей.

После разрезания клея его нельзя будет использовать для повторного запечатывания дисплея. Следуйте этому руководству, когда ремонт будет завершён, чтобы заменить клейкие полосы, которые фиксируют дисплей к задней крышке.

Если вы заменяете панель дисплея, возможно, потребуется перенести дополнительные компоненты со старой панели на новую. Сравните заднюю сторону старого дисплея с заменой. Отметьте все кабели, датчики и поролоновые прокладки, которых не хватает на новом дисплее.

Если проволока или кабель находятся под клейкой лентой, всегда сначала снимайте ленту.

Если кабель приклеен к шасси, используйте нагреватель iOpener или фен, чтобы смягчить клей сначала. Затем можно поддеть под кабель лопаткой-подставкой, чтобы ослабить его. Никогда не тяните напрямую за деликатные разъёмы.

Просуньте лопатку-подставку под кусочки поролоновых прокладок, чтобы отделить их от дисплея, и аккуратно снимите их. Возможно, потребуется двухсторонний скотч, чтобы прикрепить их к новому дисплею.

Удалите два винта T10 длиной 10,0 мм.

Осторожно сдвиньте правый динамик немного вправо, чтобы получить доступ к разъёму его кабеля на плате логики.

Используйте лопатку-подставку, чтобы ослабить разъём кабеля правого динамика от его гнезда на плате логики.

Потяните разъём вправо, чтобы извлечь его из гнезда.

Поднимите динамик прямо вверх и извлеките его из iMac.

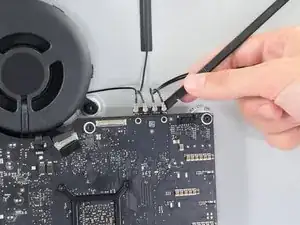

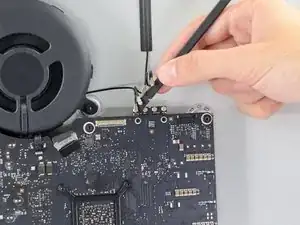

Используйте плоский конец лопатки-подставки, чтобы отсоединить каждый из четырёх антенных разъёмов от карты AirPort/Bluetooth.

Запомните первоначальные позиции каждого разъёма при повторном подключении кабелей — слева направо на плате антенны подключены в следующем порядке:

Крайний левый

Верхний

Верхний правый

Нижний правый

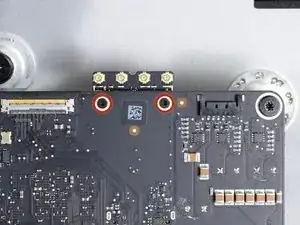

Удалите два винта T5 длиной 3,7 мм, фиксирующие карту AirPort/Bluetooth к плате логики.

Чтобы не повредить её гнездо, не отталкивайте конец карты AirPort/Bluetooth от платы логики чрезмерно.

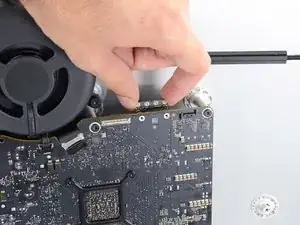

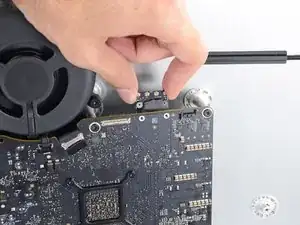

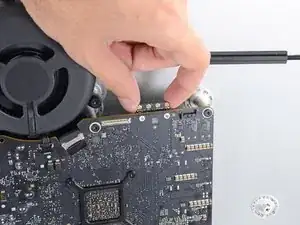

Слегка сдвиньте конец карты AirPort/Bluetooth в сторону задней крышки и вытяните её прямо из гнезда на плате логики.

При повторной установки карты убедитесь, что она правильно установлена на место перед затяжкой фиксирующего винта.
