Замена платы логики iMac Intel 27" EMC 2546

Используйте это руководство для снятия платы логики и удаления с неё всех периферийных компонентов: SSD, платы AirPort, радиатора с процессором и модулей оперативной памяти.

Перед началом работ с iMac: Отключите питание и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к оголённым местам пайки на задней стороне блока питания. Держите плату только за края.

Шаг 1

При свободном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонты можно выполнять при лежащем iMac, но процесс быстрее и удобнее с использованием сервисной клинья для iMac.

Если вы используете картонный сервисный клин iFixit, следуйте этиим инструкциям по сборке, чтобы его подготовить.

Шаг 2

Начиная с левой стороны экрана, возле кнопки питания, вставьте инструмент для открытия iMac в зазор между стеклом панели и задней крышкой.

Направляющая на инструменте для открытия iMac не позволит вам вдвинуть колесо слишком глубоко. Если вы используете другой инструмент, не вставляйте его глубже 3/8" (9,5 мм). Вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Шаг 3

Используйте инструмент как роликовый резак — прокатывайте его по зазору, и он перережет поролковый клей по центру.

Всегда нажимайте, удерживая ручку позади режущего колеса. Если тянуть, колесо может выскочить из ручки.

Продолжайте вести инструмент вверх вдоль левой стороны экрана.

Шаг 4

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Шаг 5

Перережьте клей вдоль верхней левой части экрана.

Шаг 6

Продолжайте по верхней части экрана.

Возможно, вам захочется пройти инструментом по уже разрезанным участкам несколько раз, чтобы отделить как можно больше клея.

Шаг 7

Проведите инструмент вокруг верхнего правого угла экрана.

Шаг 8

Катите инструмент вниз по правой стороне экрана.

Шаг 9

Доведите инструмент до нижней части правой стороны экрана.

На этом этапе пройдитесь инструментом по всему периметру экрана ещё раз, чтобы убедиться, что вы разрезали как можно больше клея.

Шаг 10

Хотя инструмент выполнил большую часть работы, экран всё ещё слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карточку между экраном и рамкой.

Будьте осторожны и не вставляйте карточку глубже 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Шаг 11

Аккуратно проверните пластиковую карточку, чтобы увеличить зазор между экраном и рамкой, и разрежьте оставшийся клей около угла.

Чрезмерная сила может привести к трещинам в стекле. Работайте осторожно и не пытайтесь создать зазор больше примерно 1/4" (6 мм).

Шаг 12

Обязательно прекратите резать перед камерой iSight на этом этапе, иначе вы можете её повредить.

Сдвиньте карточку к центру экрана, чтобы перерезать оставшийся клей.

Шаг 13

Вставьте карточку снова в угол и оставьте её там, чтобы клей не слипся вновь.

Шаг 14

Вставьте вторую карточку в зазор между экраном и рамкой в верхнем левом углу.

Шаг 15

Аккуратно проверните карточку, слегка увеличивая пространство между экраном и рамкой.

Как и с другой стороны, двигайтесь медленно, чтобы клей разрушался постепенно, и не перегружайте стекло экрана.

Шаг 16

Сдвиньте пластиковую карточку к центру, снова останавливаясь прямо перед камерой iSight.

Шаг 17

Вставьте карту обратно в верхний левый угол.

Шаг 18

Поднимайте дисплей только на несколько дюймов — он всё ещё прикреплён к iMac с помощью кабелей передачи данных и питания.

С картами, вставленными как показано у углов, аккуратно поворачивайте карты, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите вращение и используйте одну из карт, чтобы разрезать клей в проблемной зоне.

Начните поднимать верхнюю часть дисплея от рамки.

Шаг 19

Держась одной рукой за поднятый дисплей, другой рукой отсоедините кабель питания дисплея.

Поднимайте дисплей достаточно, чтобы получить удобный доступ к разъёмам, но не настолько, чтобы растянуть кабели и напрячь их соединения (примерно 8").

Шаг 20

Поднимите металлический фиксатор на разъёме кабеля данных дисплея.

Отключите кабель данных дисплея.

Это деликатное соединение, которое легко повредить. Убедитесь, что вы тянете разъём кабеля данных дисплея прямо из гнезда, в направлении к верхней части iMac.

Шаг 21

Поднимите дисплей до почти вертикального положения.

В этот момент по нижней части дисплея ещё остаётся полоска клея, которая держит дисплей к рамке как петля. Вы можете ослабить этот клей, несколько раз покачав дисплей вверх‑вниз.

Удалите как можно больше клея, захватив его по внешним краям и затем потянув или свернув его к середине.

Шаг 22

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к оголённым паяным соединениям на обратной стороне блока питания (обведено красным).

При необходимости пластиковая карта может быть использована для разрезания оставшихся участков нижней полоски клея.

Шаг 23

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла. У дисплея хрупкие кромки. Избегайте подъёма дисплея за углы.

Поднимите дисплей от рамки и извлеките его из iMac. Положите дисплей лицевой стороной вниз на ровную, мягкую поверхность.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отслоить оставшийся клей.

После того как клей разрезан, его нельзя будет использовать для повторного приклеивания дисплея на место. Следуйте этому руководству после завершения ремонта, чтобы заменить клейкие полоски, фиксирующие дисплей к задней крышке.

Шаг 24

Если вы заменяете панель дисплея, возможно, потребуется перенести дополнительные компоненты со старой панели на новую. Сравните обратную сторону старого дисплея с запасным. Отметьте все кабели, датчики и пенопластовые прокладки, которых не хватает на новом дисплее.

Если под клейкой лентой находится провод или кабель, всегда сначала снимайте ленту.

Если кабель приклеен к шасси, используйте нагретый iOpener или фен, чтобы размягчить клей. Затем можно поддвинуть плоский медиатор под кабель, чтобы ослабить его. Никогда не тяните непосредственно за деликатные разъёмы.

Поддвиньте плоский медиатор под пенопластовые кусочки, чтобы отделить их от дисплея, и аккуратно снимите. Возможно, потребуется двухсторонняя лента, чтобы прикрепить их к новому дисплею.

Шаг 25

Удалите два винта T10 длиной 10 мм.

Шаг 26

Отсоедините кабель левого динамика, потянув его прямо вверх из гнезда на плате логики.

Выведите кабель из зазора между жёстким диском и платой логики.

Если зазор между жёстким диском и платой логики слишком узок для кабеля динамика, отключите его и оставьте кабель на месте.

Шаг 27

Будьте осторожны, чтобы не прикасаться к паяным соединениям на обратной стороне блока питания. Конденсаторы могут быть заряжены настолько, чтобы вызвать опасный удар током.

Используйте лопаточку, чтобы отсоединить разъём кнопки питания от его гнезда на плате логики.

Шаг 28

Поднимите левый динамик прямо вверх, пока кабель кнопки питания не станет виден (примерно 0,5 дюйма).

Шаг 29

Аккуратно выведите кабель кнопки питания из его канавки в левом динамике.

Шаг 30

Поднимите левый динамик прямо вверх и извлеките его из iMac.

Если ранее зазор между жёстким диском и платой логики был слишком узок, чтобы освободить кабель динамика, аккуратно вытяните его при извлечении динамика.

Надавливайте с конца разъёма, одновременно тянув за конец динамика, чтобы продеть кабель под правый кронштейн жёсткого диска.

Шаг 31

Потяните кабель SATA питания/данных строго вверх, чтобы отключить его от накопителя.

Шаг 32

Снимите две торкс-винта T10 длиной 7,3 мм, крепящие левый кронштейн жесткого диска к задней части корпуса.

Шаг 33

Возьмите жесткий диск и левый кронштейн жесткого диска вместе.

Наклоните левую сторону вверх от задней части корпуса и сдвиньте узел влево.

Извлеките жесткий диск с левым кронштейном из iMac.

Шаг 34

Снимите левый кронштейн жесткого диска.

Шаг 35

При работе с блоком питания будьте очень осторожны и не прикасайтесь к выводам конденсаторов или оголенным паяным соединениям на задней стороне блока питания. Держите плату только за кромки.

Отключите управляющий кабель блока питания от самого блока питания.

Шаг 36

Снимите следующие четыре винта, крепящие блок питания к задней части корпуса (размер T8 или T10 в зависимости от конкретной модели):

Два торкс-винта 23,7 мм

Два торкс-винта 7,3 мм

Шаг 37

Не пытайтесь полностью вынимать блок питания из корпуса; он все ещё подключен к плате логики двумя кабелями.

Сдвиньте плату блока питания к левой кромке корпуса и вверх, чтобы освободить её из выреза в плате логики.

Шаг 38

Нажмите на защелку разъёма кабеля постоянного тока, затем потяните его прямо из гнезда на задней стороне платы логики.

Если кабель слишком сложно отключить, вы можете снять плату блока питания и материнскую плату вместе.

Шаг 39

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или оголенным паяным соединениям на задней стороне блока питания. Держите плату только за кромки.

Переверните верхнюю часть блока питания к себе, как при открытии почтового ящика, чтобы получить доступ к разъему кабеля входа переменного тока.

Отключите разъём кабеля входа переменного тока.

Шаг 40

Снимите два торкс-винта T10 длиной 10,0 мм.

Шаг 41

Аккуратно покачайте правый динамик чуть вправо, чтобы получить доступ к месту подключения его кабеля на плате логики.

Шаг 42

Используйте лопаточку, чтобы ослабить разъём кабеля правого динамика и вынуть его из гнезда на плате логики.

Потяните разъём вправо, чтобы извлечь его из гнезда.

Шаг 43

Поднимите динамик строго вверх и извлеките его из iMac.

Шаг 44

Используйте наконечник лопаточки, чтобы отключить разъём кабеля вентилятора от гнезда на плате логики.

Шаг 45

Осторожно отогните черную ленту, скрепляющую вентилятор с выпускным каналом.

Оставьте ленту на выпускном канале — нужно лишь обнажить стык, чтобы освободить вентилятор.

Шаг 46

Снимите три торкс-винта T10 длиной 12,4 мм, крепящие вентилятор к задней части корпуса.

Шаг 47

Извлеките вентилятор из iMac.

Шаг 48

Используйте плоский конец лопаточки, чтобы отключить каждый из четырёх антенных разъёмов с карты AirPort/Bluetooth.

Запомните исходные положения каждого разъёма при повторном подключении кабелей. Слева направо на карте антенны подключены в следующем порядке:

Самый левый

Верхний

Верхний правый

Нижний правый

Шаг 49

Это деликатное соединение, которое легко повредить.

Поднимите металлическую фиксирующую пластину кабеля камеры iSight.

Потяните разъём кабеля камеры прямо из гнезда, в направлении к верхней части iMac.

Шаг 50

Используйте плоский конец лопаточки, чтобы отключить разъём кабеля разъема для наушников от гнезда на плате логики.

Аккуратно отодвиньте кабель в сторону.

Шаг 51

Удалите следующие винты с передней части логической платы:

Два винта T10, 23,7 мм

Четыре винта T10, 7,4 мм

Один винт-стойка T25, 20,8 мм

Один невыворачивающийся винт T10

Этот винт находится под отверстием в логической плате. Для доступа к нему потребуется фиксированная отвертка или удлинитель 60 мм из набора отверток iFixit.

Шаг 52

Кабель SATA жесткого диска пока нельзя отсоединить, но он будет мешать при снятии логической платы.

Протяните кабель и разъём через правый кронштейн жесткого диска. Переместите кабель на правую сторону iMac, в сторону, противоположную вентилятору выхлопа.

Шаг 53

Снимите два винта T10, 5,7 мм с верхней части канала отвода тепла.

Шаг 54

Наклоните логическую плату немного вперед.

Поднимите логическую плату строго вверх и выньте из iMac. Будьте осторожны, чтобы не зацепить выступы винтов, прикрепленные к внутренней стороне задней крышки.

Шаг 55

При сборке iMac будьте очень внимательны при выравнивании внешних портов ввода-вывода. Логическая плата может сидеть криво, даже если все винты затянуты.

Вы можете использовать USB-накопитель или кабель Ethernet, чтобы убедиться, что логическая плата установлена правильно, пока вы закручиваете винты.

Шаг 56

Потяните вверх разъём питания SATA, чтобы отключить его.

Отсоедините разъём передачи данных SATA, нажав на фиксатор и потянув разъём строго вверх.

Снимите кабель SATA с узла логической платы, чтобы он не мешал и не был повреждён.

Шаг 57

Снимите четыре винта T8, 7,5 мм, расположенные за графическим процессором на логической плате.

Эти винты установлены внутри больших, с пружиной, винтов Phillips #2. Чтобы большие винты не проворачивались при отворачивании винтов T8, удерживайте их кончиком пальца или отверткой Phillips #2.

Шаг 58

Снимите кронштейн с задней части радиатора графического процессора.

Шаг 59

Снимите четыре чёрные наклейки с задней стороны радиатора процессора.

Шаг 60

Снимите четыре винта T10, 12,3 мм, с задней стороны радиатора процессора.

Шаг 61

Снимите пружинную пластину с задней стороны радиатора процессора.

Поднимите и снимите опорную пластину с задней стороны радиатора процессора. Опорная пластина имеет два выступа, которые входят в выравнивающие отверстия в логической плате.

Шаг 62

Поднимите радиатор с логической платы.

Процессор, скорее всего, останется приклеенным к радиатору, поэтому будьте осторожны при выборе места, куда его положить.

Шаг 63

Лоток для оперативной памяти заперт в закрытом положении двумя серыми защёлками.

Разблокируйте лоток, отталкивая защёлки наружу от модулей оперативной памяти большим или указательным пальцем.

Выдвиньте защёлки наружу и вверх, откинув лоток для оперативной памяти в почти вертикальное положение.

Шаг 64

Извлеките модуль оперативной памяти, захватив его обеими руками и потянув строго на себя из лотка.

Удалите оставшиеся модули оперативной памяти.

Модули оперативной памяти имеют ключ для правильной ориентации, поэтому при установке новых модулей убедитесь, что выемка на модуле совпадает с выемкой в разъёме.

Шаг 65

Снимите два винта T5, 3,7 мм, с задней стороны логической платы.

Шаг 66

Чтобы не повредить разъём, не поднимайте край карты AirPort/Bluetooth чрезмерно.

Поднимите край карты AirPort/Bluetooth немного и вытяните её прямо из разъёма на логической плате.

При повторной установке карты убедитесь, что она полностью села на место перед затяжкой фиксирующего винта.

Шаг 67

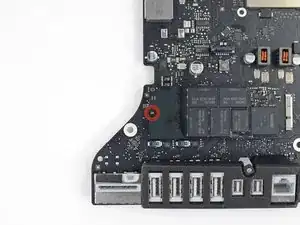

Снимите один винт T8, 5,3 мм, который фиксирует SSD на логической плате.

Шаг 68

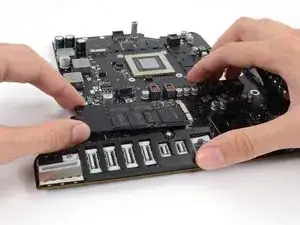

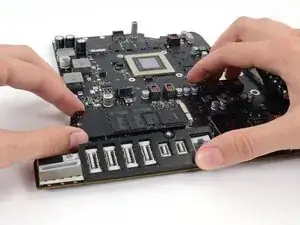

Чтобы не повредить гнездо, не поднимайте слишком сильно край SSD.

Слегка приподнимите край SSD и потяните его прямо из гнезда на плате.

При повторной установке SSD убедитесь, что он правильно посаджен, прежде чем возвращать фиксирующий винт.

Шаг 69

Снимите кабель питания с разъёма, потянув его параллельно плате.

При сборке логической платы обратите внимание на положение разъёмов ввода-вывода. Когда плата будет установлена в корпус, вставьте в один из разъёмов кабель USB или Thunderbolt, чтобы точно выровнять его.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке и используйте наше Руководство по клеящим лентам для повторного прикрепления стекла дисплея.

Отнесите электронные отходы в перерабатывающую компанию с сертификацией R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
