iMac Intel 27" EMC 2639 Замена процессора

Поднимайте дисплей только на несколько дюймов — он по‑прежнему прикреплён к iMac с помощью кабелей передачи данных и питания.

Вставив карты, как показано вблизи углов, аккуратно прокрутите карты, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите прокручивание и используйте одну из карт, чтобы разрезать клей в проблемной области.

Начните поднимать верхнюю часть дисплея от рамы.

Держите дисплей одной рукой, а другой — отсоедините кабель питания дисплея.

Поднимайте дисплей настолько, чтобы получить удобный доступ к разъёмам, но не настолько, чтобы растянуть кабели и создать нагрузку на их соединения (примерно 8").

Поднимите металлическую прижимную скобу на кабеле передачи данных дисплея.

Отключите кабель передачи данных дисплея.

Это деликатное соединение, которое легко повредить. Убедитесь, что вы тянете разъём кабеля передачи данных дисплея прямо из гнезда, в направлении к верхней части iMac.

Поднимите дисплей до почти вертикального положения.

На этом этапе по нижнему краю дисплея всё ещё остаётся полоска клея, которая держит дисплей на раме как петля. Можно ослабить этот клей, несколько раз покачав дисплей вверх‑вниз.

Удалите как можно больше клея, схватив его по внешним краям и затем потянув или скатив его к середине.

Будьте очень осторожны, не прикасайтесь к выводам конденсаторов или к открытым паяным соединениям на задней стороне блока питания (обведены красным).

При необходимости можно использовать пластиковую карту, чтобы разрезать оставшиеся участки нижней полосы клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный. У дисплея хрупкие кромки. Избегайте подъёма дисплея за углы.

Поднимите дисплей от рамы и снимите его с iMac. Положите дисплей лицевой стороной вниз на плоскую мягкую поверхность.

Возможно, потребуется медленно подтягивать с одной стороны, чтобы отслоить оставшийся клей.

После того как клей разрезан, его нельзя использовать для повторного запечатывания дисплея на месте. Следуйте этому руководству, когда ремонт будет завершён, чтобы заменить клеевые полосы, которые закрепляют дисплей на задней панели.

Если вы заменяете панель дисплея, возможно, потребуется перенести дополнительные компоненты со старой панели на новую. Сравните заднюю сторону старого дисплея с заменой. Отметьте все кабели, датчики и поролоновые прокладки, которых не хватает на новом дисплее.

Если под клейкой лентой находится провод или кабель, всегда сначала снимайте ленту.

Если кабель приклеен к шасси, используйте нагревательный iOpener или фен, чтобы размягчить клей. Затем можно подложить медиатор под кабель, чтобы ослабить его. Никогда не тяните напрямую за деликатные разъёмы.

Подложите медиатор под кусочки поролоновой прокладки, чтобы отделить их от дисплея, и аккуратно снимите их. Возможно, понадобится двухсторонний скотч, чтобы прикрепить их к новому дисплею.

Используйте крестовую отвёртку, чтобы выкрутить девять винтов 3.2 мм, удерживающих опорную скобу.

Возможно, потребуется приподнять клеевую окантовку дисплея вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу (так называемый «подбородок») с корпуса iMac.

Как легко установить эту опорную скобу обратно:

Расположите скобу по диагонали.

Закрутите правый винт настолько, чтобы скоба держалась на месте; пока оставьте его ослабленным, чтобы скоба могла поворачиваться.

Опустите левую сторону скобы, пока она не займёт горизонтальное положение в исходном месте.

Начиная с крайнего левого винта, установите и затяните оставшиеся винты.

Снимите два винта T10 длиной 10 мм.

Отсоедините кабель левого динамика, потянув его прямо вверх из гнезда на плате логики.

Выведите кабель из зазора между жёстким диском и платой логики.

Если зазор между жёстким диском и платой логики слишком узок для кабеля динамика, отсоедините его и оставьте кабель на месте.

Будьте осторожны, не прикасайтесь к паяным соединениям на задней стороне блока питания. Конденсаторы могут быть заряжены достаточно, чтобы вызвать опасный удар током.

Используйте лопатку, чтобы отключить разъём кнопки питания от её гнезда на плате логики.

Поднимите левый динамик прямо вверх, пока кабель кнопки питания не станет открытым (примерно 0,5 дюйма).

Осторожно выведите кабель кнопки питания из его канавки в левом динамике.

Поднимите левый динамик строго вверх и извлеките его из iMac.

Если зазор между жестким диском и платой логики был слишком узким, чтобы ранее освободить кабель динамика, осторожно вытяните его при извлечении динамика.

Толкайте от конца разъема, одновременно тянув за конец динамика, чтобы пропустить кабель под правым кронштейном жесткого диска.

Тяните прямо вверх за кабель SATA (передача данных/питание), чтобы отсоединить его от диска.

Снимите два винта T10 длиной 7,3 мм, крепящие левый кронштейн жесткого диска к задней панели корпуса.

Возьмите в руки жесткий диск вместе с левым кронштейном жесткого диска.

Поднимите левую сторону вверх от задней панели корпуса и сдвиньте сборку влево.

Извлеките жесткий диск с левым кронштейном из iMac.

Снимите левый кронштейн жесткого диска.

При работе с блоком питания будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или оголенным паяным соединениям на обратной стороне блока питания. Держите плату только за края.

Отключите управляющий кабель блока питания от блока питания.

Снимите следующие четыре винта, крепящие блок питания к задней панели корпуса (размер T8 или T10 в зависимости от точной модели):

Два винта Torx длиной 23,7 мм

Два винта Torx длиной 7,3 мм

Не пытайтесь извлечь блок питания из корпуса — он все еще подключен к плате логики двумя кабелями.

Сдвиньте плату блока питания к левому краю корпуса и вверх, чтобы освободить ее из выреза в плате логики.

Нажмите на защелку разъема DC-кабеля питания, затем потяните его прямо из его гнезда на задней части платы логики.

Если кабель слишком трудно отсоединить, вы можете снять плату блока питания и материнскую плату вместе.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или оголенным паяным соединениям на обратной стороне блока питания. Держите плату только за края.

Переверните верхнюю часть блока питания к себе, как при открывании почтового ящика, чтобы получить доступ к разъему кабеля сетевого входа.

Отключите разъем кабеля сетевого входа.

Снимите два винта T10 длиной 10,0 мм.

Осторожно покачайте правый динамик немного вправо, чтобы получить доступ к месту подключения его кабеля на плате логики.

Используйте лопатку, чтобы ослабить разъем кабеля правого динамика в его гнезде на плате логики.

Потяните разъем вправо, чтобы вынуть его из гнезда.

Поднимите динамик строго вверх и извлеките его из iMac.

Используйте наконечник лопатки, чтобы отсоединить разъем кабеля вентилятора от его гнезда на плате логики.

Отслойте черную ленту, соединяющую вентилятор с выпускным каналом, слегка назад.

Оставьте ленту на выпускном канале — нужно лишь обнажить стык, чтобы освободить вентилятор.

Снимите три винта T10 длиной 12,4 мм, крепящие вентилятор к задней панели корпуса.

Извлеките вентилятор из iMac.

Используйте плоский конец лопатки, чтобы отсоединить каждый из четырёх разъёмов антенн от платы AirPort/Bluetooth.

Запомните исходные положения каждого разъёма при повторном подключении кабелей. Слева направо на плате антенны подключены в следующем порядке:

Самая левая

Верхняя

Верхняя правая

Нижняя правая

Это деликатное соединение, которое легко повредить.

Поднимите металлическую фиксирующую скобу на кабеле камеры iSight.

Потяните разъём кабеля камеры прямо из его гнезда, в сторону верхней части iMac.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля разъёма наушников от его гнезда на логической плате.

Осторожно отведите кабель в сторону.

Удалите следующие винты с передней части логической платы:

Два винта T10 длиной 23,7 мм

Четыре винта T10 длиной 7,4 мм

Один направляющий винт T25 длиной 20,8 мм

Один удерживаемый винт T10

Этот винт находится под отверстием в логической плате. Вам понадобится фиксированная отвёртка или удлинитель 60 мм из набора отвёрток iFixit, чтобы до него добраться.

Кабель SATA жёсткого диска пока нельзя удалить, но он будет мешать при снятии логической платы.

Протяните кабель и разъём через правый кронштейн жёсткого диска. Переместите кабель в правую часть iMac, в сторону от вентиляционного отверстия.

Снимите два винта T10 длиной 5,7 мм с верхней части воздуховода радиатора.

Наклоните логическую плату немного вперёд.

Поднимите логическую плату вертикально вверх и выньте её из iMac. Следите, чтобы она не зацепилась за стойки винтов, прикреплённые к внутренней части задней крышки.

При сборке iMac будьте очень осторожны при выравнивании внешних портов ввода-вывода. Логическая плата может стоять криво, даже когда все винты закреплены.

Вы можете использовать USB-флешку или сетевой кабель, чтобы убедиться, что логическая плата правильно установлена во время закручивания винтов.

Снимите четыре винта T8 длиной 7,5 мм, расположенные за графическим процессором на логической плате.

Эти винты закреплены внутри больших подпружиненных винтов Phillips #2. Чтобы предотвратить вращение больших винтов при ослаблении винтов T8, удерживайте их пальцем или отвёрткой Phillips #2.

Снимите кронштейн, находящийся за радиатором графического процессора.

Снимите четыре чёрные наклейки с задней стороны радиатора процессора.

Снимите четыре винта T10 длиной 12,3 мм с задней стороны радиатора процессора.

Снимите прижимную пластину за радиатором процессора.

Поднимите и снимите опорную пластину за радиатором процессора. Опорная пластина имеет два штыря, которые входят в направляющие отверстия в логической плате.

Поднимите радиатор с логической платы.

Скорее всего процессор останется приклеенным к радиатору, поэтому будьте внимательны при выборе места, куда его положить.

Процессор, скорее всего, будет приклеен к радиатору термопастой.

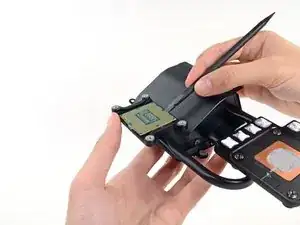

Вставьте плоский конец лопатки между процессором и радиатором.

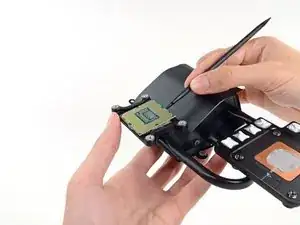

Осторожно подденьте процессор, слегка покручивая лопаткой.

Удалите процессор из радиатора. Не прикасайтесь к контактам.

Разборка завершена — следующие шаги предназначены для повторной установки процессора.

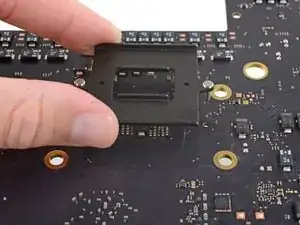

Установите опорную пластину на материнскую плату и удерживайте её на месте, пока переворачиваете плату так, чтобы сторона с сокетом процессора была сверху.

Перед установкой радиатора ознакомьтесь с нашим руководством по термопасте для инструкций по очистке и подготовке термических поверхностей и нанесению нового слоя термопасты на кристаллы процессора и графического процессора.

Для чипов видеопамяти вокруг графического процессора устанавливайте термопрокладки или густую термопасту, такую как термопаста-замазка или K5-PRO, а не обычную термопасту.

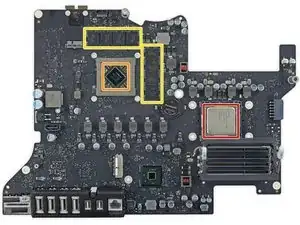

Указанные выше «термические поверхности» включают:

Процессор

Графический процессор

Чипы видеопамяти

Пластины радиатора

Обратите внимание, что радиатор не требует новой термопасты. Очистите его, но наносите термопасту только на другие поверхности.

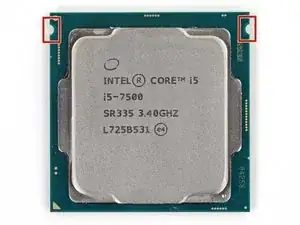

Выравните процессор так, чтобы вырезы в процессоре совпадали с выступами в разъёме.

Аккуратно опустите процессор в разъём. Старайтесь опускать его строго вертикально и избегайте смещения после установки в разъём.

Сойдётесь отверстия на секции радиатора с штырями на опорной пластине.

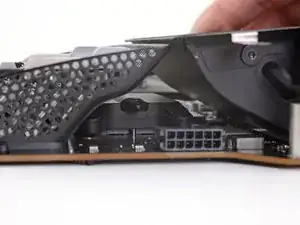

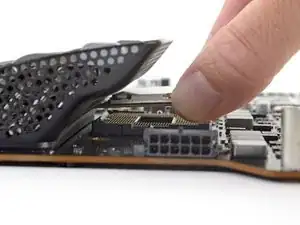

Установите радиатор строго вертикально на процессор, графический процессор и чипы оперативной памяти.

Не двигайте радиатор после контакта с процессором. Термопаста прикрепит процессор к радиатору, и перемещение может погнуть контакты процессора.

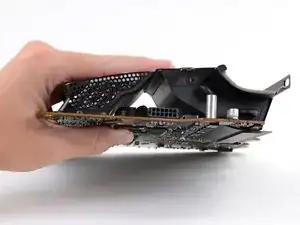

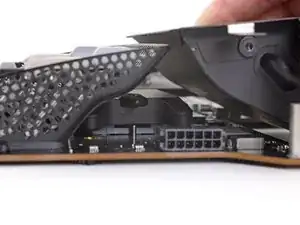

Поддерживая внутрь направленное давление на радиатор и опорную пластину, переверните плату так, чтобы радиатор оказался вниз.

Обязательно удерживайте опорную пластину при перемещении платы. Если опорная пластина выпадет, радиатор может сместиться и повредить контакты процессора.

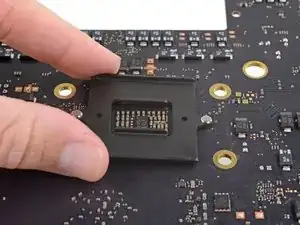

Поместите пружинную пластину на опорную пластину.

Будьте очень осторожны, чтобы не сдвинуть радиатор при установке винтов.

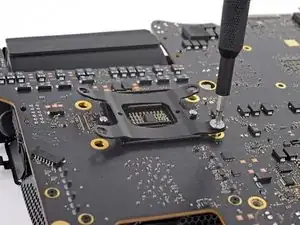

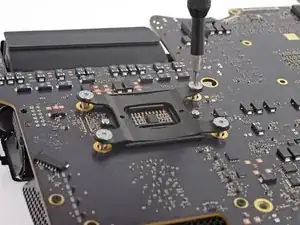

Аккуратно вверните один из винтов крепления радиатора процессора так, чтобы было задействовано всего несколько витков резьбы.

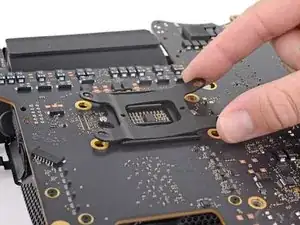

Нажмите на противоположный угол пружинной пластины от места, где вы только что установили винт.

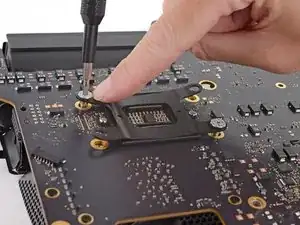

Удерживая угол прижатым, вверните винт в этот угол радиатора, снова затянув его только до первых нескольких витков резьбы.

Повторите процесс прижатия пружинной пластины и частичной завёртки винтов, чтобы установить оставшиеся два винта радиатора.

Понемногу затягивайте винты в том же порядке, в котором вы их устанавливали — в форме «X»: начните с одного угла, затем перейдите на противоположный.

Не перетягивайте винты, чтобы не повредить плату. Затягивайте их только до момента соприкосновения с платой.
