Замена дисплейного модуля MacBook Pro 13" Unibody начала 2011 года

Удалите следующие десять винтов:

Три крестовые винта Phillips #00 длиной 14,4 мм

Три крестовые винта Phillips #00 длиной 3,5 мм

Четыре крестовые винта с выступом Phillips #00 длиной 3,5 мм

При установке мелких винтов ориентируйте их перпендикулярно лёгкой кривизне корпуса (они не входят вертикально).

С помощью пальцев отожмите нижнюю крышку от корпуса MacBook вблизи вентиляционного отверстия.

Снимите нижнюю крышку.

Используйте кромку лопатки, чтобы поддеть разъём аккумулятора вверх из гнезда на плате логики.

Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «вывести» его из гнезда поочерёдными движениями. Будьте осторожны с углами разъёмов — их легко сломать.

Слегка отогните кабель батареи от его гнезда на плате логики, чтобы он случайно не подключился во время работы.

Используйте плоский конец лопатки, чтобы поддеть вверх разъём шлейфа AirPort/Bluetooth из его гнезда на плате логики.

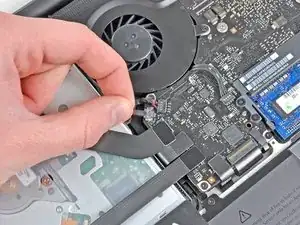

Осторожно вытащите кабель камеры из его гнезда на плате логики.

Тяните кабель параллельно плоскости платы логики. Подтягивание вверх может повредить плату логики или сам кабель.

Осторожно отведите в сторону шлейф AirPort/Bluetooth, пока вы отклеиваете кабель камеры от клея, фиксирующего его к сабвуферу и кронштейну AirPort/Bluetooth.

Выведите кабель камеры из-под фиксирующего язычка, выполненного в кронштейне AirPort/Bluetooth.

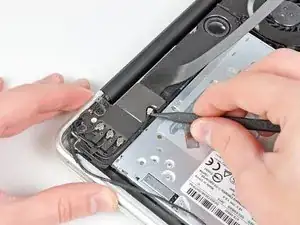

Используйте наконечник лопатки, чтобы поддеть вверх ближайший к плате логики антенный разъём из его гнезда на плате AirPort/Bluetooth.

Выведите антенный кабель из-под язычка, выполненного в кронштейне AirPort/Bluetooth.

Повторяя приём, описанный в предыдущем шаге, отключите оставшиеся три антенных разъёма.

Выведите их кабели из вырезов в кронштейне AirPort/Bluetooth.

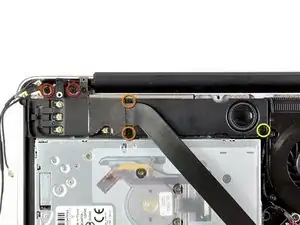

Удалите следующие пять винтов:

Два крестовых винта Phillips длиной 10,3 мм

Два крестовых винта Phillips длиной 3,1 мм

Один крестовый винт Phillips длиной 5 мм

Поднимите сборку AirPort/Bluetooth и сабвуфер вверх вблизи центра боковой стороны оптического привода, пока они не разойдутся.

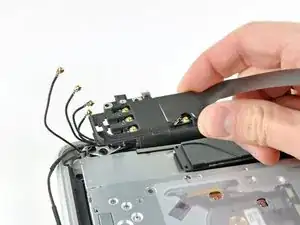

Снимите сборку AirPort/Bluetooth, при этом обратите внимание на хрупкий антенный контакт в углу верхней крышки.

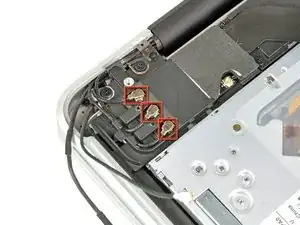

Удалите два из трёх винтов T8 Torx длиной 6 мм, фиксирующих правую сторону дисплея к верхней крышке.

Мы намеренно оставляем один винт, чтобы облегчить последующие шаги.

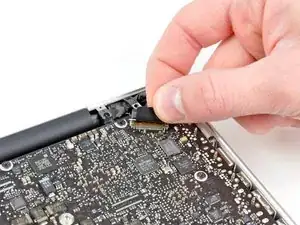

Возьмитесь за пластиковую оттяжную лапку, закреплённую на защёлке шлейфа данных дисплея, и поверните её в сторону гнезда питания (DC-In).

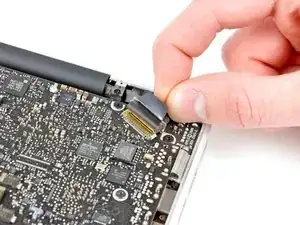

Потяните шлейф данных дисплея прямо из его гнезда на плате логики.

Не поднимайте шлейф данных дисплея вверх — его гнездо очень хрупкое. Тяните кабель параллельно плоскости платы логики.

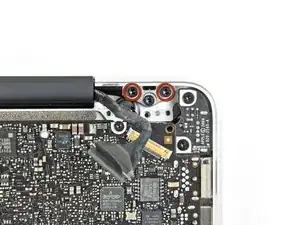

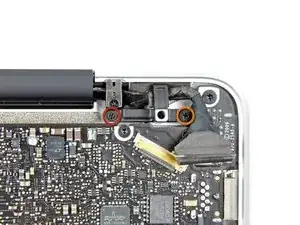

Удалите следующие два винта:

Один крестовый винт Phillips длиной 8,6 мм

Один крестовый винт Phillips длиной 5,5 мм

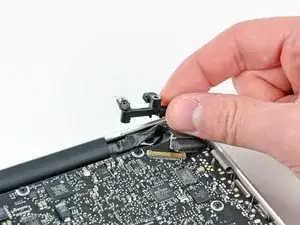

Снимите фиксатор шлейфа данных дисплея с верхней крышки.

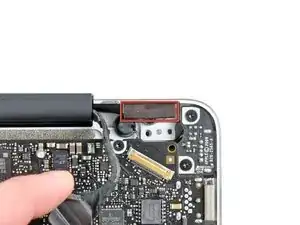

Снимите кусочек поролоновой ленты, закрывающей винты дисплея вблизи платы питания MagSafe DC-In.

Удалите два из трёх винтов T8 Torx длиной 6 мм, фиксирующих левую сторону дисплея к верхней крышке.

Мы намеренно оставляем один винт, чтобы облегчить последующие шаги.

Откройте MacBook Pro так, чтобы дисплей находился перпендикулярно верхней крышке.

Разместите раскрытый MacBook Pro на столе, как показано на фото.

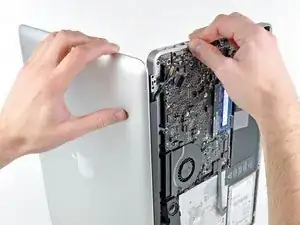

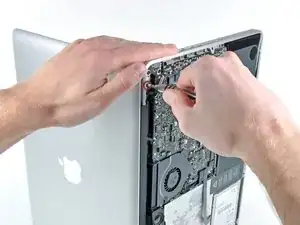

Держа дисплей и верхнюю крышку вместе левой рукой, удалите оставшийся винт T8 Torx из нижнего крепления дисплея.

Обязательно держите дисплей и верхнюю крышку вместе левой рукой. Если не удерживать, освобождённый дисплей/верхняя крышка могут упасть, что может повредить компоненты.

Удалите последний винт T8 Torx, фиксирующий дисплей к верхней крышке.

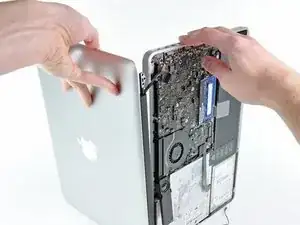

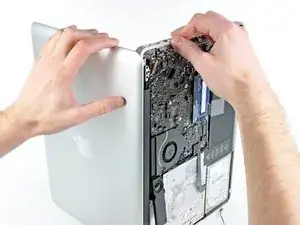

Возьмите верхнюю крышку правой рукой и слегка поверните её в направлении верхней части дисплея, чтобы верхний кронштейн дисплея освободил край верхней крышки.

Слегка отведите дисплей от верхней крышки.

Поднимите дисплей вверх и отведите его от верхней крышки, следя за кронштейнами или кабелями, которые могут зацепиться.
