Замена трекпада MacBook Air 15" 2024

Разрядите батарею MacBook до уровня ниже 25% перед началом ремонта — заряженная батарея может загореться в случае повреждения.

Отключите все кабели и полностью выключите MacBook.

Закройте дисплей и положите MacBook нижней стороной вверх. Держите ноутбук закрытым до тех пор, пока физически не отсоедините батарею.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Используйте отвёртку P5 pentalobe, чтобы удалить четыре винта длиной 6.4 мм, фиксирующие нижнюю крышку.

Приложите присоску к центру переднего края нижней крышки.

Поднимите присоску, чтобы создать зазор между нижней крышкой и рамой.

Вставьте открывающую лопатку в получившийся зазор.

В следующих двух шагах вы почувствуете и услышите освобождение шести защёлок. Если защёлка не отпускается, вставьте лопатку глубже и попробуйте снова.

Сдвиньте лопатку к нижнему правому углу, чтобы освободить первую защёлку.

Проведите лопатку вокруг угла и вверх по правому краю, чтобы освободить следующие две защёлки.

Вставьте открывающую лопатку в первоначальный зазор, созданный присоской.

Сдвиньте лопатку к нижнему левому углу и вверх по левому краю, чтобы освободить оставшиеся три защёлки.

Четыре скользящих защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Отделение этих защёлок требует большого усилия — подумайте о перчатках, чтобы защитить руки от острых кромок нижней крышки.

Держите нижнюю крышку плоско относительно рамы и сильно сдвигайте её прямо от заднего края, по одной стороне за раз, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки с головками винтов, над которыми они сдвигаются. Надавите и сдвиньте нижнюю крышку в сторону заднего края, чтобы защёлки вошли в зацепление — она перестанет скользить, когда защёлки встанут на место.

Когда одна сторона фиксируется, это может вывести другую из соосности. Проверяйте обе стороны при нажатии — вдоль заднего края не должно быть зазора.

Когда нижняя крышка будет заподлицо с рамой, сильно прижмите по периметру, чтобы зафиксировать шесть защёлок.

Вы услышите и почувствуете отчетливый щелчок при защёлкивании каждой защёлки.

Используйте пинцет с притуплёнными концами или пальцы, чтобы снять кусочек ленты, покрывающий крышку разъёма батареи.

При сборке используйте оставшийся клей, чтобы закрепить ленту на крышке.

Используйте отвёртку 3IP Torx Plus, чтобы удалить два винта длиной 1.5 мм, фиксирующие крышку разъёма батареи.

Снимите крышку.

Используйте открывающую лопатку, чтобы приподнять и отсоединить разъём батареи.

Чтобы подключить герметичный разъём, совместите его с гнездом и осторожно нажмите с одной стороны, пока он не щёлкнет, затем нажмите с другой стороны. Может потребоваться несколько попыток для точного совмещения разъёма.

Маленький кусочек чёрной ленты скрывает два винта крышки кабеля трекпада.

Снимите ленту с кабеля трекпада с помощью пинцета или пальцев.

При сборке используйте оставшийся клей, чтобы закрепить ленту на крышке.

Слабый клей фиксирует кабель трекпада к его металлической крышке.

Оттяните кабель трекпада от крышки, чтобы отделить клей, который его закрепляет.

При сборке:

Используйте оставшийся клей, чтобы закрепить кабель трекпада на крышке. Если кабель не держится, используйте двусторонний скотч для фиксации.

Если у вас есть заменяющий кабель трекпада с уже нанесённым клеевым слоем, снимите защитную плёнку и прижмите кабель на место.

Используйте отвёртку 3IP Torx Plus, чтобы удалить два винта длиной 1.5 мм, фиксирующие крышку кабеля трекпада.

Снимите крышку.

Используйте наконечник лопатки, чтобы приподнять и отсоединить пресс‑разъём кабеля трекпада от логической платы.

Две маленькие полоски клея фиксируют кабель трекпада к корпусу.

Разогрейте iOpener и приложите к кабелю трекпада на две минуты, чтобы размягчить клей, фиксирующий его к корпусу.

Вы также можете использовать фен — но сильный нагрев может повредить аккумулятор, поэтому действуйте осторожно.

Потяните кабель трекпада в нижнюю часть MacBook, чтобы отделить его от корпуса.

При сборке:

Используйте оставшийся клей, чтобы закрепить кабель трекпада на крышке. Если кабель не держится, используйте двустороннюю ленту.

Если у вас есть заменённый кабель трекпада с уже нанесённым клеем, удалите защитные плёнки и прижмите кабель на место.

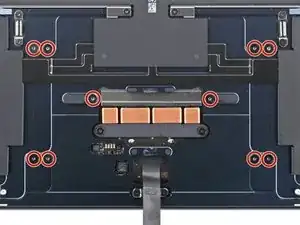

Используйте отвертку Torx Plus 5IP, чтобы вывернуть десять винтов длиной 4 мм, фиксирующих трекпад.

Будьте осторожны, не потеряйте четыре шайбы, лежащие на стойках винтов трекпада. Без них трекпад не войдёт правильно.

Медленно откройте MacBook — трекпад останется на дисплее.

Протяните кабель трекпада через его паз в корпусе.

Снимите трекпад с дисплея.

Примечание при сборке:

Перед установкой нового трекпада убедитесь, что все четыре шайбы на месте.

Перед установкой трекпада убедитесь, что к нему подсоединён кабель. Если у вашего нового трекпада нет кабеля, выполните следующие три шага, чтобы снять и перенести старый кабель.

Используйте кончик лопатки или чистый ноготь, чтобы приподнять шарнирную защёлку ZIF‑разъёма кабеля трекпада.

При сборке:

Зафиксируйте кабель, опустив защёлку вниз.

Если к кабелю трекпада приклеена клейкая лента, снимите защитную плёнку и прижмите кабель на месте.

Если у кабеля нет клея, используйте полоску двусторонней ленты, чтобы закрепить его на трекпаде.

Сильный клей фиксирует кабель трекпада на трекпаде чуть ниже разъёма кабеля.

Разогрейте iOpener и приложите его к нижнему краю трекпада на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен для нагрева кабеля.

Просуньте медиатор под кабель трекпада и проводите им вперёд‑назад, чтобы отделить кабель от трекпада.

Вытяните кабель трекпада из гнезда и снимите его.

При сборке убедитесь, что защёлка поднята перед вставкой кабеля трекпада в гнездо.
