Замена разъёма для наушников Mac mini (2024)

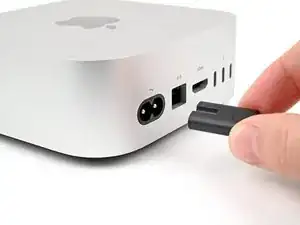

Полностью выключите Mac mini и отсоедините все кабели.

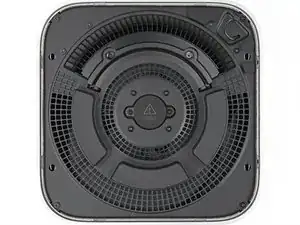

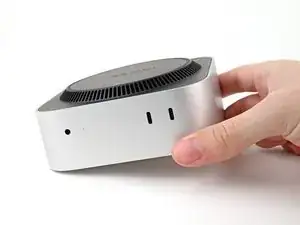

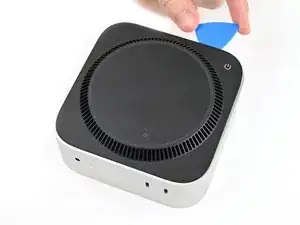

Переверните Mac mini и поместите его на чистую ровную поверхность, чтобы не поцарапать корпус.

Использование инструмента Jimmy или других металлических инструментов на этом шаге может поцарапать алюминиевый корпус; однако это самый простой способ выполнить шаг. Следуйте альтернативным инструкциям, чтобы избежать царапин.

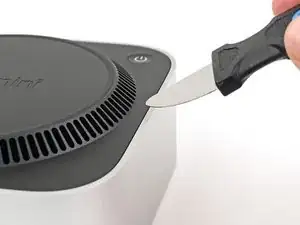

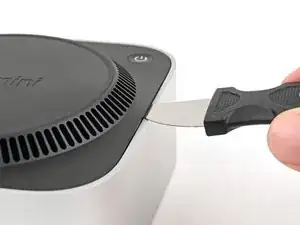

Вставьте Jimmy в зазор между нижней крышкой и корпусом.

Подденьте нижнюю крышку, чтобы увеличить зазор.

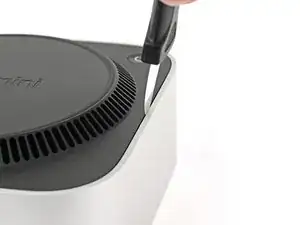

Альтернативно, можно вставить наконечник лопатки в одно из отверстий пластиковой вентиляционной решётки и поддеть крышку, чтобы создать зазор, достаточный для вставки открывалки.

Оставьте Jimmy вставленным под нижнюю крышку.

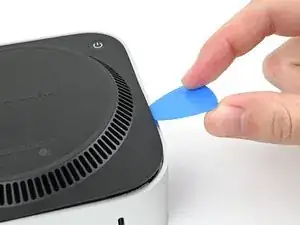

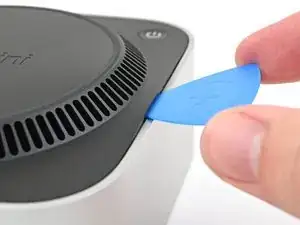

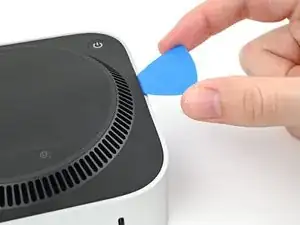

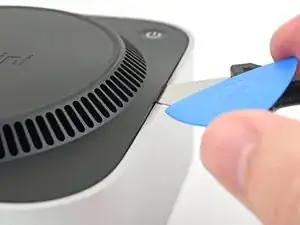

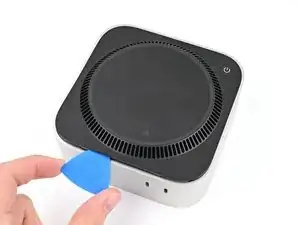

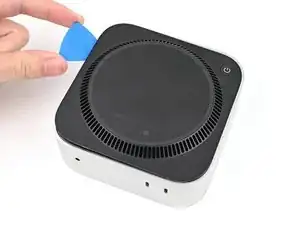

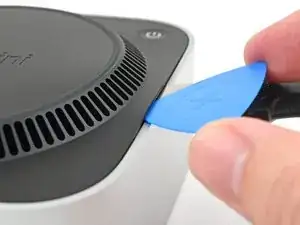

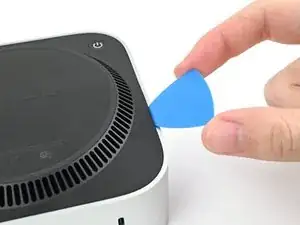

Вставьте открывалку в зазор, образованный Jimmy.

Извлеките Jimmy.

Проведите открывалкой вдоль нижней крышки, пока не почувствуете, что она зацепилась за штифт.

Всего имеется четыре штифта — по одному в каждом углу нижней крышки.

Поверните открывалку, чтобы поднять штифт из паза.

Продолжайте проводить открывалкой по периметру нижней крышки, поддевая и освобождая остальные штифты.

Не вставляйте открывалку более чем на 2,5 см при работе вблизи кнопки питания, чтобы не повредить кабель.

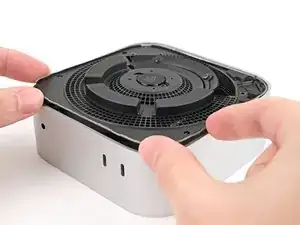

При сборке надавите по периметру нижней крышки, пока не услышите и не почувствуете, как все четыре штифта вернулись на место.

Не отделяйте нижнюю крышку, поскольку она всё ещё соединена с Mac mini кабелем.

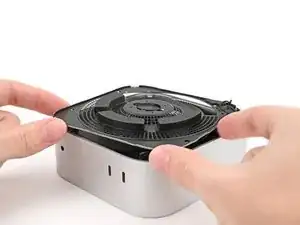

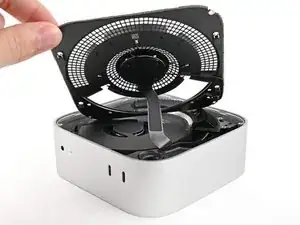

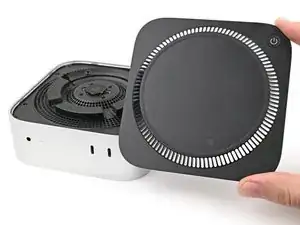

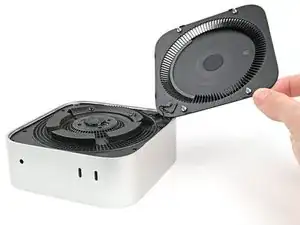

Поднимите край нижней крышки, противоположный кнопке питания, и отверните её, чтобы открыть доступ к кабелю кнопки питания.

Кабель кнопки питания очень хрупкий! Чтобы получить доступ к внутренностям, его не обязательно отключать — но в этом случае нижняя крышка должна оставаться приподнятой.

Чтобы отключить кабель и снять нижнюю крышку, выполните следующие два шага.

Если Вы не отключаете кабель, подложите под нижнюю крышку опору, чтобы не создавать нагрузку на кабель, и пропустите следующие два шага.

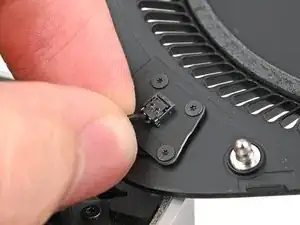

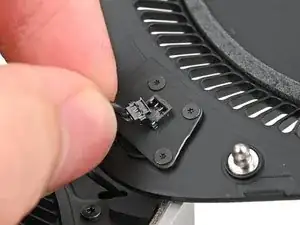

Удерживайте кабель кнопки питания около разъёма и потяните его в сторону от гнезда, чтобы отключить.

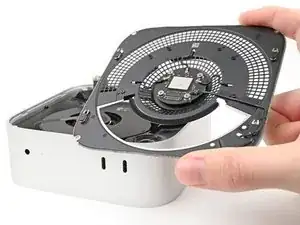

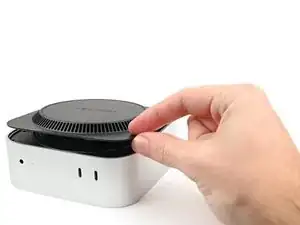

Снимите нижнюю крышку.

Во время ремонта внимательно следите за каждым винтом и убедитесь, что все винты возвращаются точно на свои места.

Хотя в Mac mini используются винты Torx Plus, подойдут и стандартные биты Torx. Убедитесь, что оказываете постоянное усилие вниз, чтобы не сорвать резьбу.

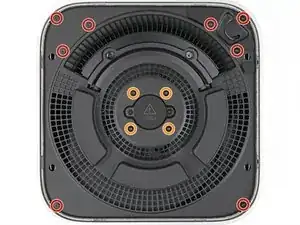

Используйте отвёртку T5 Torx, чтобы открутить двенадцать винтов, крепящих внутреннюю пластину:

Восемь винтов длиной 3,4 мм

Четыре винта длиной 2,4 мм

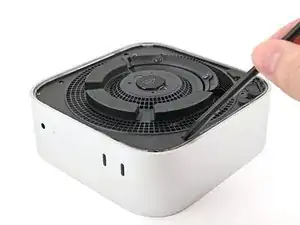

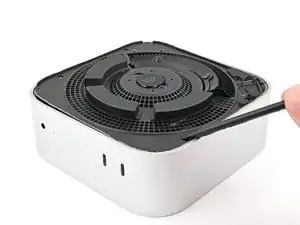

Вставьте наконечник лопатки в один из пазов защёлок внутренней пластины.

Подденьте внутреннюю пластину достаточно сильно, чтобы можно было взяться за край на той же стороне, где находится разъём для наушников.

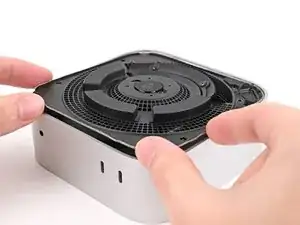

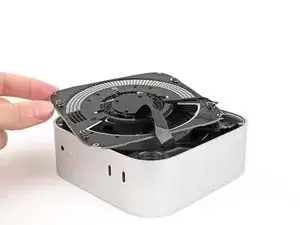

Сдвиньте внутреннюю пластину от корпуса, чтобы вытащить её из-под выступа радиатора.

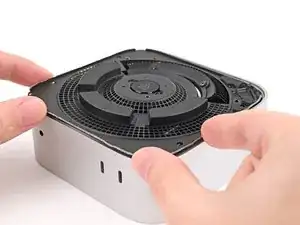

При сборке вставьте внутреннюю пластину обратно под радиатор и надавите по краям, чтобы закрепить её в корпусе.

Не извлекайте внутреннюю пластину, так как она всё ещё соединена с Mac mini кабелем.

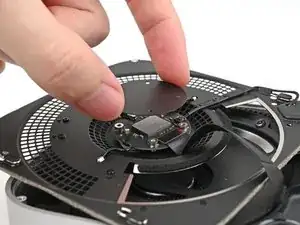

Поднимите внутреннюю пластину и переверните её, чтобы открыть доступ к кабелю модуля беспроводной связи.

Во время этого шага придерживайте модуль беспроводной связи одной рукой.

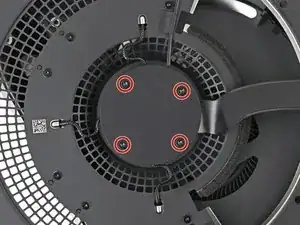

Используйте отвёртку Torx Plus 5IP, чтобы открутить четыре 2,5 мм винта, крепящих крышку модуля беспроводной связи.

Снимите крышку модуля беспроводной связи.

При сборке внимательно осмотрите нижнюю сторону крышки, найдите на ней прямоугольный поролоновый элемент. Выровняйте этот элемент над разъёмом модуля беспроводной связи, чтобы правильно ориентировать крышку.

На данном этапе придерживайте беспроводной модуль одной рукой.

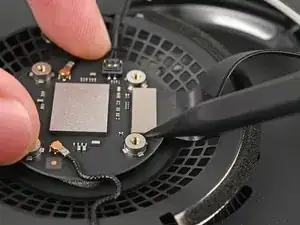

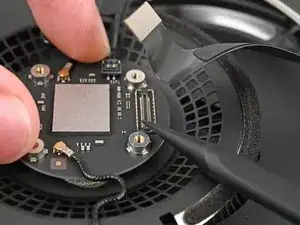

Вставьте конец лопатки под один из коротких краёв разъёма подключения беспроводного модуля press connector.

Не вставляйте лопатку в другие места, чтобы не повредить компоненты, закреплённые на плате.

Подденьте модуль, чтобы отключить его.

Снимите внутреннюю пластину.

Если Вы следовали этому руководству, чтобы почистить вентилятор, самое время это сделать.

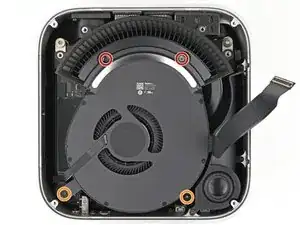

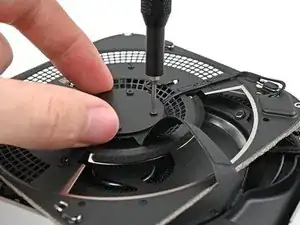

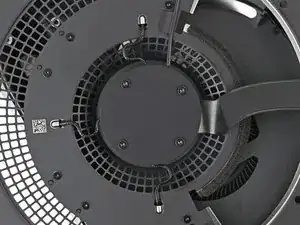

Открутите четыре винта, крепящих вентилятор:

Два винта Torx Plus 3IP длиной 2,4 мм

Два винта Torx Plus 5IP длиной 7,9 мм

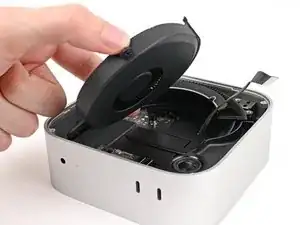

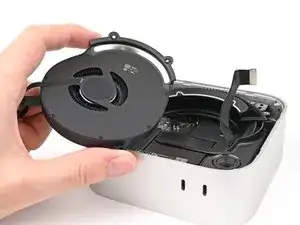

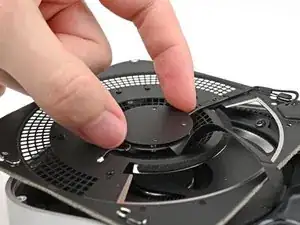

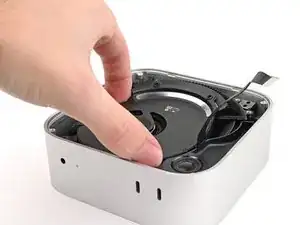

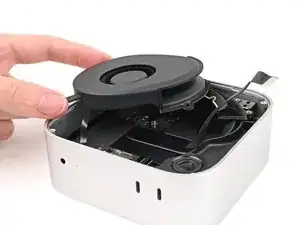

Поднимите вентилятор из его посадочного места в корпусе и переверните его, чтобы открыть провод и разъём.

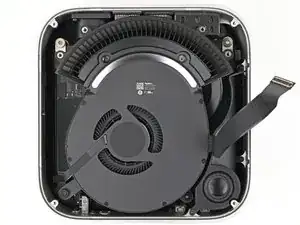

Положите вентилятор на корпус и радиатор.

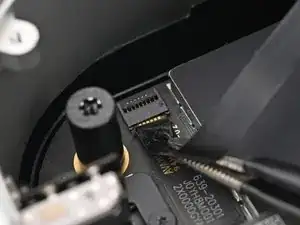

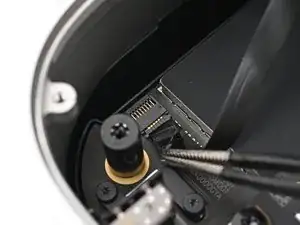

Воспользуйтесь пинцетом, чтобы отогнуть ленту, закрывающую разъём ZIF вентилятора ZIF connector.

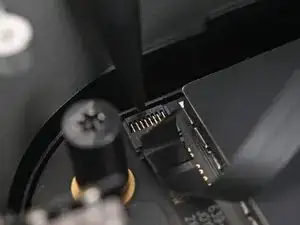

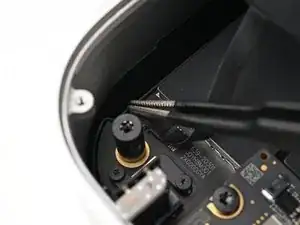

Воспользуйтесь концом лопатки или ногтем, чтобы поднять фиксатор на разъёме ZIF вентилятора.

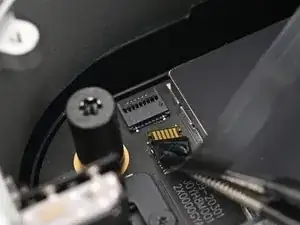

Воспользуйтесь пинцетом или пальцами, чтобы выдвинуть разъём ZIF прямо из гнезда.

Снимите вентилятор.

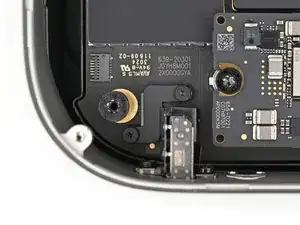

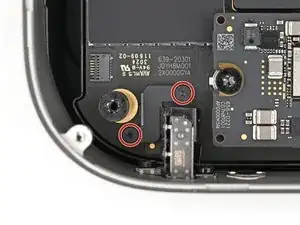

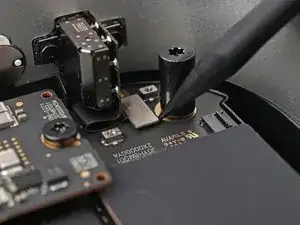

Используйте отвёртку Torx Plus 3IP, чтобы открутить два винта длиной 2,2 мм, крепящих крышку разъёма наушников.

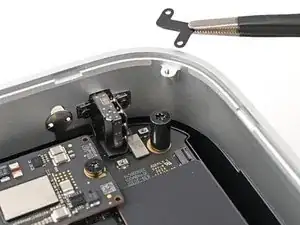

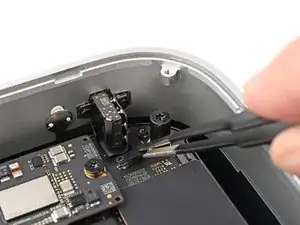

Используйте пинцет или пальцы, чтобы снять крышку разъёма наушников.

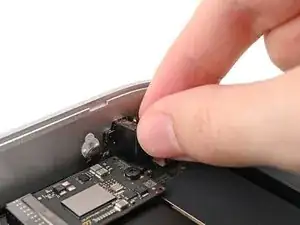

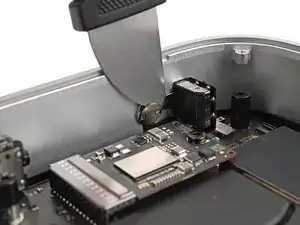

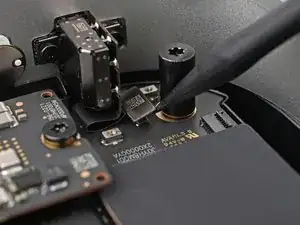

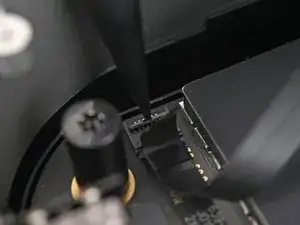

Воспользуйтесь концом лопатки, чтобы поддеть и отключить разъём подключения гнезда наушников.

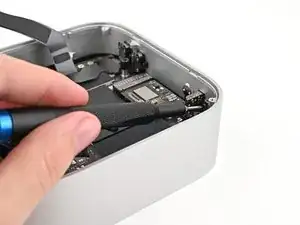

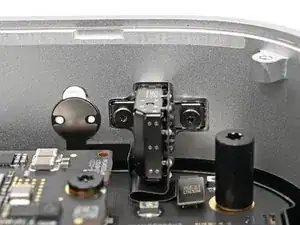

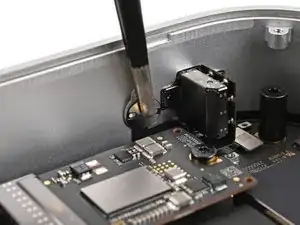

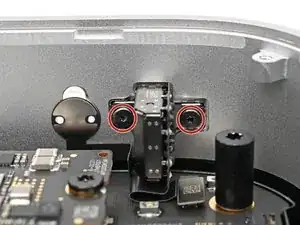

Используйте отвёртку Torx Plus 3IP, чтобы открутить два винта длиной 4,0 мм, крепящих гнездо наушников.

Если Вы не используете гибкий переходник, убедитесь, что отвёртка расположена максимально параллельно винту. Прикладывайте постоянное усилие к винту, чтобы не сорвать резьбу.

Индикатор питания соединён с гнездом наушников, и для продолжения необходимо отделить его клейкую ленту.

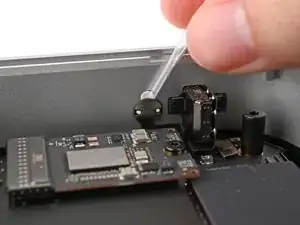

Нанесите несколько капель изопропилового спирта (>90%) на серебристую пластину индикатора питания.

Подождите одну минуту, пока спирт просочится под индикатор и ослабит клей.

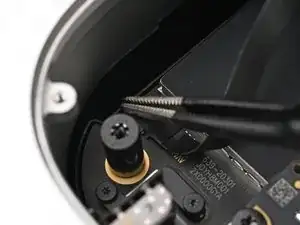

Вставьте инструмент Джимми между верхней частью индикатора питания и корпусом, чтобы отделить клейкую ленту.

При сборке совместите отверстия индикатора питания с белыми штифтами в корпусе. Если старая лента перестала клеиться, замените её тонкой двусторонней лентой, такой как Tesa Tape.

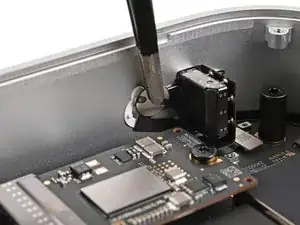

Аккуратно удерживайте индикатор питания пинцетом и оттяните его от корпуса, чтобы отделить клейкую ленту, фиксирующую его кабель.

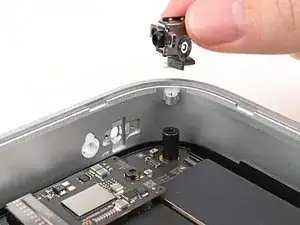

Поднимите гнездо наушников из корпуса и извлеките его.
