Mac Mini (2024) Идентификация микросхем
Здесь вы найдете информацию по идентификации микросхем для Mac mini (2024). Подробности см. в нашем разборе Mac mini (2024).
Особая благодарность нашему участнику сообщества Chunglin Chin за вклад в это руководство!

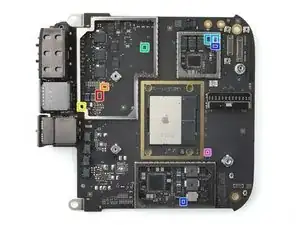

Шаг 1

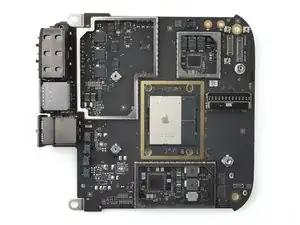

Apple APL1206/339S01548 E M4 дека‑ядерный процессор для приложений с графическим ядром
Micron MT62F1G64D4AS-026 XT:C 8 ГБ LPDDR5 SDRAM
Apple APL1066/343S00710 управление питанием
Apple APL1067/343S00683 ? управление питанием
Возможно контроллер Thunderbolt 4 Apple U0P4F7-Y2
Winbond W25Q64NE 8 МБ последовательная NOR‑флэш
Возможно Infineon CYUSB2408 преобразователь уровней USB
Шаг 2

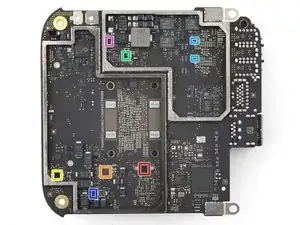

Winbond W25X40CL 4 Мбит последовательная NOR‑флэш
Texas Instruments TPS628502 2 A / настраиваемый понижающий преобразователь
Analog Devices DC‑DC преобразователь
Texas Instruments TPS715A01 80 мА / настраиваемый LDO‑регулятор
Texas Instruments TPS2559 коммутатор распределения питания
Texas Instruments INA190A2 двунаправленный усилитель для контроля тока
Texas Instruments TLV7021 однополярный компаратор
Шаг 3

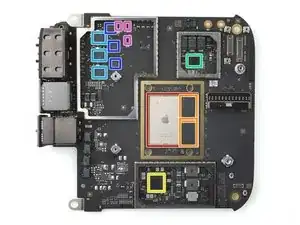

Возможно Parade Technologies PS190 преобразователь DisplayPort → HDMI
Genesys Logic GL3590-TBYS2 контроллер хаба 3× USB Type‑C SuperSpeed+ и 3× USB Type‑A SuperSpeed+
Macronix MX25V2035FZUI 2 Мбит последовательная NOR‑флэш
Texas Instruments SN26A23 контроллер USB Type‑C
GigaDevice GD25Q80E 1 МБ последовательная NOR‑флэш
Broadcom BCM57762 контроллер гигабитного Ethernet
Winbond W25Q64NE 8 МБ последовательная NOR‑флэш
Шаг 4
Apple APL5791/343S00709 управление питанием
Renesas контроллер с мультифазным управлением
Cirrus Logic CS42L84A аудиокодек
Texas Instruments SN012776B0 аудиоусилитель
Texas Instruments TPS628502 2 A / настраиваемый понижающий преобразователь
Texas Instruments TPS621371 понижающий преобразователь
Возможно контроллер PWM DC‑DC от Renesas
Шаг 5

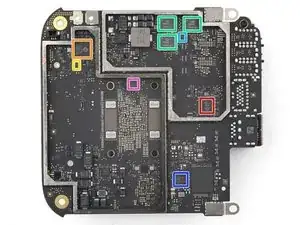

onsemi NCP380LMU05AATBG коммутатор распределения питания
Возможно смешанный сигнальный массив Renesas
Texas Instruments TLV75801P 500 мА / настраиваемый LDO‑регулятор
Texas Instruments INA190A2 двунаправленный усилитель для контроля тока
Texas Instruments INA190A3 двунаправленный усилитель для контроля тока
Texas Instruments TLV7011 однополярный компаратор
Texas Instruments TLV9051 однополярный операционный усилитель
Шаг 6

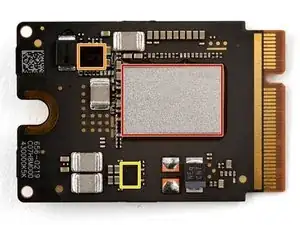

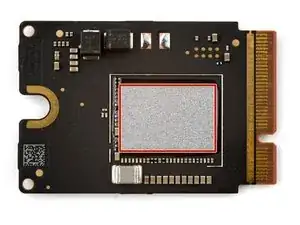

SanDisk SDMVGKLK2 128G 128 ГБ NAND‑флэш
Шаг 7

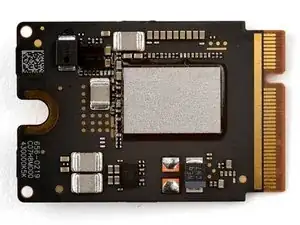

SanDisk SDMVGKLK2 128G 128 ГБ NAND‑флэш
Apple 338S00600-A0 управление питанием
Texas Instruments TPS62180 6 A синхронный понижающий преобразователь
Шаг 8

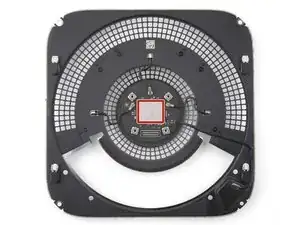

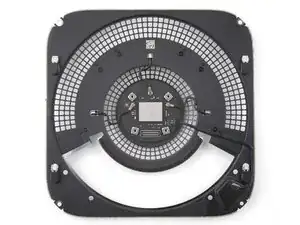

Возможно модуль Bluetooth и Wi‑Fi USI 339S01162
Перевод руководства с ifixit.com
