Замена центральной антенны MacBook Unibody модели A1342

Снимите восемь винтов Phillips длиной 4 мм, удерживающих нижний корпус MacBook.

Нижний корпус изготовлен из алюминия с резиновым покрытием. Не сгибайте алюминий чрезмерно при снятии, поскольку любое остаточное деформирование вызовет проблемы с допусками при сборке.

Немного приподнимите нижний корпус вблизи вентиляционного отверстия.

Продолжайте проводить пальцами между нижним и верхним корпусами, пока верхний корпус не отстегнется от удерживающих защёлок.

Расположение этих трёх защёлок показано на третьем изображении.

В целях предосторожности рекомендуется отключить разъём батареи от логической платы, чтобы избежать электрического разряда. Этот шаг необязателен и не требуется.

Используйте плоский конец лопатки, чтобы приподнять разъём батареи из его гнезда на логической плате.

Возможно, удобнее воспользоваться ногтями, чтобы приподнять обе стороны разъёма.

Удалите следующие винты со стороны оптического привода задней вентиляционной решётки:

Два винта T8 Torx длиной 10 мм

Два винта Phillips длиной 5,2 мм

Удалите следующие винты со стороны разъёмов задней вентиляционной решётки:

Два винта T8 Torx длиной 10 мм

Два винта Phillips длиной 5,2 мм

Осторожно поднимите заднюю вентиляционную решётку из верхнего корпуса.

Снимите один винт Phillips длиной 3 мм, фиксирующий заземляющую перемычку антенны AirPort/Bluetooth к заднему динамику.

Используйте наконечник лопатки, чтобы поддеть коннекторы антенн AirPort и Bluetooth (всего 3) и отсоединить их от платы AirPort/Bluetooth.

Выведите длинную антенну из её канала в корпусе заднего динамика.

Возьмитесь за пластиковую тягу, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.

Под пластиковой тягой также есть тонкая металлическая фиксирующая клипса, которую необходимо освободить (используйте наконечник лопатки), прежде чем можно будет отсоединить кабель данных дисплея.

Осторожно потяните разъём кабеля данных дисплея от его гнезда на логической плате.

Тяните разъём параллельно поверхности логической платы.

Гнездо кабеля данных дисплея изготовлено из очень тонкого металла и легко гнётся. Убедитесь, что вы тянете разъём прямо от гнезда.

Откройте MacBook так, чтобы дисплей был перпендикулярен верхнему корпусу.

Поместите открытый MacBook на стол, как показано на фото.

Держа дисплей и верхний корпус вместе левой рукой, снимите оставшийся винт T8 Torx длиной 7,8 мм с фиксирующей шайбой с нижнего кронштейна дисплея.

Обязательно держите дисплей и верхний корпус вместе левой рукой. Несоблюдение этого может привести к падению освобождённого узла дисплея/верхнего корпуса и повреждению компонентов.

Удалите последний оставшийся винт T8 Torx, фиксирующий дисплей к верхнему корпусу.

Возьмите верхний корпус правой рукой и слегка поверните его в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободился от кромки верхнего корпуса.

Кабель данных дисплея может зацеплять верхний кронштейн за верхний корпус. Возможно, будет полезно слегка повернуть верхний корпус от дисплея для дополнительного зазора.

Поверните дисплей слегка от верхнего корпуса.

Поднимите дисплей вверх и от верхнего корпуса, следя за тем, чтобы кронштейны и кабели не зацепились.

Вставьте плоский конец лопатки между тонкой резиновой полоской, окружающей переднюю рамку дисплея, и задней рамкой дисплея.

Не пытайтесь вставить лопатку между тонкой резиновой полоской и пластиковой лицевой частью передней рамки дисплея.

Используйте плоский конец лопатки, чтобы аккуратно отвести переднюю рамку дисплея от клея, который приклеивает её к задней рамке дисплея.

Не поддевайте возле хрупкой стеклянной панели ЖК-дисплея. Также не сгибайте пластик чрезмерно, так как он может деформироваться.

Продолжайте поддевать, пока передняя рамка дисплея не освободится вдоль правой стороны дисплея и за правой фиксирующей петлёй.

Используйте плоский конец лопатки, чтобы отвести переднюю рамку дисплея от верхнего края узла дисплея.

Может быть полезно вставлять и поворачивать плоский конец лопатки, чтобы увеличить зазор между передней и задней рамками дисплея по мере продвижения вокруг краёв дисплея.

Продолжайте разъединять, пока верхний край передней рамки дисплея не освободится от узла дисплея.

Будьте осторожны при поддевании рядом с платой камеры iSight, так как у неё открытые цепи и она хрупкая.

Используйте лопатку, чтобы отжать левую сторону передней рамки дисплея от узла дисплея.

Осторожно приподнимите область позади левого шарнира зажима.

При сборке убедитесь, что маленькие пластиковые штырьки на передней рамке дисплея совпадают с отверстиями в задней рамке дисплея (показано красным). Невыполнение этого условия не позволит передней рамке прилегать заподлицо к задней рамке.

Медленно продвигайтесь по нижнему краю передней рамки дисплея, пока она не отстранится от узла дисплея.

Обязательно приподнимайте как можно дальше от ЖК-экрана, так как он выступает ниже края передней рамки дисплея.

Когда вы будете примерно на половине пути, приподнимайте нижний край передней рамки дисплея с другой стороны, чтобы облегчить процесс.

Снимите переднюю рамку дисплея с узла дисплея.

Чтобы клейкая лента не потеряла липкость, не прикасайтесь к ней чрезмерно и держите её в чистоте до момента установки.

Удалите два винта Phillips 3 мм, фиксирующих крышку зажима к задней рамке дисплея.

Вставьте плоский конец лопатки в открытый край крышки зажима и приподнимите, чтобы отжать её от задней рамки дисплея.

Приподнимайте с обеих сторон крышки зажима, пока она полностью не отделится от узла дисплея.

Снимите крышку зажима с узла дисплея.

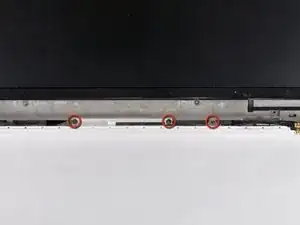

Удалите три винта Phillips, фиксирующих центральную антенну и её кабель к задней рамке дисплея.

Винт, фиксирующий кабель к задней рамке, может быть короче, чем винты, фиксирующие саму антенну.

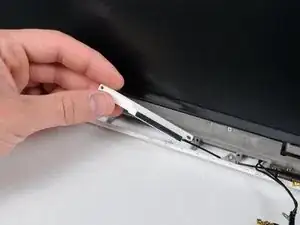

Снимите центральную антенну с узла дисплея.
