Замена платы AirPort/Bluetooth в MacBook Pro 13" Unibody середины 2012 г.

Удалите следующие десять винтов:

Три винта Phillips #00 длиной 14,4 мм

Три винта Phillips #00 длиной 3,5 мм

Четыре винта с буртиком Phillips #00 длиной 3,5 мм

При установке маленьких винтов выравнивайте их перпендикулярно лёгкой кривизне корпуса (они не входят строго вертикально).

Используйте пальцы, чтобы отстранить нижнюю крышку от корпуса MacBook в районе вентиляционного отверстия.

Снимите нижнюю крышку.

Используйте кромку лопатки, чтобы поддеть разъём аккумулятора вверх из его гнезда на плате логики.

Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «вывести» его из гнезда. Будьте осторожны с углами разъёмов — их легко сломать.

Немного отогните кабель аккумулятора от его гнезда на плате логики, чтобы он случайно не подключился во время работы.

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа AirPort/Bluetooth вверх из его гнезда на плате логики.

Осторожно выньте кабель камеры из его гнезда на плате логики.

Тяните кабель параллельно плоскости платы логики. Подтягивание вверх может повредить плату логики или сам кабель.

Аккуратно отведите шлейф AirPort/Bluetooth в сторону, одновременно отрывая кабель камеры от клея, прикрепляющего его к сабвуферу и кронштейну AirPort/Bluetooth.

Выведите кабель камеры из-под фиксирующего выступа, отлитого в кронштейне AirPort/Bluetooth.

Используйте наконечник лопатки, чтобы поддеть антеннный разъём, ближайший к плате логики, вверх из его гнезда на плате AirPort/Bluetooth.

Выведите антенный кабель из-под выступа, отлитого в кронштейне AirPort/Bluetooth.

Используя метод, описанный в предыдущем шаге, отсоедините оставшиеся три антеннных разъёма.

Выведите их кабели из прорезей в кронштейне AirPort/Bluetooth.

Удалите следующие пять винтов:

Два винта Phillips длиной 10,3 мм

Два винта Phillips длиной 3,1 мм

Один винт Phillips длиной 5 мм

Поднимите сборку AirPort/Bluetooth и сабвуфер вверх у центра боковой части оптического привода, пока они не разойдутся.

Снимите сборку AirPort/Bluetooth, соблюдая осторожность с хрупким контактным элементом антенны у угла верхней крышки.

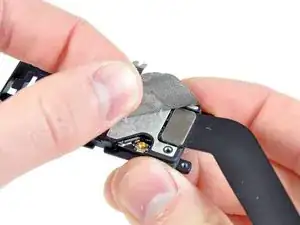

Отклейте кусок экранирующей ленты, закрывающий разъём шлейфа AirPort/Bluetooth.

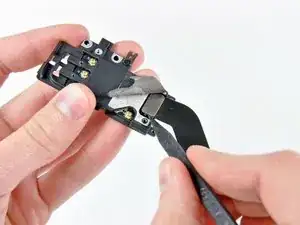

Используйте наконечник лопатки, чтобы поднять разъём шлейфа AirPort/Bluetooth из его гнезда на плате AirPort/Bluetooth.

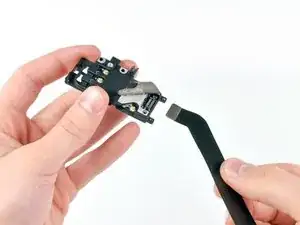

Снимите шлейф AirPort/Bluetooth.

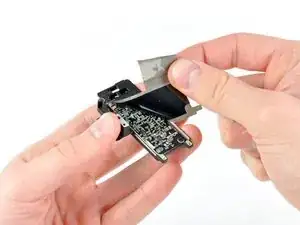

Продолжайте отклеивать экранирующую ленту от нижней части кронштейна AirPort/Bluetooth и снимите её с узла.

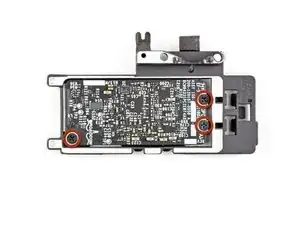

Удалите три винта Phillips длиной 3 мм, закрепляющие плату AirPort/Bluetooth на её кронштейне.

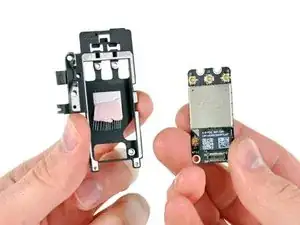

Снимите плату AirPort/Bluetooth с её кронштейна.

Будьте внимательны, чтобы не повредить розовую термопрокладку, прикреплённую к кронштейну.
