Замена правого вентилятора iMac G5 20" Модель A1076

Положите iMac экраном вниз на ровную поверхность (положите ткань под экран, чтобы защитить его от повреждений).

Ослабьте три винта Phillips, крепящие заднюю панель к iMac.

Эти винты являются захваченными в iMac. Центральный винт остановится после примерно 3.5 оборотов, а внешние винты остановятся после около 5.5 оборотов. Не пытайтесь удалить эти винты из вашего iMac.

Чуть приподнимите заднюю панель внизу iMac.

Потяните заднюю панель на себя и снимите ее с iMac.

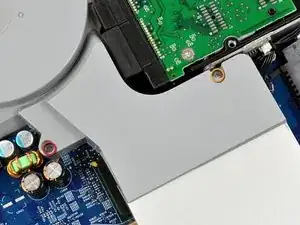

Удалите следующие два винта:

Один 11 мм T10 Torx.

Один 10.6 мм T8 Torx.

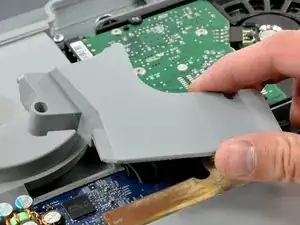

Вытяните воздуховод вентилятора из корпуса.

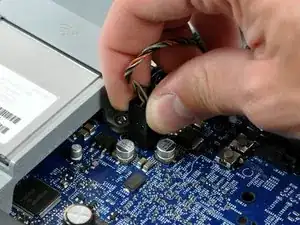

Отключите правый вентилятор от логической платы, потянув его разъем прямо вверх.

Если вы согнули контакты на логической плате во время извлечения, используйте разъем вентилятора в качестве направляющей для их выпрямления.

Удалите два винта T8 Torx с шероховатой головкой длиной 11.6 мм из правого вентилятора.

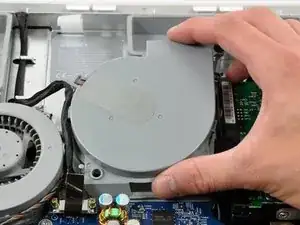

Поднимите вентилятор у его выхода и поверните его на себя, пока нижняя скоба не освободится от края логической платы.

Вытяните вентилятор из корпуса.

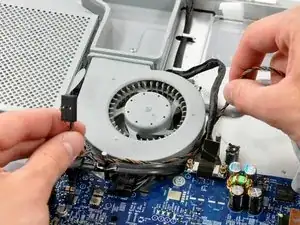

При необходимости измените маршрут кабеля вентилятора.
