Замена инвертора iMac G5 20" модель A1076

Положите iMac дисплеем вниз на горизонтальную поверхность (под экран положите ткань, чтобы защитить его от повреждений).

Ослабьте три винта с крестообразным шлицем, крепящие заднюю панель к iMac.

Эти винты удерживаются в iMac. Центральный винт перестанет крутиться примерно через 3,5 оборота, а внешние винты — примерно через 5,5 оборота. Не пытайтесь полностью выкрутить эти винты из iMac.

Поднимите заднюю панель немного у нижней части iMac.

Потяните заднюю панель на себя и снимите её с iMac.

Отверните поочерёдно два фиксатора оперативной памяти, отводя их от модуля памяти.

Модуль отчасти выскочит при одновременном отводе фиксаторов в стороны.

Вытащите модуль памяти, потянув его прямо от разъёма.

Повторите эту процедуру для второго модуля памяти.

Убедитесь, что фиксаторы памяти полностью развернуты наружу перед установкой новых модулей.

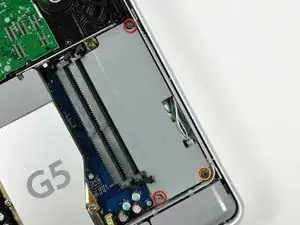

Удалите следующие три винта, закрепляющие инвертор на шасси:

Два винта Phillips 7.9 мм.

Один винт Phillips 26 мм.

При повторной установке инвертора следите, чтобы фиолетовый и чёрный кабели проходили вокруг крепления винта. Очень легко прищемить кабель и повредить изоляцию.

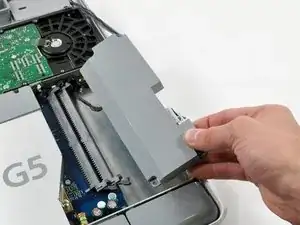

Сдвиньте инвертор в сторону к кромке средней панели, затем поднимите его и извлеките из iMac.

Будьте осторожны, не подденьте крепления модулей памяти.

При повторной установке инвертора придавите синие и белые кабели в кромку средней панели перед опусканием инвертора в среднюю панель. Чёрный кабель можно проложить рядом с кабелем термодатчика жёсткого диска.

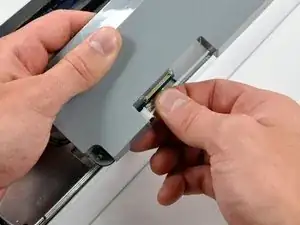

Отсоедините крупный разъём кабеля инвертора, потянув его прямо от гнезда.

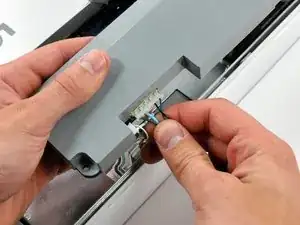

Отсоедините мелкий разъём кабеля инвертора, потянув его прямо от гнезда.

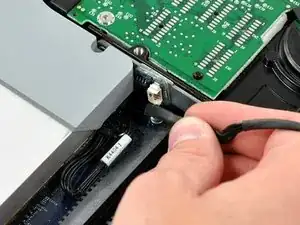

Отсоедините кабель термодатчика жёсткого диска от платы термодатчика на кронштейне жёсткого диска, потянув кабель от радиатора.

Осторожно потяните чёрный кабель инвертора, чтобы отсоединить его от логической платы.

Если при повторной установке у вас возникают трудности с подключением этого кабеля, снимите воздушный канал вентилятора для большего пространства для работы.

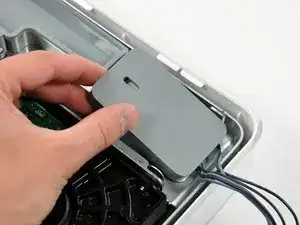

Поднимите крышку кабеля инвертора от её левого края и извлеките её из шасси.

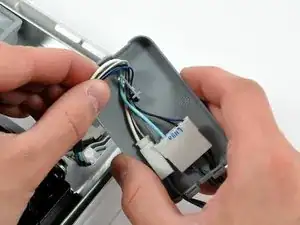

Снимите провода инвертора с крючка крышки кабеля инвертора.

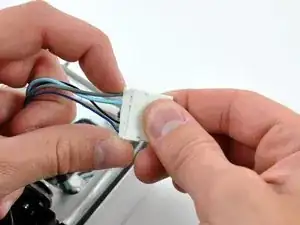

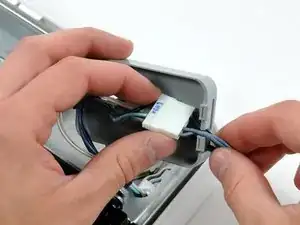

Снимите кабели инвертора с крышки кабеля инвертора и отсоедините оба разъёма.

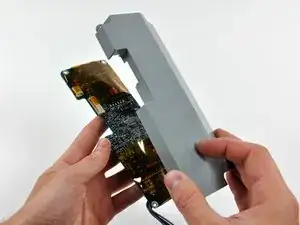

Если вы хотите заменить только плату инвертора, используйте лопатку, чтобы поддеть и снять её пластиковую крышку.
