Замена платы‑промежуточного корпуса (midplane) iMac G5 20" модель A1076

Снимите плату‑промежуточный корпус, чтобы получить доступ к дисплею и передней панели.

Шаг 1

Разместите iMac лицевой стороной вниз на ровной поверхности (под экран подложите ткань для защиты от ударов).

Ослабьте три винта с крестообразным шлицем, удерживающие заднюю панель на iMac.

Эти винты закреплены в iMac. Центральный винт перестанет проворачиваться примерно через 3,5 оборота, а внешние винты — примерно через 5,5 оборота. Не пытайтесь удалить эти винты из корпуса iMac.

Шаг 2

Поднимите заднюю панель слегка у нижней части iMac.

Потяните заднюю панель на себя и снимите её с iMac.

Шаг 3

Поверните каждую из двух фиксаторов оперативной памяти в сторону от модуля памяти.

Модуль частично выйдет из разъёма одновременно с отведением фиксаторов в стороны.

Потяните модуль памяти прямо от разъёма.

Повторите процедуру для второго модуля памяти.

Перед установкой новых модулей убедитесь, что фиксаторы памяти повернуты полностью наружу.

Шаг 4

Удалите следующие три винта, крепящие инвертор к шасси:

Два крестовых винта 7,9 мм.

Один крестовый винт 26 мм.

При повторной установке инвертора аккуратно уложите фиолетовый и чёрный кабели вокруг монтажного отверстия винта. Легко защемить кабель и повредить изоляцию.

Шаг 5

Сдвиньте инвертор в сторону края mid‑plane, затем поднимите его из iMac.

Осторожно, не используйте рычаг против креплений модулей памяти.

При повторной установке инвертора прижмите синие и белые кабели в кромку mid‑plane перед тем, как опускать инвертор в mid‑plane. Чёрный кабель можно уложить рядом с кабелем термодатчика жёсткого диска.

Шаг 6

Отсоедините большой разъём кабеля инвертора от инвертора, потянув прямо от его разъёма.

Шаг 7

Отсоедините маленький разъём кабеля инвертора, потянув его прямо от разъёма.

Шаг 8

Отключите кабель термодатчика жёсткого диска от платы термодатчика на кронштейне жёсткого диска, потянув кабель от радиатора.

Шаг 9

Аккуратно потяните чёрный кабель инвертора, чтобы отсоединить его от логической платы.

Если при повторной установке кабеля трудно подключить его обратно, снимите направляющий кожух вентилятора для свободного доступа.

Шаг 10

Поднимите крышку кабеля инвертора от её левого края и выньте её из шасси.

Шаг 11

Снимите кабели инвертора с крючка крышки кабеля инвертора.

Шаг 12

Снимите кабели инвертора с крышки кабеля инвертора и отсоедините оба разъёма.

Шаг 13

Если вы хотите заменить только плату инвертора, используйте лопаточку, чтобы приподнять её пластиковую крышку.

Шаг 14

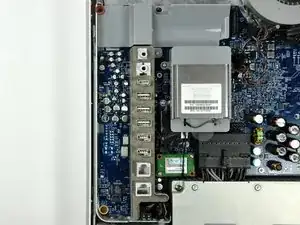

Удалите четыре крестовых винта 7 мм, крепящие оптический привод к mid‑plane.

Шаг 15

Потяните оптический привод вверх за белую табличку‑ручку, чтобы отсоединить его от логической платы.

Поднимайте свободный конец оптического привода только настолько, чтобы он прошёл над крышкой вентилятора. Слишком сильное поднятие свободного конца может отломать пластиковые направляющие штифты передней панели.

Незначительно приподнимите свободный конец оптического привода, затем отведите его от края задней крышки, чтобы освободить два пластиковых направляющих штифта.

Выньте оптический привод из iMac.

При повторной установке оптического привода может потребоваться установить переднюю накладку, прикреплённую к открытому концу привода, на пластиковые направляющие штифты, сформованные в передней панели iMac, и подтянуть сторону разъёма привода к краю задней крышки, слегка отгибая её наружу, чтобы правильно сесть разъёму.

Шаг 16

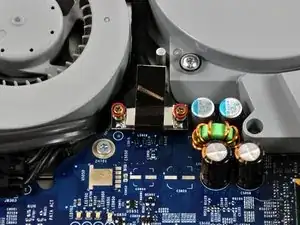

Удалите два винта с втулками 7,3 мм с крестообразным шлицем, закрепляющие разъём кабеля дисплея на логической плате.

Шаг 17

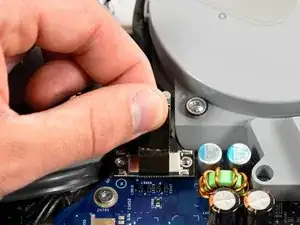

Поднимите кабель данных дисплея с логической платы за его чёрную ручку.

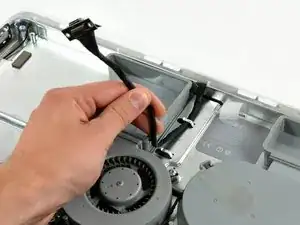

Снимите кабель дисплея с двух алюминиевых направляющих в mid‑plane.

Шаг 18

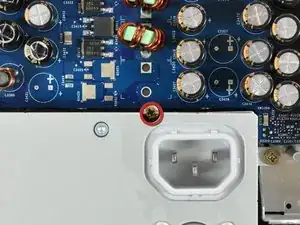

Ослабьте центральный крестообразный винт, фиксирующий блок питания к передней части корпуса.

Этот винт останется закреплённым в блоке питания.

Шаг 19

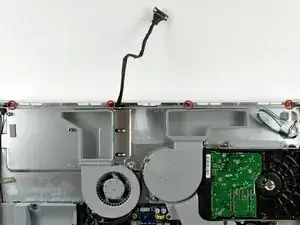

Удалите четыре крупнозернистых винта с крестообразным шлицем 7,8 мм вдоль верхнего края iMac.

Шаг 20

Удалите следующие два винта:

Один винт Phillips, 7 мм.

Один винт Phillips, 26 мм.

Шаг 21

Поднимите узел средней панели из передней рамки корпуса.

Обратите внимание на инверторные кабели со стороны жёсткого диска средней панели — они могут застрять при подъёме средней панели.

При обратной сборке вставьте выступающие головки винтов динамиков вдоль нижнего края средней панели в отверстия передней панели и проденьте инверторные кабели через вырезы в средней панели перед тем, как опустить верхний край в переднюю рамку.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
